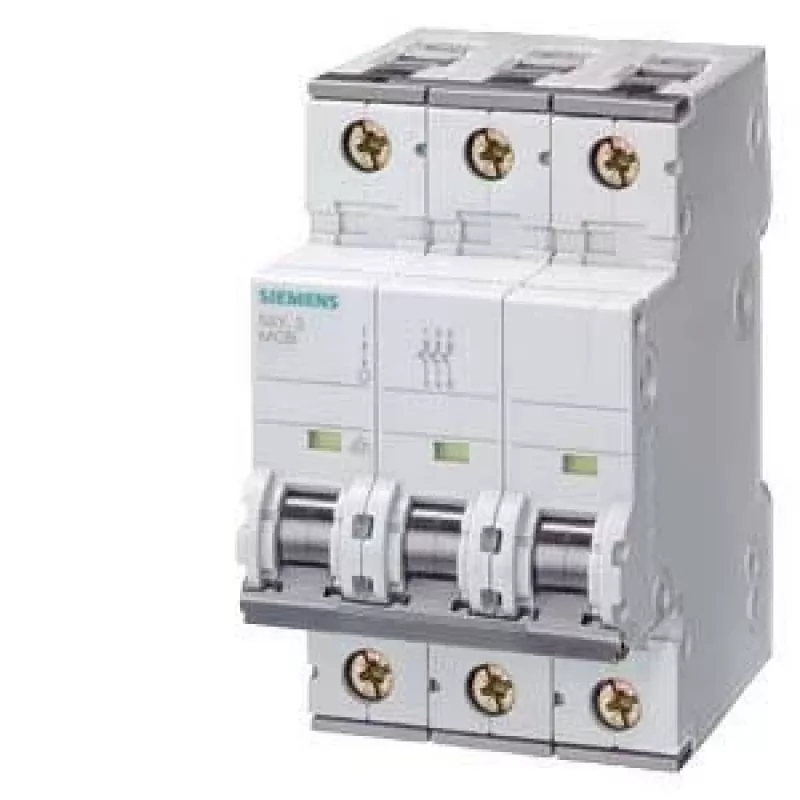

Siemens SENTRON 5SY6 automātiskais slēdzis 3-poliem C20A 6kA 5SY63207

Ja nepieciešama uzticama aizsardzība trīsfāžu sistēmām, Siemens SENTRON 5SY6 automātiskais slēdzis ar C20A raksturlīkni un 6 kA pārtraukšanas spēju ir praktisks risinājums. Tas nodrošina aizsardzību pret pārslodzi un īssavienojumu, vienlaikus pieļaujot nelielus palaišanas strāvas impulsus, kas raksturīgi motoru un transformatoru darbībai.

Priekšrocības

• Trīs polu kompaktais dizains ietaupa vietu uz DIN sliedes, vienlaikus aizsargājot visas trīs fāzes.
• C raksturlīkne nodrošina drošu atslēgšanos pie pārslodzes un īssavienojuma, neizraisot nevajadzīgu atslēgšanos normālu iekārtu palaišanas strāvu laikā.
• Augsta mehāniskā un elektriskā izturība (10 000 pārslēgšanas ciklu) nodrošina ilgu kalpošanas laiku.

Piemērots

• Trīsfāžu motoru, transformatoru un sadales ķēžu aizsardzībai
• Komerciālām un industriālām instalācijām ar mēreniem palaišanas strāvas impulsiem
• Montāžai uz DIN sliedes sadales skapjos un vadības panelos

Galvenie tehniskie dati

• Polu skaits: 3
• Nominālā strāva (In): 20 A
• Atslēgšanās raksturlīkne: C
• Nominālā īssavienojuma pārtraukšanas spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715)
• Savienotāju jauda: 0,75–35 mm² (viendzīslu), 0,75–25 mm² (daudzdzīslu)

Izmantošana

Uzstādiet slēdzi uz DIN sliedes sadales skapī. Pievienojiet fāzes vadus pie attiecīgajiem poliem un neitrālo vadu, ja nepieciešams. Pārliecinieties, ka īssavienojuma strāva instalācijas punktā nepārsniedz 6 kA. Ierīce ir paredzēta lietošanai tikai kvalificētiem elektriķiem.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārbaudiet, vai augšupējā aizsardzība ir pareizi izvēlēta, un ka īssavienojuma strāva nepārsniedz 6 kA. Uzstādiet piemērotā korpusā, lai saglabātu IP20 aizsardzību.
