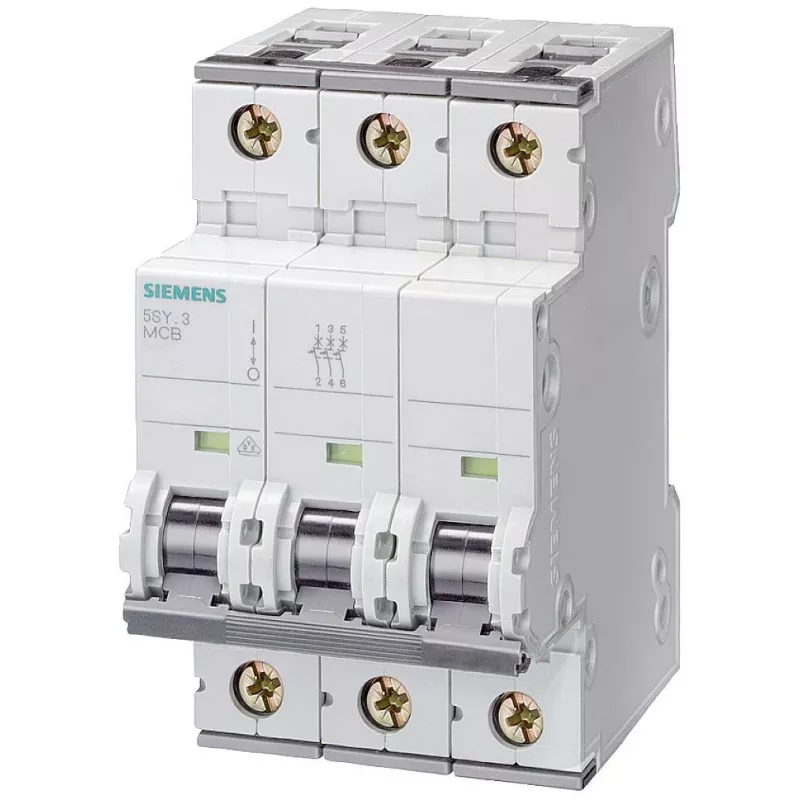

Siemens SENTRON 5SY6332-6 automātiskais slēdzis, 3-pol, B32A, 6kA, 400V AC

Trīs moduļu platums (54 mm) uz DIN sliedes – kompakts risinājums, kas aizņem tieši tik daudz vietas, cik nepieciešams trīsfāžu ķēdes aizsardzībai. Siemens SENTRON 5SY6332-6 ir automātiskais slēdzis ar B raksturlīkni, 32 A nominālo strāvu un 6 kA pārtraukšanas spēju. Šis nav tikai vēl viens modulis sadalnē – tas ir instruments, kas pasargā kabeļus un iekārtas no pārslodzes un īssavienojuma strāvām.

Kāpēc izvēlēties šo modeli

B raksturlīkne nozīmē, ka slēdzis nostrādās pie 3–5 reizes lielākas strāvas nekā nominālā. Tas ir piemērots ķēdēm ar mēreniem palaišanas strāvas impulsīviem – piemēram, apgaismojumam, rozetēm, sildītājiem. Ja jums ir trīsfāžu motors ar lielu palaišanas strāvu, B raksturlīkne var būt par jutīgu, taču lielākajā daļā sadzīves un komerciālo instalāciju tā nodrošina tieši pareizo līdzsvaru starp aizsardzību un noturību pret nevajadzīgu atslēgšanos.

6 kA pārtraukšanas spēja ir pietiekama lielākajā daļā ēku ievadu un apakšsadalņu. Skrūvju spailes pieņem vadus līdz 35 mm² – tas nozīmē, ka varat pieslēgt gan tievos 0,75 mm² vadus vadības ķēdēm, gan resnākus 35 mm² barošanas kabeļus. Nav nepieciešami speciāli uzgaļi vai adapteri.

Kam piemērots

• Dzīvojamo un komerciālo ēku sadalnēm, kur nepieciešama trīsfāžu aizsardzība
• Trīsfāžu ķēdēm: apgaismojums, sildītāji, nelieli motori
• Rūpnieciskiem vadības paneļiem, kuros svarīga izturība pret īssavienojumiem

Galvenie tehniskie dati

• Polu skaits: 3
• Raksturlīkne: B
• Nominālā strāva: 32 A
• Nominālais spriegums: 400 V AC
• Pārtraukšanas spēja: 6 kA
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715 TH35)
• Spaiļu ietilpība: 0,75–35 mm² (viendzīslu), 0,75–25 mm² (daudzdzīslu)
• Mehāniskais un elektriskais kalpošanas laiks: 10 000 ciklu

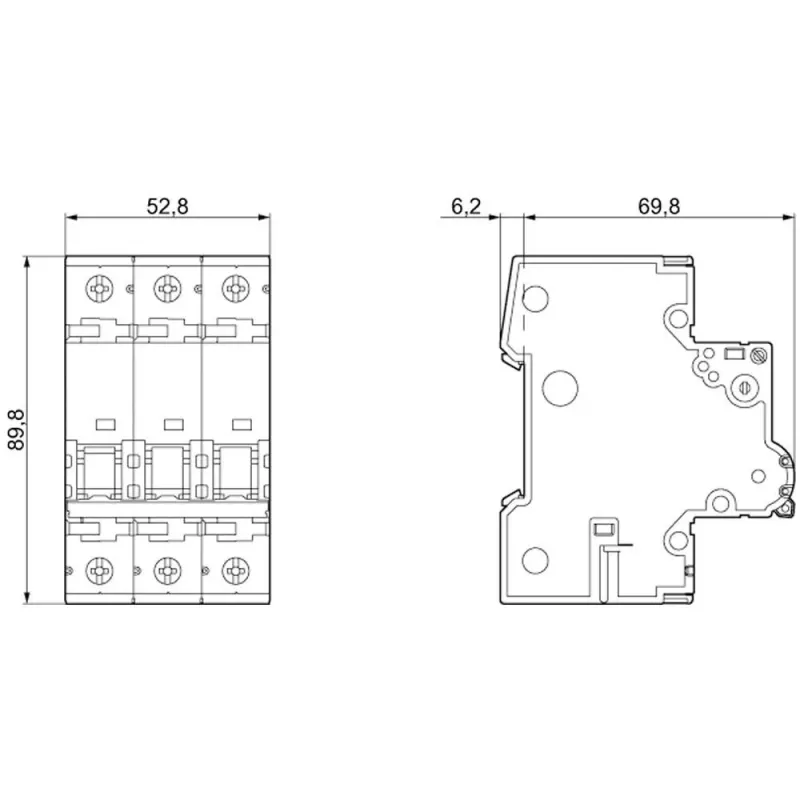

• Moduļu platums: 3 TE (54 mm)
• Darba temperatūras diapazons: no -25°C līdz +45°C

Uzstādīšana un lietošana

Slēdzis paredzēts montāžai uz standarta 35 mm DIN sliedes. Pievienojiet fāzes vadus no augšas vai apakšas – ražotājs pieļauj abus variantus. Pārliecinieties, ka barošanas kabelis atbilst 32 A strāvai (parasti vismaz 6 mm² vara vads atkarībā no ieguldīšanas veida). Pēc montāžas pārbaudiet, vai slēdzis brīvi ieslēdzas un izslēdzas, un vai nav redzamu bojājumu.

Pirms nomaiņas vienmēr nosakiet īssavienojuma strāvu instalācijas punktā – 6 kA var būt par maz, ja esat ļoti tuvu transformatoram. Izvēlieties augšupējo aizsardzību tā, lai tā būtu selektīva pret šo slēdzi. Ja neesat pārliecināts par B raksturlīknes piemērotību jūsu slodzei, konsultējieties ar elektriķi.
