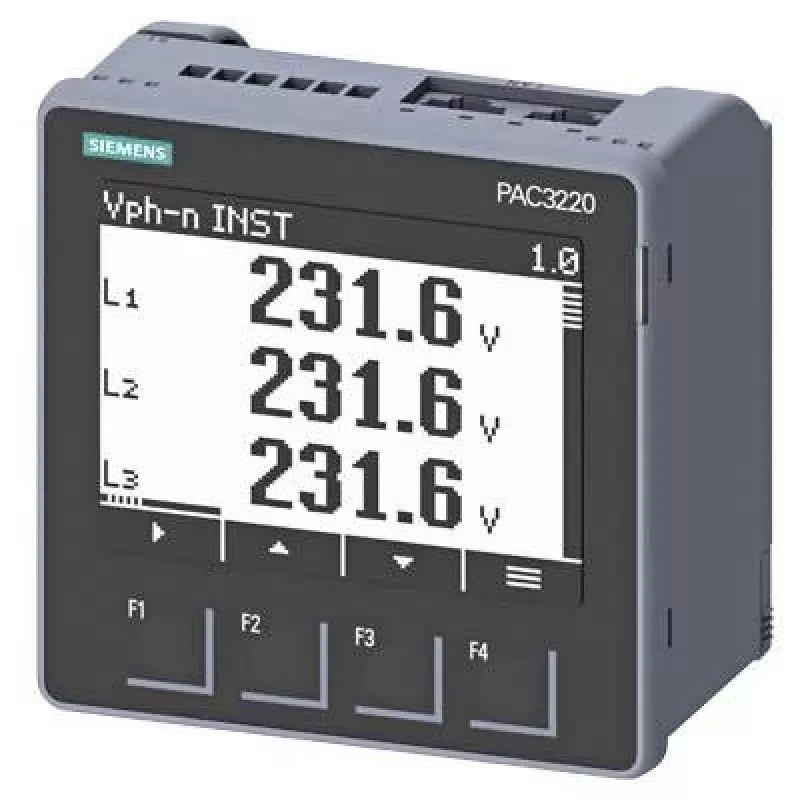

Siemens SENTRON PAC3220 elektroenerģijas monitoringa ierīce, Modbus TCP, LCD, 96x96mm panelī, 690/400V AC, 24-60V DC barošana, skrūvju spailes 7KM32201BA011EA0

Ja ražotnē nav reāllaika datu par elektroenerģijas patēriņu, optimizācija un avārijas situāciju novēršana kļūst par minējumiem. Siemens SENTRON PAC3220 nodrošina precīzus mērījumus tieši sadalnē, ļaujot redzēt, kas notiek ar elektrotīklu.

Kam paredzēts

Šī ierīce ir paredzēta sadalņu būvētājiem, ēku apsaimniekotājiem un elektroinženieriem, kuriem nepieciešams uzraudzīt elektroenerģijas patēriņu, spriegumu, strāvu un enerģiju rūpnieciskās vai komerciālās instalācijās. Tā iekļaujas standarta 92x92 mm panelī.

Galvenās iezīmes

• Mēra elektriskos lielumus: spriegumu, strāvu, jaudu, enerģiju un frekvenci.
• Iebūvēts grafiskais LCD displejs skaidrai mērījumu attēlošanai uz vietas.
• Atbalsta Modbus TCP Ethernet tīklā integrācijai enerģijas pārvaldības sistēmās.
• Nominālais spriegums līdz 690/400 V AC, 45-65 Hz, strāvas ieeja caur x/1A vai x/5A transformatoriem.
• Palīgbarošana: 24 līdz 60 V DC (-20%/+10%).
• Savienojums ar skrūvju spailēm drošai elektroinstalācijai.
• Panelī montējams dizains ar priekšējā paneļa izmēriem 96x96 mm.

Specifikācijas

• Produkta veids: Elektroenerģijas monitoringa ierīce
• Sērija: SENTRON PAC3220
• Montāžas veids: Panelī
• Instalācijas izgriezuma izmēri (W x H): 92 x 92 mm
• Priekšējā paneļa izmēri (W x H): 96 x 96 mm
• Displeja tips: LCD, grafiskais
• Saskarnes: Ethernet
• Komunikācijas protokols: Modbus TCP
• Mērītie parametri: Spriegums, strāva, jauda, enerģija, frekvence
• Nominālais spriegums: 690/400 V AC, 45-65 Hz
• Strāvas ieeja: x/1A vai x/5A AC
• Palīgbarošana: 24 līdz 60 V DC (-20%/+10%)
• Savienojums: Skrūvju spailes

Kā lietot

Uzstādiet ierīci 92x92 mm panelī un pievienojiet strāvas transformatorus ar 1A vai 5A sekundāro tinumu. Konfigurējiet ierīci caur Ethernet saskarni, lai veiktu attālinātu uzraudzību un datu reģistrēšanu.

Padoms: precīziem strāvas mērījumiem izmantojiet ārējos strāvas transformatorus ar 1A vai 5A sekundāro nominālu. Konfigurējot Modbus TCP, pārliecinieties, ka tīkla parametri atbilst jūsu enerģijas pārvaldības sistēmai.
