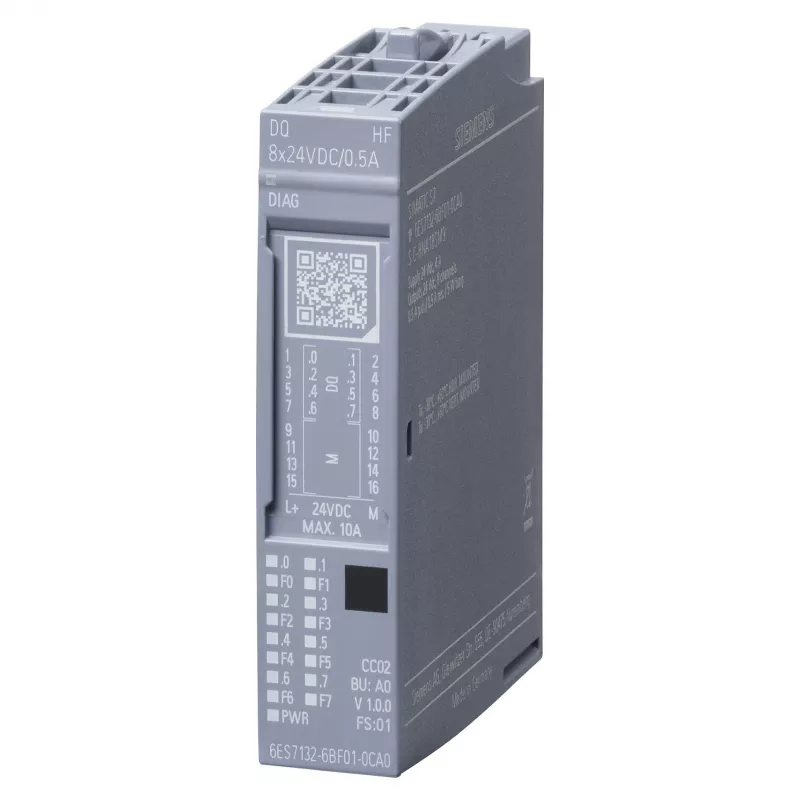

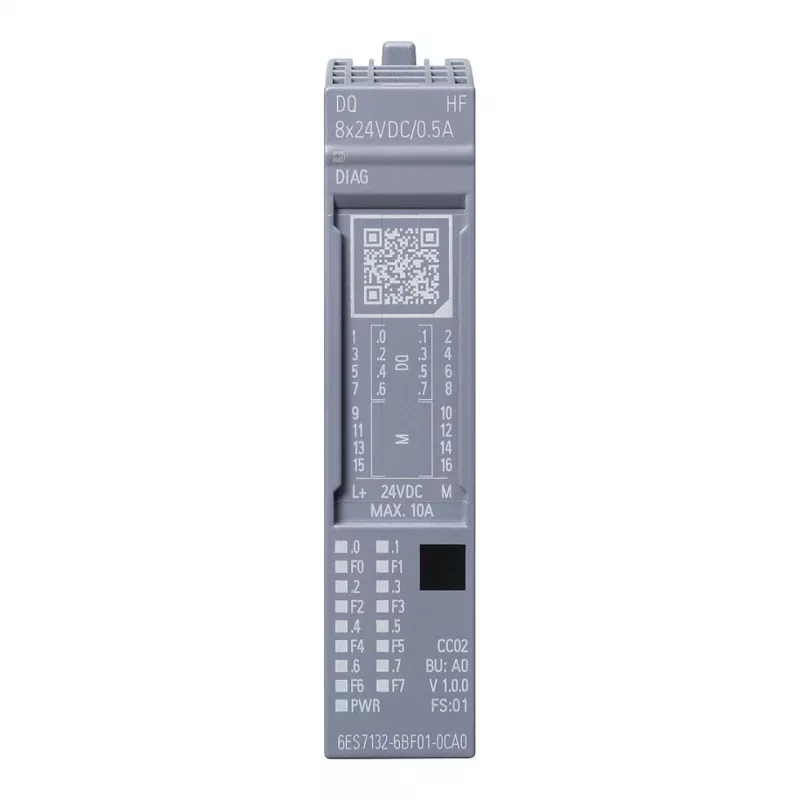

Siemens SIMATIC ET 200SP digitālās izejas modulis DQ 8x24VDC 6ES7132-6BF01-0CA0

8 kanāli, 24V līdzstrāva, 0,5 A uz kanālu — ar to pietiek, lai tieši vadītu vārstus, kontaktorus un indikatorus bez starprelejiem. Siemens SIMATIC ET 200SP Digital Output Module DQ 8x24VDC (6ES7132-6BF01-0CA0) ir kompakts risinājums, kas ietaupa vietu sadales skapī un samazina kļūdu iespējas.

Kam tas paredzēts

Šis modulis ir domāts tiem, kas būvē vai uztur ražošanas līnijas, iepakošanas iekārtas un procesu automatizācijas sistēmas. Ja izmanto SIMATIC ET 200SP izkliedēto I/O sistēmu un nepieciešami uzticami izejas signāli, šis ir pareizais risinājums.

Galvenās priekšrocības

• 8 digitālās izejas ar 24V līdzstrāvu, 0,5 A katrai — pietiekami jaudīgas lielākajai daļai rūpniecisko aktuatoru.
• Katra izeja aizsargāta pret īssavienojumu un pārslodzi — nav jāuztraucas par bojājumiem.
• Apgrieztas polaritātes aizsardzība barošanas spriegumam — samazina kļūdu risku uzstādīšanas laikā.
• Diagnostika: vadu pārrāvums, īssavienojums, pārslodze un barošanas sprieguma kontrole — ātri atrod problēmas.
• Moduli var nomainīt sistēmai darbojoties — mazāk dīkstāves.
• Firmware atjauninājumi — modulis sagatavots nākotnes uzlabojumiem.

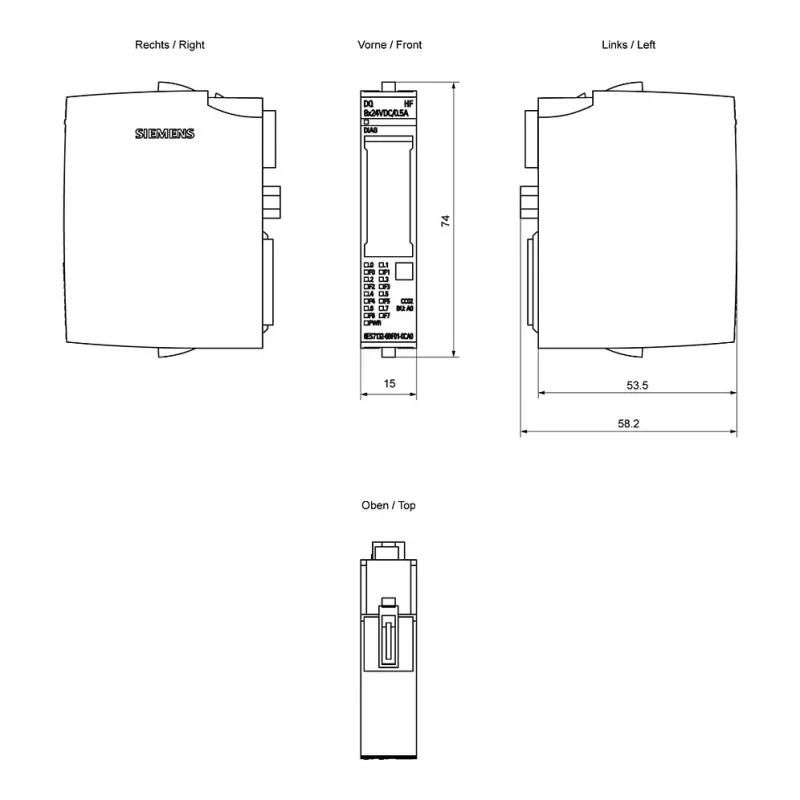

• Kompakts dizains, montāža uz DIN sliedes — ietaupa vietu skapī.
• Savienojums caur atsevišķu bāzes moduli (BU) — elastīga vadu pieslēgšana.

Specifikācijas

• Sērija: SIMATIC ET 200SP ST
• Digitālo izeju skaits: 8
• Izejas spriegums: 24V DC
• Izejas strāva kanālā: 0,5 A
• Izejas tips: Sourcing (augšējā puse)
• Īssavienojuma aizsardzība: Jā
• Pārslodzes aizsardzība: Jā
• Apgrieztas polaritātes aizsardzība: Jā (barošanas spriegumam)
• Galvaniskā izolācija: Jā (starp kanāliem un kopnes)
• Jaudas zudumi: maks. 1,5 W
• Darba temperatūra: -30 līdz +60 °C (horizontāli), -30 līdz +50 °C (vertikāli)
• Aizsardzības klase: IP20
• Montāža: DIN sliede
• Savienojums: caur bāzes moduli (BU)
• Diagnostikas funkcijas: vadu pārrāvums, īssavienojums, pārslodze, barošanas sprieguma kontrole
• Firmware atjaunināšana: Jā

Lietošana

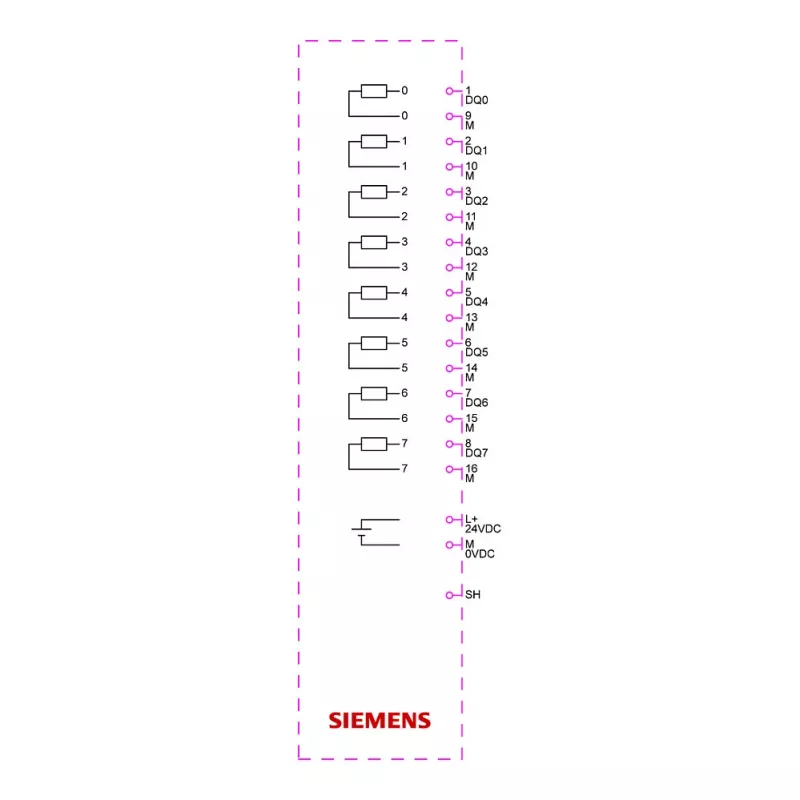

Pieslēdziet moduli ET 200SP stacijā uz DIN sliedes. Izvēlieties atbilstošu bāzes moduli (piemēram, BU15-P16+A0+2D) un pievienojiet lauka vadus. Pēc tam konfigurējiet moduli savā PLC programmā un izmantojiet izejas, lai vadītu izpildmehānismus. Pirms ekspluatācijas pārbaudiet diagnostikas funkcijas.

Padoms: montējiet moduli horizontāli, lai nodrošinātu labāku siltuma izkliedi. Pirms uzstādīšanas pārbaudiet jaunāko firmware versiju Siemens Industry Mall, lai izmantotu visas iespējas.
