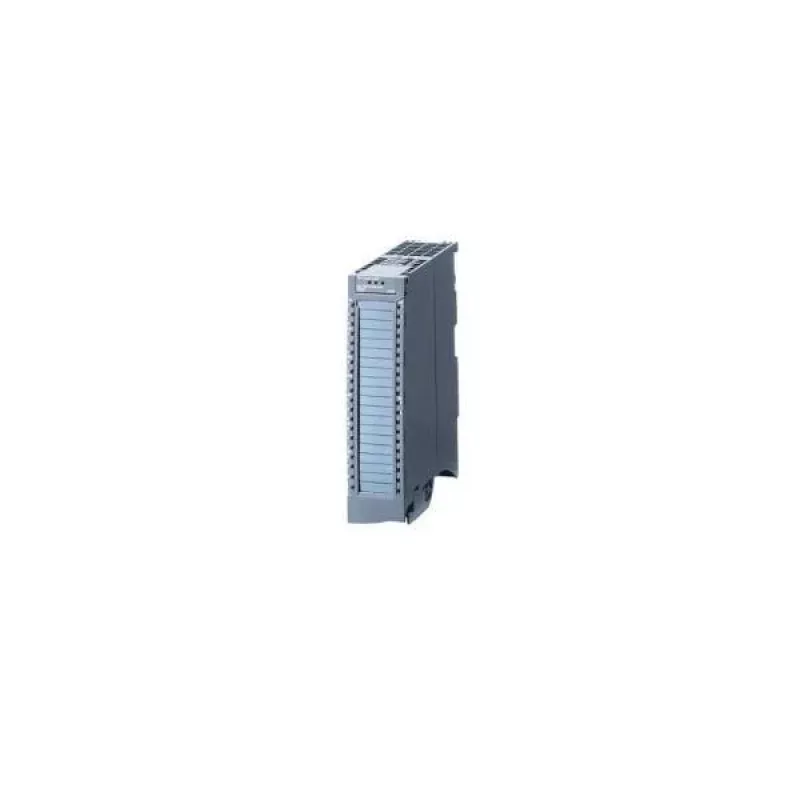

Siemens SIMATIC S7-1500 analogās izejas modulis AQ 4xU/I ST - 6ES75325HD000AB0

Kad procesa vadībā nepieciešams precīzi kontrolēt vārstus, piedziņas vai citas analogās ierīces, svarīga ir stabila un precīza signāla ģenerēšana. Siemens SIMATIC S7-1500 analogās izejas modulis AQ 4xU/I ST nodrošina četras augstas izšķirtspējas analogās izejas kompaktā korpusā, kas ļauj to viegli integrēt jūsu vadības sistēmā.

Kam paredzēts

Automatizācijas inženieriem un sistēmu integratoriem, kas strādā ar SIMATIC S7-1500 PLC un kuriem nepieciešami precīzi sprieguma vai strāvas izejas kanāli procesa vadībai, kustību kontrolei vai testa stendiem. Standarta (ST) dizains ir piemērots dažādām industriālām vidēm.

Galvenās iezīmes

• 4 analogās izejas, katru var atsevišķi konfigurēt spriegumam vai strāvai
• 16 bitu izšķirtspēja precīzai signāla ģenerēšanai
• Atbalsta bieži lietotus diapazonus: ±10V, 0-10V, 1-5V, ±20mA, 0-20mA, 4-20mA
• Diagnostika: vada pārtraukums, īssavienojums, pārpilde/trūkums, barošanas sprieguma kontrole
• Galvaniskā atdalīšana starp kanāliem un aizmugures kopni
• Īssavienojuma aizsardzība strāvas izejām
• 40 kontaktu priekšējais savienotājs vienkāršai pieslēgšanai
• Zems enerģijas patēriņš: 70 mA no aizmugures kopnes

Specifikācijas

• Produkta veids: analogās izejas modulis
• Sērija: SIMATIC S7-1500
• Analogās izejas: 4
• Izejas veids: spriegums / strāva
• Izšķirtspēja: 16 biti
• Precizitāte: 0,1% (tipiska)
• Galvaniskā atdalīšana: jā, starp kanāliem un aizmugures kopni
• Savienojuma veids: priekšējais savienotājs (40 kontaktu)
• Strāvas patēriņš (no aizmugures kopnes): 70 mA
• Jaudas zudumi: 1,5 W
• Darba temperatūra (horizontāls montāža): 0 °C līdz 60 °C
• Darba temperatūra (vertikāls montāža): 0 °C līdz 40 °C
• Moduļa tips: standarta (ST)
• Barošanas spriegums (no aizmugures kopnes): 24 V DC
• Īssavienojuma aizsardzība: jā, strāvas izejām

Kā lietot

Moduli ievieto SIMATIC S7-1500 montāžas sliedē un pievieno priekšējo savienotāju. Konfigurējiet katru kanālu atbilstoši vajadzīgajam signāla tipam un diapazonam TIA Portal vidē. Pēc konfigurācijas modulis ir gatavs darbam.

Padoms: nodrošiniet pietiekamu ventilāciju ap moduli, īpaši vertikālā montāžā, lai nepārsniegtu temperatūras robežas. Analogajiem signāliem izmantojiet ekranētus kabeļus, lai mazinātu traucējumus un saglabātu precizitāti.
