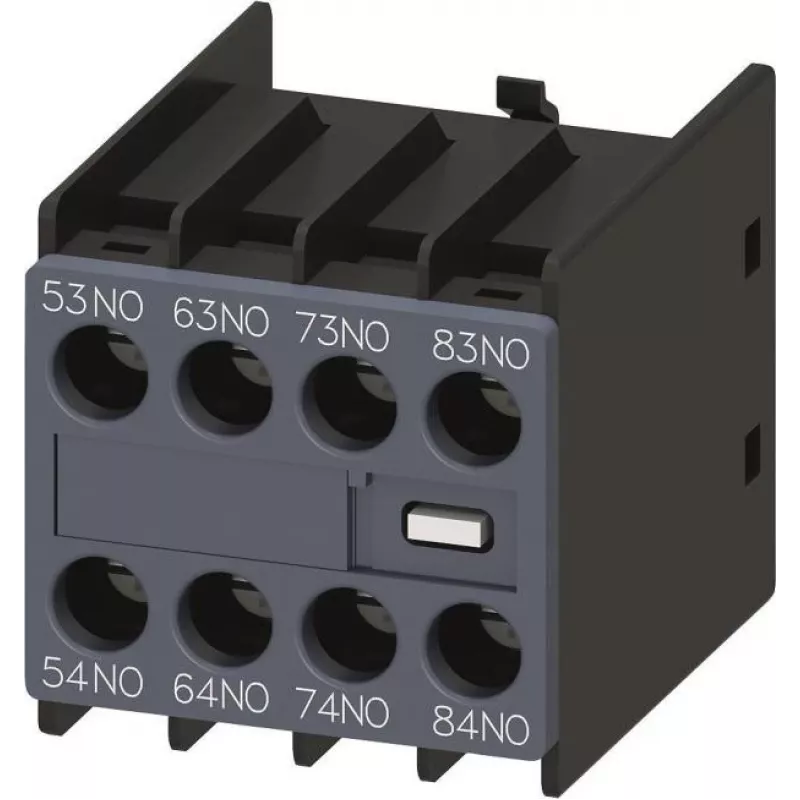

Siemens SIRIUS 3RH2 palīgkontaktu bloks, 4 NO kontakti, priekšējā montāža, skrūvju spailes, 3RH2911-1GA40

Ja vajag uzticamu signālu pavairošanu vadības ķēdēs, Siemens 3RH2911-1GA40 palīgkontaktu bloks ar 4 normāli atvērtiem (NO) kontaktiem un priekšējo montāžu ir īstais risinājums SIRIUS 3RT2 kontaktoriem un 3RH2 vadības relejiem. Atšķirībā no universāliem papildu blokiem, šis nodrošina precīzu kontaktu stāvokļa atgriezenisko saiti ar augstu elektrisko un mehānisko izturību, kas garantē ilgstošu stabilitāti rūpnieciskos apstākļos.

Galvenās priekšrocības

• 4 NO kontakti daudzpusīgiem vadības un signalizācijas uzdevumiem
• Priekšējā montāža ātrai, bez instrumentiem veicamai uzstādīšanai
• Skrūvju spailes pieņem cietus un smalkšķiedrainus vadus līdz 4 mm²
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Augsta izturība: 10 miljoni elektrisko, 30 miljoni mehānisko ciklu

Ikdienas lietošanā

Uzstādot tieši kontaktora vai releja priekšpusē, šis bloks atspoguļo galveno kontaktu stāvokli, ļaujot veikt bloķēšanu, statusa indikāciju vai slodzes vadību. Kompaktais izmērs ietaupa viettelti, bet skrūvju spailes nodrošina drošus, bezapkopes savienojumus. IP40 priekšējā aizsardzība pasargā no nejaušas pieskaršanās, un plašais darba temperatūras diapazons (-25 līdz +60 °C) piemērots skarbiem rūpnieciskiem apstākļiem.

Pilni tehniskie dati

• Produkta veids: palīgkontaktu bloks
• Sērija: SIRIUS 3RH2
• Kontaktu konfigurācija: 4 NO (normāli atvērti)
• Polu skaits: 4
• Montāžas veids: priekšējā montāža
• Saderība: 3RT2 kontaktoriem, 3RH2 vadības relejiem
• Savienojuma veids: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Nominālā darba strāva (DC-13, 220 V): 0,3 A
• Vada šķērsgriezums, cietais: 0,5 - 4 mm²
• Vada šķērsgriezums, smalkšķiedrains ar uzmavu: 0,5 - 2,5 mm²
• Darba temperatūras diapazons: -25 līdz +60 °C
• Aizsardzības pakāpe (priekšpuse): IP40
• Aizsardzības pakāpe (spailes): IP20
• Elektriskā izturība: 10 miljoni pārslēgšanās ciklu
• Mehāniskā izturība: 30 miljoni pārslēgšanās ciklu

Nobeigumā

Izstrādāts nevainojamai integrācijai Siemens SIRIUS modulārajā sistēmā, šis palīgkontaktu bloks ir uzticama izvēle vadības funkcionalitātes paplašināšanai, nezaudējot veiktspēju vai drošību.
