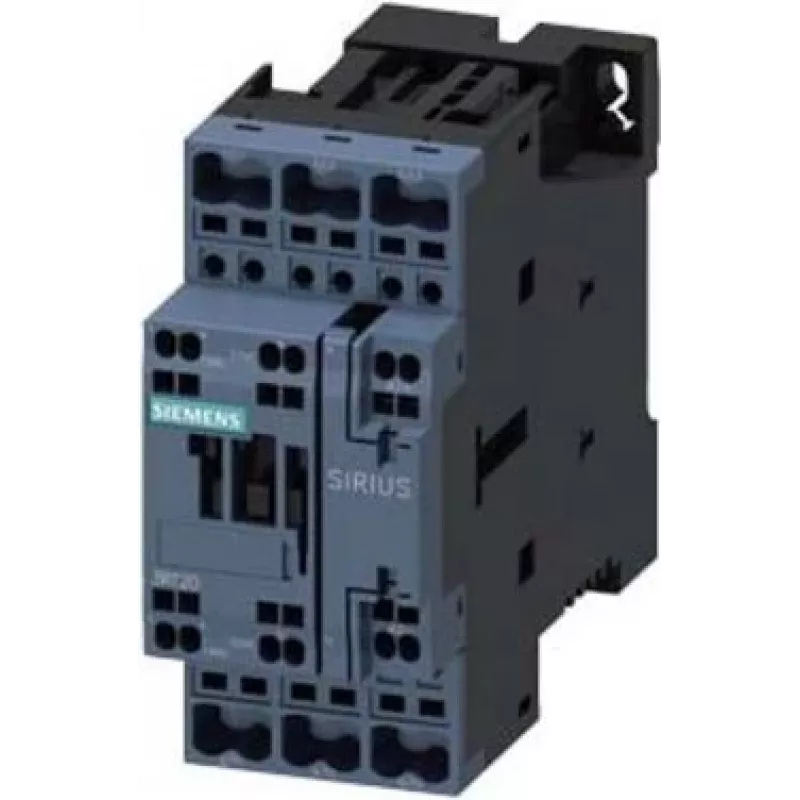

Siemens SIRIUS 3RT2 3-polų galios kontaktorius, 37 A, 24 V DC spole, skrutkoviniai gnybtai, 1NO+1NC 3RT20272BB40

Kad vadības panelī jāslēdz jaudīgas motoru slodzes, parastie kontaktori ātri nolietojas. Siemens SIRIUS 3RT2 sērijas 3RT20272BB40 ir radīts tieši šādiem darbiem – 37 A pie AC-3, 400 V, motoru jauda līdz 18,5 kW. Tā 24 V DC spole ļauj to tieši vadīt no PLC izejām vai drošības relejiem, bet skrutkoviniai gnybti nodrošina stingru un vibrācijizturīgu savienojumu. Papildu kontakti 1NO+1NC paver iespējas atgriezeniskajai saitei un bloķēšanai.

Galvenās priekšrocības

• 3-polų kontaktors, izmērs S0 – kompakts, bet jaudīgs
• Nominālā darba strāva (AC-3, 400 V): 37 A
• Nominālā darba jauda (AC-3, 400 V): 18,5 kW
• Vadības spoles spriegums: 24 V DC
• Palīgkontakti: 1 NO + 1 NC
• Pieslēgums: skrutkoviniai gnybti
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Mehāniskā izturība: 30 miljoni pārslēgumu ciklu
• Elektriskā izturība (AC-3): 10 miljoni pārslēgumu ciklu
• Aizsardzības klase: IP20 (priekšpuse)
• Montāža: DIN sliede vai skrūvēšana
• Standarti: IEC 60947

Kam piemērots

Šis kontaktors ir darba zirgs konveijeru, sūkņu, ventilatoru un darbgaldu vadībai ražotnēs, pārstrādes iekārtās un ēku automatizācijā. Pateicoties 24 V DC spolei, to var tieši integrēt PLC vadītās sistēmās, samazinot papildu barošanas avotu nepieciešamību. Augstā mehāniskā un elektriskā izturība samazina apkopes intervālus un dīkstāves. Darba temperatūras diapazons no -25 °C līdz +60 °C ļauj uzstādīt arī skarbos apstākļos.

Kā lietot

Kontaktors paredzēts AC-3 režīmam – parastai vāveres būra motoru iedarbināšanai un pārslēgšanai. Rezistīvām vai vāji induktīvām slodzēm tas var izturēt līdz 50 A pie AC-1. Uzstādiet uz 35 mm DIN sliedes vai pieskrūvējiet pie montāžas plāksnes. Vienmēr ievērojiet vietējos elektriskos noteikumus un izmantojiet atbilstošas aizsardzības ierīces, piemēram, motoru aizsardzības slēdžus vai drošinātājus.

Padoms: pirms pievienošanas pārbaudiet, vai jūsu PLC izeja spēj nodrošināt 24 V DC spoles strāvu. Ja tā ir nepietiekama, izmantojiet starpreleju. Regulāri pārbaudiet skrūvju savienojumu stingrību – vibrācija var tos atskrūvēt.
