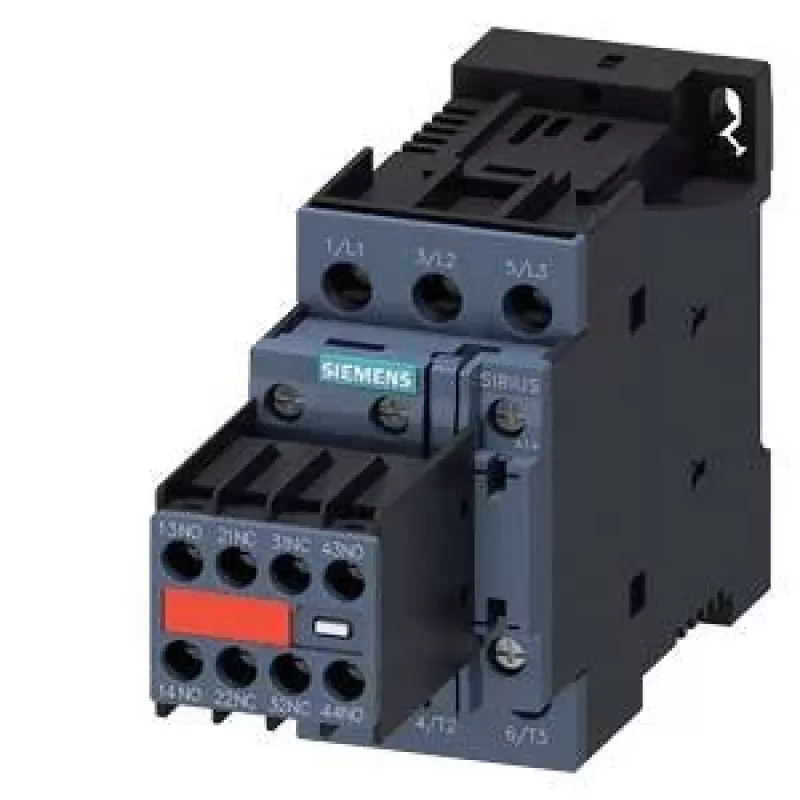

Siemens SIRIUS 3RT2 jaudas kontaktors 11kW/400V 2NO+2NC 24V DC spole, skrūvju spailes, IP20 3RT20261BB443MA0

Kad trīsfāžu motors ir jāieslēdz un jāizslēdz tūkstošiem reižu bez aizdegšanās vai metināšanas, parastais relejs neder. Siemens SIRIUS 3RT2 sērijas kontaktors ir radīts tieši šādiem darbiem – tas pārslēdz motorus līdz 11 kW pie 400 V AC-3 ar 24 V DC spoli un 2NO+2NC palīgkontaktiem.

Kāpēc izvēlēties šo kontaktoru

• Ilgs elektriskais kalpošanas laiks: 10 miljoni pārslēgšanās ciklu AC-3 režīmā
• Mehāniskā izturība: 30 miljoni ciklu
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C
• Kompakts S0 izmērs – ietaupa vietu sadalnē

Tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 25 A
• Polu skaits: 3

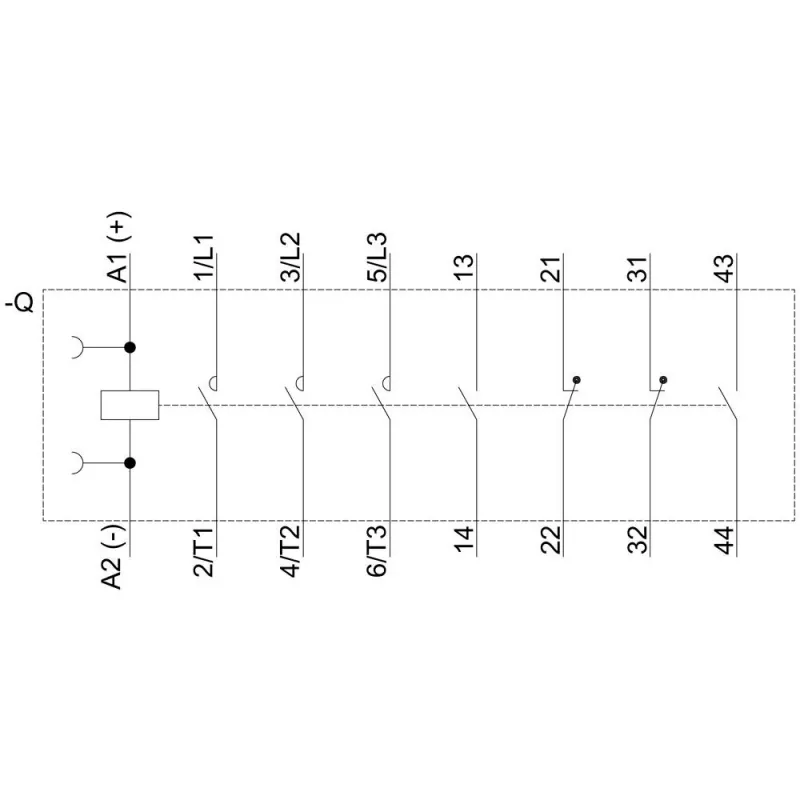

• Palīgkontakti: 2 NO + 2 NC
• Vadības spoles spriegums: 24 V DC

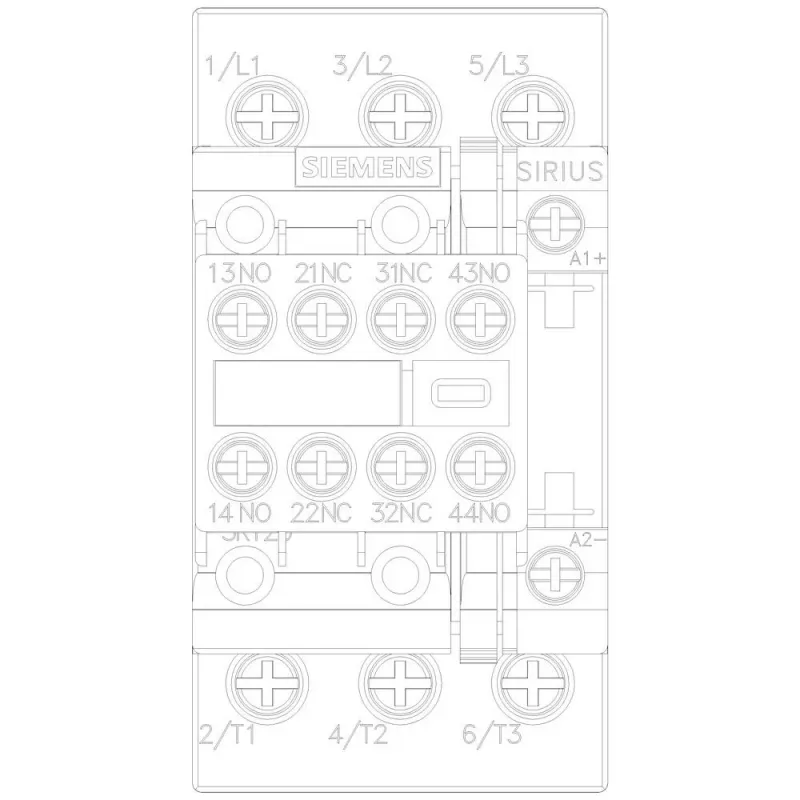

• Galvenās ķēdes pieslēgums: skrūvju spailes
• Palīgķēdes pieslēgums: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: skrūves un uzlikšana uz 35 mm DIN sliedes
• Īsslēguma aizsardzība: gG drošinātājs 40 A

Kam piemērots

Šis kontaktors ir paredzēts rūpniecības un profesionāliem lietotājiem, kuri vada trīsfāžu motorus – piemēram, sūkņus, ventilatorus, konveijerus vai darbgaldus. Pateicoties 24 V DC spolei, to var tieši vadīt no PLC izejas vai cita līdzstrāvas vadības signāla. S0 izmērs ļauj to novietot blakus citām SIRIUS 3RT2 ierīcēm, veidojot kompaktu motoru vadības centru.

Uzstādīšana un lietošana

Kontaktoru var piestiprināt ar skrūvēm vai vienkārši uzklikšķināt uz 35 mm DIN sliedes. Galvenās ķēdes un palīgķēdes vadi tiek pievienoti ar skrūvju spailēm. Pirms pieslēgšanas pārliecinieties, ka vadības spoles spriegums atbilst 24 V DC, un ievērojiet ražotāja norādīto īsslēguma aizsardzību ar 40 A gG drošinātāju.

Padoms: ja kontaktors tiek izmantots biežai motoru pārslēgšanai, izvēlieties vadības spoli ar tādu pašu spriegumu kā jūsu PLC izejai, lai izvairītos no papildu barošanas avota. Regulāri pārbaudiet skrūvju savienojumu pievilkumu – laika gaitā tie var atslābt vibrāciju dēļ.
