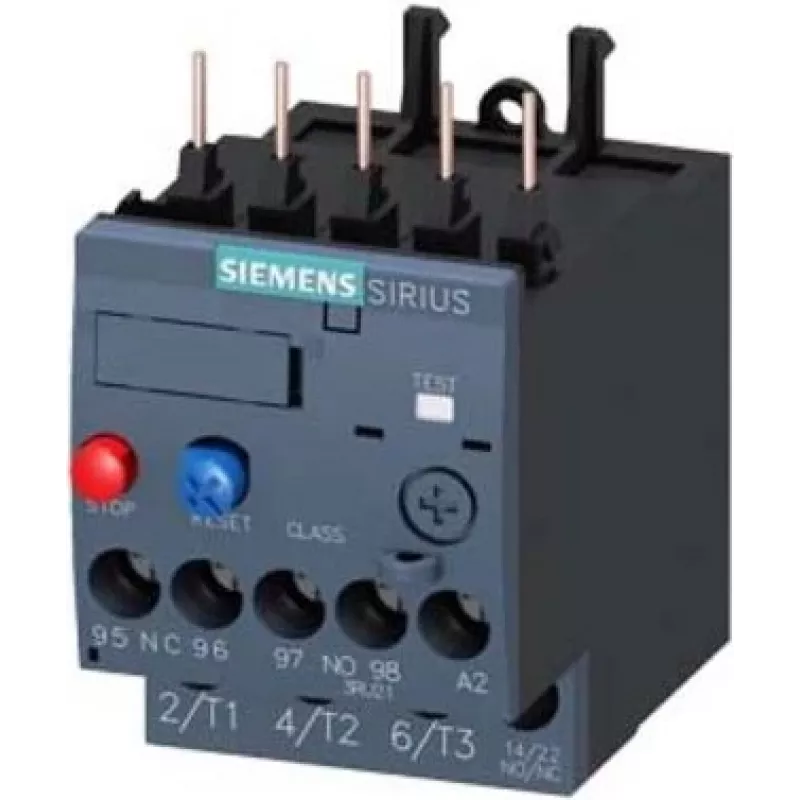

Siemens SIRIUS 3RU2 termiskais pārslodzes relejs 0,9-1,25 A, Class 10, S00, skrūvju spailes, 1NO+1NC 3RU21160KB0

Komplekts S00 izmērā – tas ir mazākais SIRIUS 3RU2 sērijas izmērs, kas ļauj ietaupīt vietu sadalnē. Relejs 3RU21160KB0 nodrošina precīzu termisko aizsardzību trīsfāžu motoriem ar strāvas iestatījumu no 0,9 līdz 1,25 A. To var uzstādīt tieši uz kontaktora vai atsevišķi uz DIN sliedes (adapteris nav iekļauts).

Kam piemērots

Elektriķiem, sadalņu montētājiem un apkopes speciālistiem, kuri strādā ar nelielām un vidēja izmēra iekārtām – konveijeriem, sūkņiem, ventilatoriem. Ja nepieciešama uzticama aizsardzība pret pārslodzi un fāzes zudumu, šis relejs ir praktisks risinājums.

Galvenās iezīmes

• Regulējams strāvas iestatījums: 0,9–1,25 A
• Class 10 atslēgšanās raksturlielums – piemērots normāliem motora palaišanas apstākļiem
• Kompakts S00 izmērs
• 3 polu dizains ar skrūvju spailēm drošam savienojumam
• 1 NO + 1 NC palīgkontakti signalizācijai un vadībai
• Manuāla vai automātiska atiestatīšana
• Tieša montāža uz kontaktora vai atsevišķi ar DIN sliedes adapteri (adapteris nav iekļauts)
• Augsts nominālais izolācijas spriegums līdz 690 V
• IP20 aizsardzība lietošanai slēgtos sadalņos
• Atbilst standartiem IEC 60947-4-1 un IEC 60947-5-1

Specifikācijas

• Produkta tips: Termiskais pārslodzes relejs
• Sērija: SIRIUS 3RU2
• Strāvas iestatījuma diapazons: 0,9 - 1,25 A
• Atslēgšanās klase: Class 10
• Izmērs: S00
• Polu skaits: 3
• Montāžas veids: Tieša montāža uz kontaktora / atsevišķi
• Palīgkontakti: 1 NO + 1 NC
• Savienojuma veids: Skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V AC
• Aizsardzības klase: IP20
• Apkārtējās vides temperatūra (darbība): -20 līdz +60 °C
• Atiestatīšanas funkcija: Manuāla / Automātiska
• Standarti: IEC 60947-4-1, IEC 60947-5-1

Kā lietot

Uzstādiet releju uz kontaktora vai DIN sliedes. Iestatiet strāvas regulēšanas skalu atbilstoši motora nominālajai strāvai. Pievienojiet strāvas ķēdi un palīgkontaktus vadības ķēdei. Izvēlieties manuālo vai automātisko atiestatīšanu atkarībā no sistēmas prasībām.

Padoms: vienmēr iestatiet strāvu precīzi atbilstoši motora datu plāksnītei. Ja izmantojat automātisko atiestatīšanu, pārliecinieties, ka vadības ķēde spēj droši apstrādāt negaidītu restartu. Regulāri pārbaudiet, vai sadalnē nav putekļu un mitruma, lai saglabātu IP20 aizsardzību.
