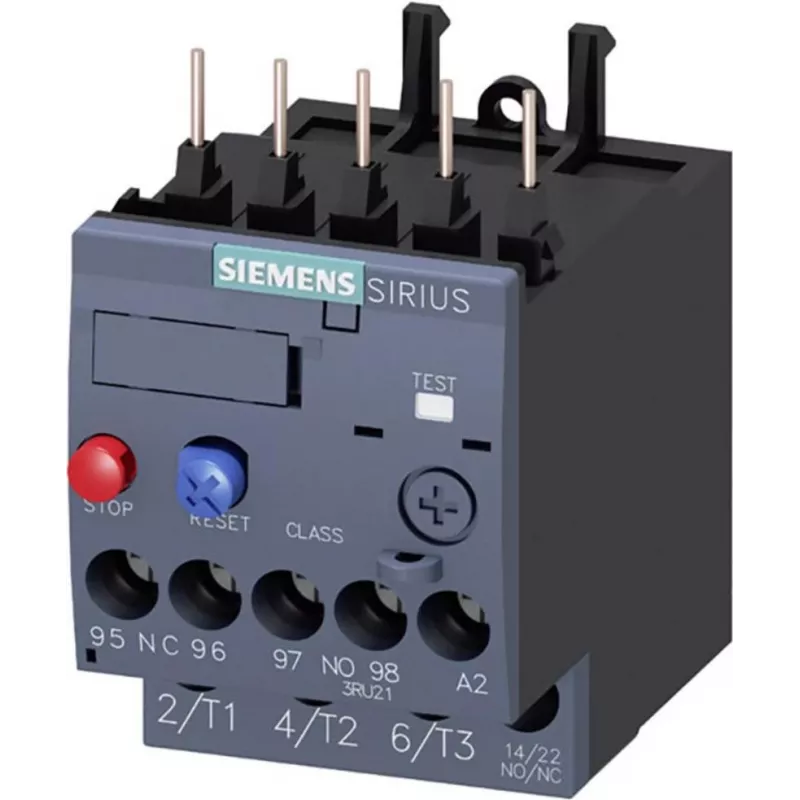

Siemens SIRIUS 3RU2116-1BB0 termiskais pārslodzes relejs, 1,1-1,6 A, Class 10, skrūvju spailes

Kad mazs trīsfāžu motors strādā bez uzraudzības, tikai viens nepareizs strāvas līmenis var to iznīcināt. Siemens 3RU2116-1BB0 termiskais pārslodzes relejs nodrošina precīzu aizsardzību: iestatiet skalas vērtību atbilstoši motora nominālajai strāvai no 1,1 līdz 1,6 A, un relejs nekavējoties atslēgs motoru, ja strāva pārsniegs pieļaujamo robežu. Tā kompaktais S00 izmērs ļauj to uzstādīt gan tieši uz kontaktora, gan atsevišķi, ietaupot vietu panelī.

Galvenās specifikācijas

• Strāvas iestatīšanas diapazons: 1,1 – 1,6 A
• Izmērs S00, piemērots montāžai uz kontaktora vai atsevišķi
• 3 polu galvenā ķēde ar skrūvju spailēm
• Palīgkontakti: 1 NO + 1 NC
• Pārslodzes atbrīvošanas klase: CLASS 10
• Fāzes zuduma jutība: jā
• Atiestatīšanas funkcija: manuāla / automātiska
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -20 līdz +60 °C
• Galvenās ķēdes vadītāja šķērsgriezums: 0,5 – 4 mm² (viendzīslu/vītots)
• Palīgķēdes vadītāja šķērsgriezums: 0,5 – 2,5 mm² (viendzīslu/vītots)
• Testa funkcija: jā
• Piemērota motora jauda pie 400 V AC: 0,37 kW

Kāpēc izvēlēties šo releju

Šis relejs pieder pie pārbaudītās SIRIUS 3RU2 sērijas, kas pazīstama ar uzticamu termisko aizsardzību rūpnieciskos apstākļos. Fāzes zuduma jutība pasargā no vienfāzes režīma, kas ir biežs motora izdegšanas cēlonis. Skrūvju spailes pieņem dažādu izmēru vadītājus, un kompaktais S00 izmērs ietaupa vietu, nezaudējot veiktspēju. Gan manuālā, gan automātiskā atiestatīšana ļauj pielāgot reakciju konkrētajai vajadzībai.

Ideāli lietošanas gadījumi

• Mazu trīsfāžu motoru aizsardzība konveijeros, sūkņos, ventilatoros un darbgaldos
• Esošo motoru palaidēju modernizācija, kur nepieciešams kompakts termiskais relejs
• Lietojumi, kuros nepieciešama fāzes zuduma noteikšana un Class 10 atslēgšanās raksturlīkne
• Paneli ar ierobežotu vietu, kur svarīgs ir S00 izmērs

Noderīga informācija

Relejs ir paredzēts lietošanai ar Siemens SIRIUS S00 izmēra kontaktorim, bet to var uzstādīt arī atsevišķi, izmantojot atbilstošus piederumus. Testa funkcija ļauj simulēt pārslodzi un pārbaudīt atslēgšanās mehānismu bez faktiskas slodzes strāvas. Vienmēr pārliecinieties, ka strāvas iestatījums atbilst motora nominālajai strāvai, lai izvairītos no nevajadzīgas atslēgšanās vai nepietiekamas aizsardzības.

Padoms: pirms iestatīšanas noskaidrojiet motora datu plāksnītē norādīto pilnas slodzes strāvu (FLA). Ja tā ir tuvu diapazona augšējai robežai, izvēlieties nākamo lielāko releju, lai nodrošinātu rezervi.
