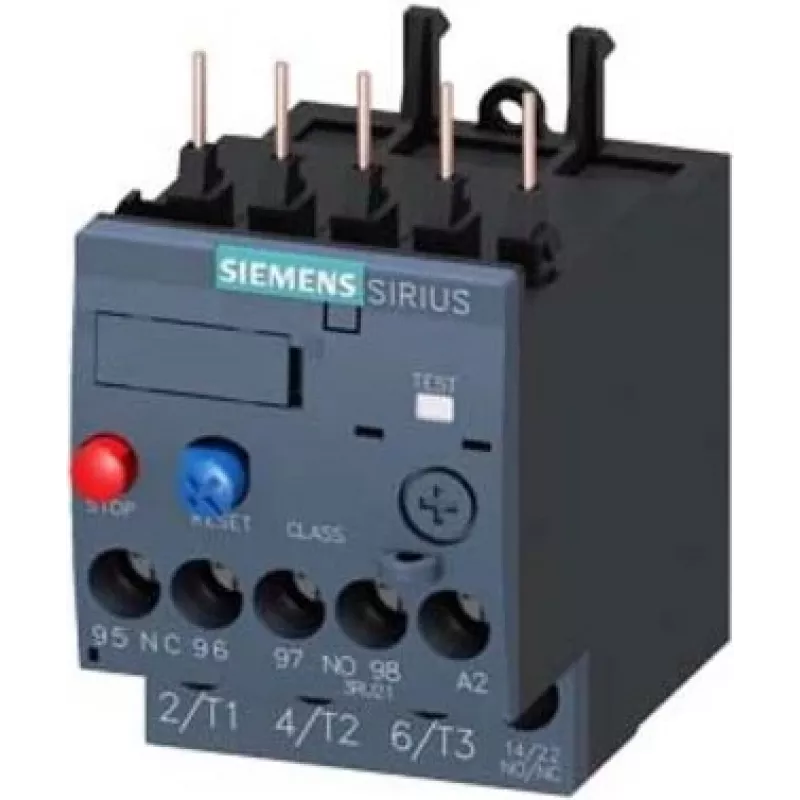

Siemens SIRIUS 3RU2116-1FB0 termiskais pārslodzes relejs, 1,1-1,6 A, 10. klase, S00, kontaktora montāža

Termiskais pārslodzes relejs Siemens SIRIUS 3RU2116-1FB0 ir paredzēts motoru aizsardzībai ar nominālo strāvu no 1,1 līdz 1,6 A. Tas ir trīspolu relejs ar termisko atbrīvotāju, kas reaģē uz pārslodzi atbilstoši 10. klases raksturlīknei, novēršot motora tinumu bojājumus. Relejs ir piemērots tiešai montāžai uz Siemens S00 izmēra kontaktoriem, tādējādi ietaupot vietu vadības skapjos.

Galvenās priekšrocības

• Precīza strāvas iestatīšana no 1,1 A līdz 1,6 A ar regulēšanas skalu
• Termiskā pārslodzes atbrīvošana atbilstoši 10. klasei
• Kompakts S00 izmērs un tieša montāža uz kontaktora
• Manuāla vai automātiska atiestatīšana pēc nostrādes
• Viens normāli atvērts (NO) un viens normāli aizvērts (NC) palīgkontakts
• Skrūvju spailes galvenajai un palīgķēdei
• Atbilst standartiem IEC 60947-4-1 un IEC 60947-5-1

Kam piemērots

Šis relejs ir ideāls risinājums rūpnieciskiem lietojumiem, kur nepieciešama uzticama motoru aizsardzība. To var izmantot konveijeros, sūkņos, ventilatoros un citās iekārtās ar trīsfāžu motoriem. Pateicoties kompaktajiem izmēriem, tas lieliski iederas vadības skapjos ar ierobežotu vietu. Relejs ir saderīgs ar Siemens S00 kontaktoriem, veidojot motoru palaišanas kombinācijas.

Tehniskā specifikācija

• Strāvas iestatīšanas diapazons: 1,1 - 1,6 A
• Nostrādes klase: 10
• Izmērs: S00, montāža uz kontaktora
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Galvenās un palīgķēdes savienojums: skrūvju spailes
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšanas funkcija: manuāla/automātiska
• Pārslodzes atbrīvotāja tips: termiskais
• Apkārtējās vides temperatūra darbības laikā: -20 līdz +60 °C
• Uzglabāšanas temperatūra: -50 līdz +80 °C
• Jaudas zudumi: 7,2 W pie nominālās strāvas
• Īssavienojuma aizsardzība palīgķēdei: drošinātājs 6 A gG/gN
• Standarti: IEC 60947-4-1, IEC 60947-5-1

Kā lietot

Relejs tiek montēts tieši uz kontaktora S00 izmēra korpusa. Pirms montāžas pārliecinieties, ka motora nominālā strāva atrodas releja iestatīšanas diapazonā (1,1-1,6 A). Iestatiet strāvas regulēšanas skalu atbilstoši motora datu plāksnītei. Pievienojiet galvenās ķēdes vadus releja spailēm, kas savienojas ar kontaktora izeju. Palīgkontaktus izmantojiet vadības signāliem. Izvēlieties vajadzīgo atiestatīšanas režīmu - manuālu vai automātisku. Pēc nostrādes pārbaudiet un novērsiet pārslodzes cēloni pirms atiestatīšanas.

Padoms: Lai nodrošinātu pareizu aizsardzību, vienmēr pārbaudiet, vai motora pilnas slodzes strāva atbilst releja iestatītajai vērtībai. Izmantojiet 6 A gG/gN drošinātāju palīgķēdes aizsardzībai. Relejs ir paredzēts lietošanai slēgtos elektriskajos skapjos ar IP20 aizsardzību, tāpēc neuzaiciniet to tiešai mitruma vai putekļu iedarbībai.
