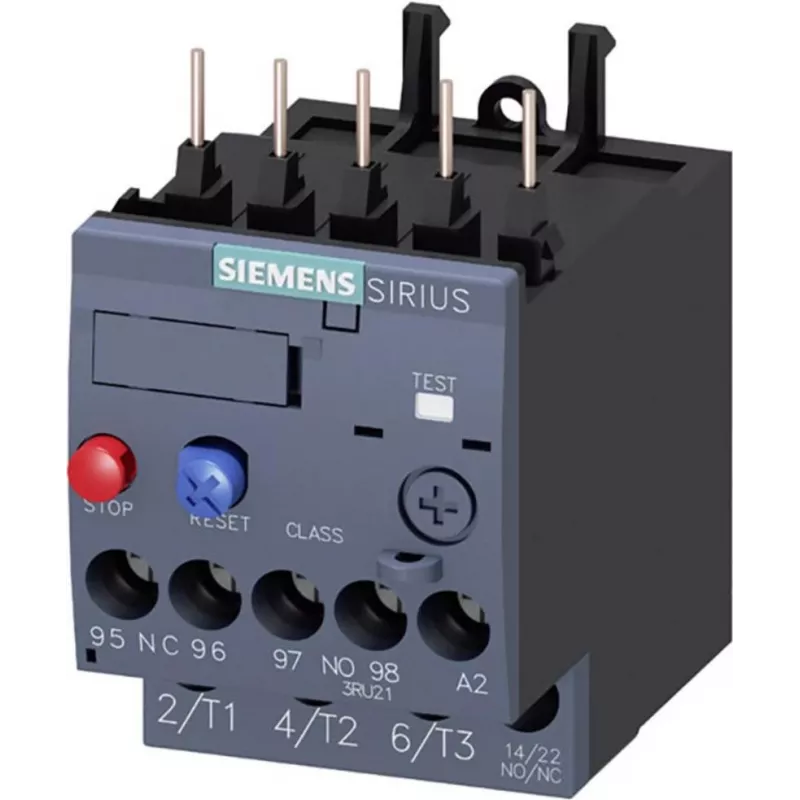

Siemens SIRIUS 3RU2116-1KB0 termiskais pārslodzes relejs, 1,1-1,6 A, Class 10, S00, 3-polu, 1NO+1NC, skrūvju spailes

Ja meklējat precīzu un uzticamu motoru aizsardzību, Siemens SIRIUS 3RU2116-1KB0 termiskais pārslodzes relejs ar strāvas regulēšanas diapazonu no 1,1 līdz 1,6 A un Class 10 atslēgšanas klasi ir praktisks risinājums ikdienas industriālajām vajadzībām. Tā kompaktais S00 izmērs un 3-polu dizains ar 1NO+1NC palīgkontaktiem ļauj to viegli integrēt gan tiešā montāžā uz kontaktorа, gan atsevišķā instalācijā.

Galvenās priekšrocības

• Plašs strāvas regulēšanas diapazons: 1,1 - 1,6 A
• Class 10 atslēgšanas klase piemērota normāliem motora palaišanas apstākļiem
• Kompakts S00 izmērs ietaupa vietu sadalnē
• 1 NO + 1 NC palīgkontakti vadībai un signalizācijai
• Tiešā montāža uz kontaktora vai atsevišķa uzstādīšana
• Fāzes zuduma jutība uzlabo motora aizsardzību
• Manuāla vai automātiska atiestatīšana
• Atbilst IEC 60947-4-1 un IEC 60947-5-1 standartiem

Tehniskie dati

• Strāvas iestatīšanas diapazons: 1,1 - 1,6 A
• Atslēgšanas klase: CLASS 10
• Izmērs: S00
• Polu skaits: 3
• Palīgkontakti: 1 NO + 1 NC
• Montāžas veids: Tiešā montāža uz kontaktora / atsevišķa
• Savienojuma veids: Skrūvju spailes
• Nominālais darba spriegums (Ue): līdz 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -20 līdz +60 °C
• Atiestatīšanas funkcija: Manuāla / Automātiska
• Pārslodzes atbrīvošanas veids: Termiskais
• Fāzes zuduma jutība: Jā
• Produktu sērija: SIRIUS 3RU21
• Atbilstība standartiem: IEC 60947-4-1, IEC 60947-5-1
• Piemērots: Motoru aizsardzībai

Kam piemērots

Šis relejs ir ideāli piemērots elektriķiem, apkopes speciālistiem un inženieriem, kuri strādā ar rūpnieciskajām vadības sistēmām un nepieciešama uzticama motoru aizsardzība pret pārslodzi. Pateicoties kompaktajiem izmēriem un elastīgajām montāžas iespējām, tas ir piemērots gan jaunām instalācijām, gan esošo sistēmu modernizācijai.

Kā lietot

Uzstādiet releju tieši uz kontaktora vai atsevišķi, pievienojiet strāvas ķēdi caur skrūvju spailēm un iestatiet nepieciešamo strāvas vērtību diapazonā no 1,1 līdz 1,6 A atbilstoši motora nominālajai strāvai. Izmantojiet palīgkontaktus 1NO+1NC vadības signālu pārraidīšanai uz PLC vai citām vadības ierīcēm. Atiestatīšanu var veikt manuāli vai automātiski atkarībā no sistēmas prasībām.

Padoms: pirms instalācijas vienmēr pārbaudiet motora datu plāksnīti un iestatiet releja strāvu atbilstoši faktiskajai darba strāvai. Regulāri pārbaudiet savienojumu stingrību, lai izvairītos no pārkaršanas. Fāzes zuduma jutība nodrošina papildu aizsardzību, tāpēc pārliecinieties, ka visi trīs fāžu vadi ir pareizi pievienoti.
