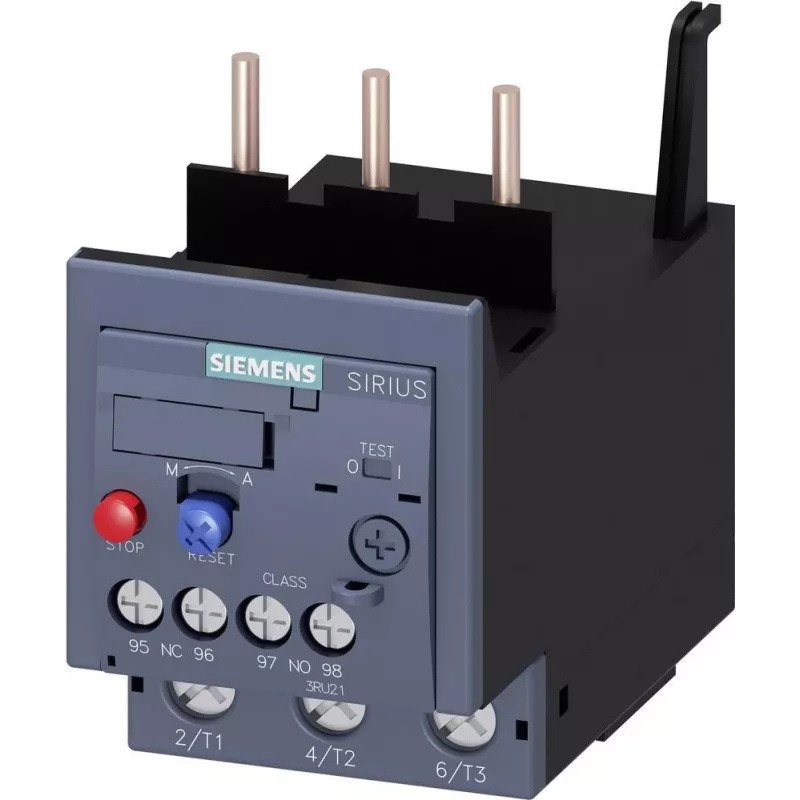

Siemens SIRIUS 3RU2136-4FB0 termiskais pārslodzes relejs, 28-40 A, Class 10, 3 polu, skrūvju spailes

28–40 A strāvas diapazons un Class 10 atslēgšanas klase — šis termiskais pārslodzes relejs ir domāts, lai aizsargātu trīsfāžu motorus no pārkaršanas un fāzes zuduma. Siemens SIRIUS 3RU2136-4FB0 ir daļa no modulārās SIRIUS sistēmas, kas nozīmē vienkāršu montāžu un uzticamu darbību industriālajās vadības sistēmās.

Kāpēc izvēlēties šo releju

Relejs nodrošina precīzu strāvas atkarīgu atslēgšanu, reaģējot uz fāzes zudumu, kas ir būtiski, lai novērstu motora bojājumus. Tam ir manuāla/automātiska atiestatīšana un skaidrs atslēgšanas indikators, kas atvieglo diagnostiku. Skrūvju spailes nodrošina drošu savienojumu pat prasīgā vidē.

Kam piemērots

• Trīsfāžu motoru aizsardzībai līdz 40 A industriālajos vadības skapjos
• Lietojumiem, kur nepieciešama uzticama pārslodzes aizsardzība ar fāzes zuduma noteikšanu
• Integrācijai ar SIRIUS modulāro sistēmu motoru palaidējos

Galvenie tehniskie dati

• Strāvas iestatīšanas diapazons: 28–40 A
• Pārslodzes klase: CLASS 10
• Polu skaits: 3
• Palīgkontakti: 1 NO + 1 NC
• Nominālais izolācijas spriegums: 690 V AC
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūra: -20 līdz +60 °C

Uzstādīšana un lietošana

Releju var tieši montēt uz Siemens kontaktoriem (piemēram, 3RT203), kas samazina vadu skaitu un vienkāršo uzstādīšanu. Pirms ekspluatācijas iestatiet strāvas regulēšanas pogu atbilstoši motora nominālajai strāvai. Pēc atslēgšanas pārbaudiet indikatoru un novērsiet pārslodzes cēloni pirms atiestatīšanas.

Ieteikums: vienmēr izvēlieties releju ar strāvas diapazonu, kas atbilst motora pilnajai slodzes strāvai, un izmantojiet atbilstošus kabeļu šķērsgriezumus saskaņā ar ražotāja norādēm. Regulāri pārbaudiet savienojumu stingrību, lai nodrošinātu ilgmūžīgu darbību.
