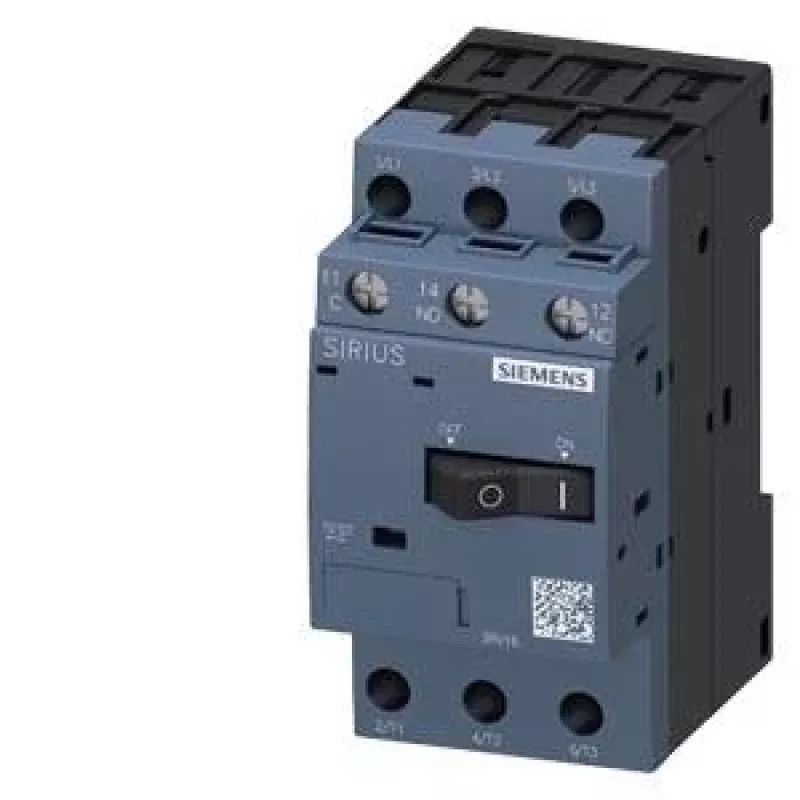

Siemens SIRIUS 3RV1 motora aizsardzības automāts 3RV1611-1AG14, 0,7-1,0 A, 3-poliem, skrūvju spailes

Elektrosadales skapju montētājiem un apkopes speciālistiem, kuri aizsargā mazjaudas motorus un transformatorus, Siemens SIRIUS 3RV1 sērijas motora aizsardzības automāts 3RV1611-1AG14 nodrošina uzticamu aizsardzību pret pārslodzi un īssavienojumu. Ierīce ir kompakta S00 izmēra, tāpēc viegli iekļaujas blīvi apdzīvotos vadības skapjos.

Galvenās priekšrocības

• Termiski magnētiskā aizsardzība: kombinē pārstrāvas un īssavienojuma aizsardzību vienā ierīcē.
• Precīza regulēšana: strāvas iestatījuma diapazons no 0,7 līdz 1,0 A ļauj pielāgot aizsardzību konkrētam motoram vai transformatoram.
• Augsta pārrāvuma spēja: 100 kA pie 400 V AC nodrošina drošību arī tad, ja tīklā ir lieli īssavienojuma strāvas.
• Vienkārša uzstādīšana: montāža uz DIN sliedes vai ar skrūvēm, savienojumi ar skrūvju spailēm.
• Plašs pielietojums: piemērots gan jauniem projektiem, gan esošo sadales skapju modernizācijai.

Kam piemērots

Šis automāts ir ideāls risinājums tiem, kas nodarbojas ar industriālo iekārtu elektroapgādi, jo īpaši:

• Transformatoru aizsardzībai rūpnieciskās vidēs.
• Mazu motoru (līdz 1 A) aizsardzībai.
• Vadības skapju komplektēšanai un atjaunošanai.

Tehniskie dati

• Nominālā darba strāva: 1 A
• Iestatījuma diapazons: 0,7 - 1,0 A
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Īssavienojuma pārrāvuma spēja: 100 kA pie 400 V AC
• Magnētiskā atslēgšanās: 13 A (fiksēta)
• Savienojuma veids: skrūvju spailes
• Montāža: DIN sliede / skrūvju montāža
• Darba temperatūra: -20 līdz +60 °C
• Aizsardzības klase: IP20 (spaiļu zonā)
• Elektriskais kalpošanas laiks: 100 000 pārslēgšanās ciklu
• Sērija: SIRIUS 3RV1, izmērs S00

Kā lietot

Uzstādiet automātu uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet strāvas vadus pie skrūvju spailēm atbilstoši shēmai. Pirms ekspluatācijas iestatiet nepieciešamo strāvas vērtību diapazonā no 0,7 līdz 1,0 A, pagriežot regulēšanas skalu. Pārbaudiet, vai kontakti ir droši pievilkti.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet, vai spailes nav atslābušas, un izvairieties no mitruma iekļūšanas ierīcē. Ja aizsardzība nostrādā bieži, pārbaudiet motora vai transformatora stāvokli – iespējams, ir palielināta strāvas patēriņa problēma.
