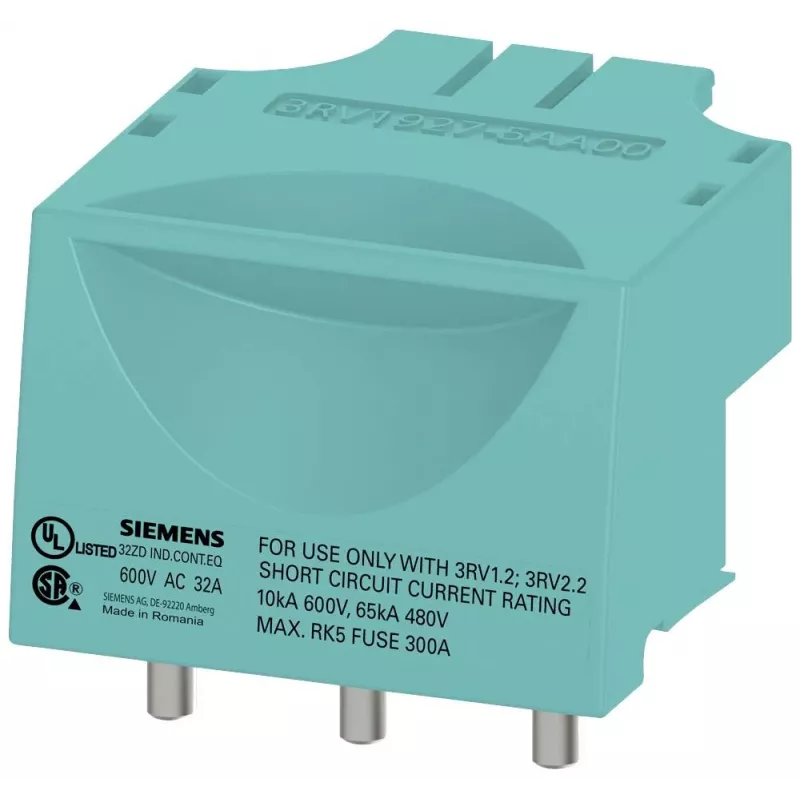

Siemens SIRIUS 3RV19275AA00 savienojuma modulis 3RV2 motoru startera aizsargiem un 3RT2 kontaktoriem, izmērs S0, 3 polu

690 V nominālais izolācijas spriegums un 6 kV impulsa izturības spriegums — šis savienojuma modulis ir paredzēts tiešai 3RV2 motoru startera aizsargu un 3RT2 kontraktoru savienošanai bez papildu vadiem.

Galvenās specifikācijas

• Piederuma tips: Savienojuma modulis
• Saderīgās ierīces: SIRIUS 3RV2 motoru startera aizsargi, izmērs S0; SIRIUS 3RT2 kontaktori, izmērs S0
• Funkcija: Elektriskais un mehāniskais savienojums
• Polu skaits: 3
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Darba temperatūras diapazons: -25 līdz +60 °C
• Uzglabāšanas temperatūras diapazons: -50 līdz +80 °C
• Aizsardzības pakāpe: IP20 uzstādītā stāvoklī
• Montāža: Tieša montāža starp ierīcēm
• Savienojuma metode: Skrūvju tipa
• Materiāls: Izolācijas materiāls un vadošie elementi
• Krāsa: Pelēka/Melna
• Produktu sērija: SIRIUS

Kāpēc izvēlēties

Šis modulis vienkāršo motoru startera kombināciju montāžu, novēršot nepieciešamību pēc atsevišķas vadiem starp aizsargu un kontraktoru. Tas nodrošina drošu mehānisko savienojumu un uzticamu elektrisko kontinuitāti, samazinot uzstādīšanas laiku un iespējamās vadu kļūdas.

Ideāli lietošanas gadījumi

• Motoru startera kombināciju veidošana rūpnieciskajos vadības skapjos
• SIRIUS 3RV2 motoru startera aizsargu savienošana ar 3RT2 kontraktoriem izmērā S0
• Lietojumi, kur nepieciešams kompakts, tieši montēts startera mezgls

Noderīgi zināt

Modulis ir paredzēts lietošanai ar SIRIUS 3RV2 un 3RT2 ierīcēm izmērā S0. Tas nodrošina 3 polu savienojumu un ir piemērots nominālajiem izolācijas spriegumiem līdz 690 V.

Padoms: Pirms montāžas pārliecinieties, ka abas ierīces ir izslēgtas un atbrīvotas no sprieguma. Uzstādot moduli, ievērojiet ražotāja norādīto griezes momentu skrūvju savienojumiem, lai nodrošinātu drošu elektrisko kontaktu. Regulāri pārbaudiet savienojuma stāvokli, īpaši pēc vibrācijas vai termiskās iedarbības.
