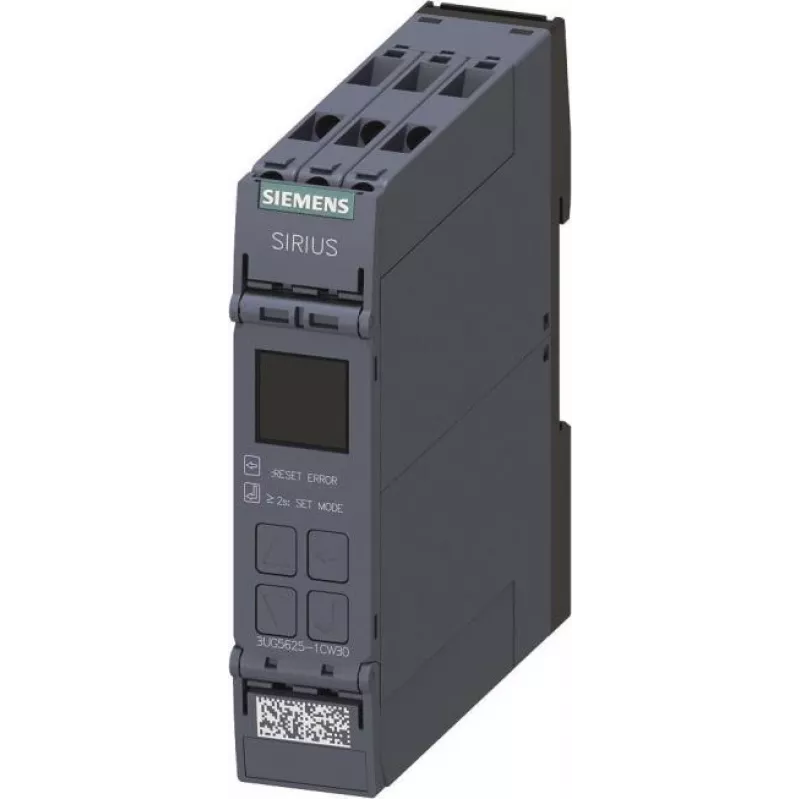

SIEMENS SIRIUS 3UG5625-1CW30 atlikušās strāvas monitoringa relejs, AC/DC jutīgs, 24-240 V AC/DC, 1 kanāls, digitālais LCD, 2 pārslēgšanas kontakti

Noplūdes strāvas, ko nevar redzēt ar parastu multimetru, var izraisīt dārgu iekārtu bojājumus vai pat ugunsgrēku. SIEMENS SIRIUS 3UG5625-1CW30 ir paredzēts, lai šos riskus novērstu savlaicīgi – tas pastāvīgi uzrauga atlikušo strāvu no 0,03 A līdz 40 A, tostarp bīstamās gludās līdzstrāvas (DC) noplūdes, un dod skaidru signālu, pirms problēma kļūst nopietna.

Kāpēc izvēlēties šo releju

AC/DC jutīgais mērīšanas princips (B tips) nozīmē, ka tiek uztvertas gan maiņstrāvas, gan pulsējošas un gludas līdzstrāvas noplūdes – tas ir būtiski, piemēram, DC uzlādes stacijās vai fotoelementu sistēmās, kur parastie RCD nespēj reaģēt. Plašais barošanas sprieguma diapazons 24–240 V AC/DC ļauj to viegli integrēt dažādās vadības ķēdēs. Divi neatkarīgi regulējami sliekšņi (brīdinājuma un trauksmes) ļauj ieviest pakāpenisku reakciju: vispirms saņemat brīdinājumu, tad – trauksmi. Digitālais LCD ekrāns nodrošina tūlītēju atlikušās strāvas vērtību un statusa pārskatu. Montāža uz DIN sliedes un skrūvju spailes vienkāršo uzstādīšanu un apkopi.

Kam piemērots

• Rūpniecisko iekārtu un elektroinstalāciju aizsardzībai pret izolācijas bojājumiem
• DC uzlādes staciju un fotoelementu sistēmu noplūdes strāvu kontrolei
• Datu centru un kritisko sadales tīklu drošības uzlabošanai
• Sadarbībā ar ārējiem strāvas transformatoriem (piem., 3UL23 sērija) lielu strāvu lietojumiem

Galvenie tehniskie dati

• Mērīšanas princips: AC/DC jutīgs (B tips)
• Kanālu skaits: 1
• Barošanas spriegums: 24–240 V AC/DC
• Mērīšanas diapazons: 0,03–40 A
• Reakcijas laiks: regulējams 0,02–20 s
• Izvade: 2 pārslēgšanas kontakti (5 A pie 250 V AC)
• Montāža: DIN sliede 35 mm
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Darba temperatūra: -25 līdz +60 °C

Ieteikumi lietošanai

Lai nodrošinātu precīzu mērījumu, izmantojiet SIEMENS 3UL23 sērijas ārējo strāvas transformatoru atbilstoši jūsu slodzes strāvai. Uzmaniet, lai signāla kabeļi būtu ekranēti un pareizi iezemēti – tas mazinās elektromagnētisko traucējumu ietekmi. Iestatiet brīdinājuma slieksni zemāku par trauksmes slieksni, lai pirms kritiskās situācijas varētu veikt profilaktiskus pasākumus.
