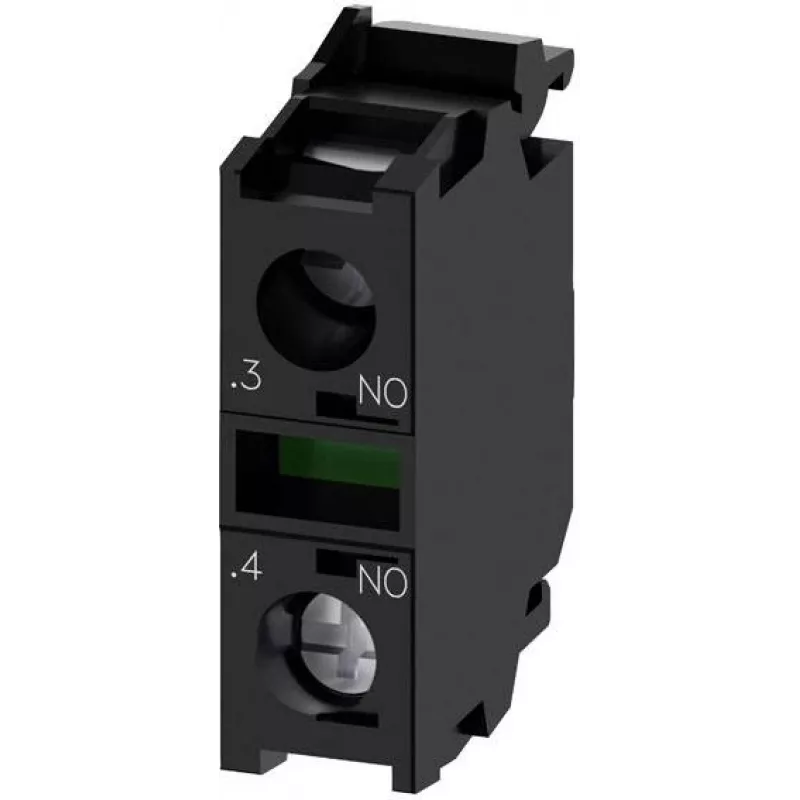

SIEMENS SIRIUS ACT 3SU1400-1AA10-1LA0 Kontaktu modulis, 1 NO, skrūvju spailes, grīdas montāža

Rūpniecisko vadības sistēmu projektētājiem un elektriķiem, kuri meklē uzticamu kontaktu moduli ar vienu normāli atvērtu kontaktu, SIEMENS SIRIUS ACT 3SU1400-1AA10-1LA0 ir praktisks risinājums. Šis modulis ir paredzēts grīdas montāžai un nodrošina drošu skrūvju spaiļu savienojumu.

Galvenās priekšrocības

• 1 NO kontakta konfigurācija standarta komutācijas uzdevumiem
• Skrūvju spailes pieņem viendzīslu vai daudzdzīslu vadus no 0,5 līdz 2,5 mm² (20–14 AWG)
• Nominālais izolācijas spriegums 500 V AC/DC un impulsa izturība 6 kV
• Darba strāva līdz 6 A pie AC-15 (230 V) un 10 A pie DC-13 (24 V)
• Sudraba sakausējuma kontakti nodrošina konsekventu veiktspēju 10 miljonu elektrisko un mehānisko ciklu laikā

Ikdienas lietošanā

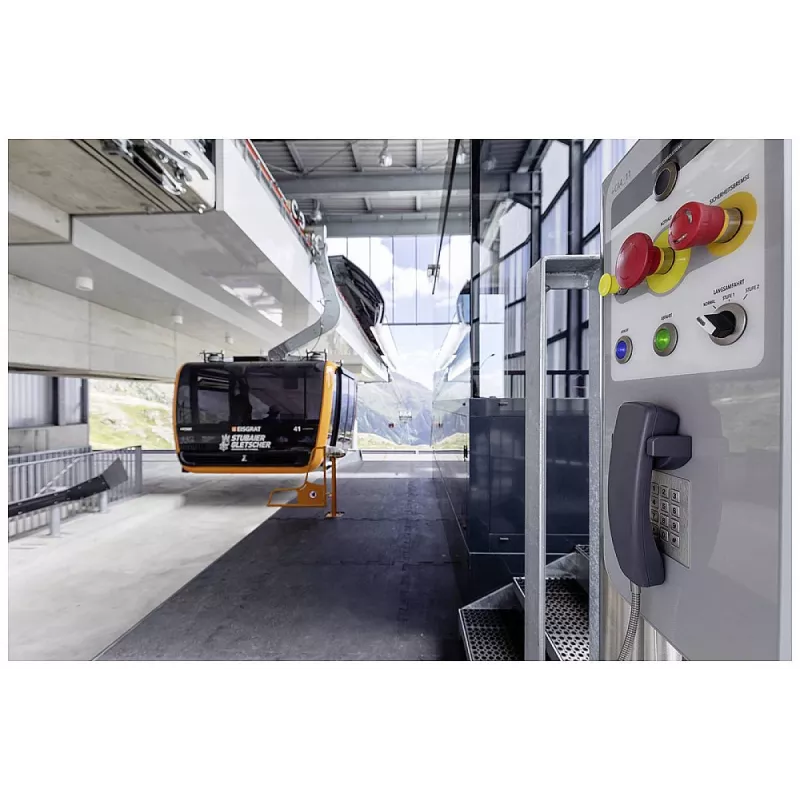

Pateicoties grīdas montāžas dizainam, modulis viegli iekļaujas vadības panelos un operatoru stacijās. Skrūvju spailes nodrošina drošu un ērti apkopjamu elektroinstalāciju, savukārt plašais darba temperatūras diapazons no -25 līdz +70 °C ļauj to izmantot prasīgos apstākļos. IP20 aizsardzības pakāpe spailēm ir raksturīga noslēgtām instalācijām, pasargājot elektroinstalāciju no nejaušas pieskaršanās.

Pilni tehniskie dati

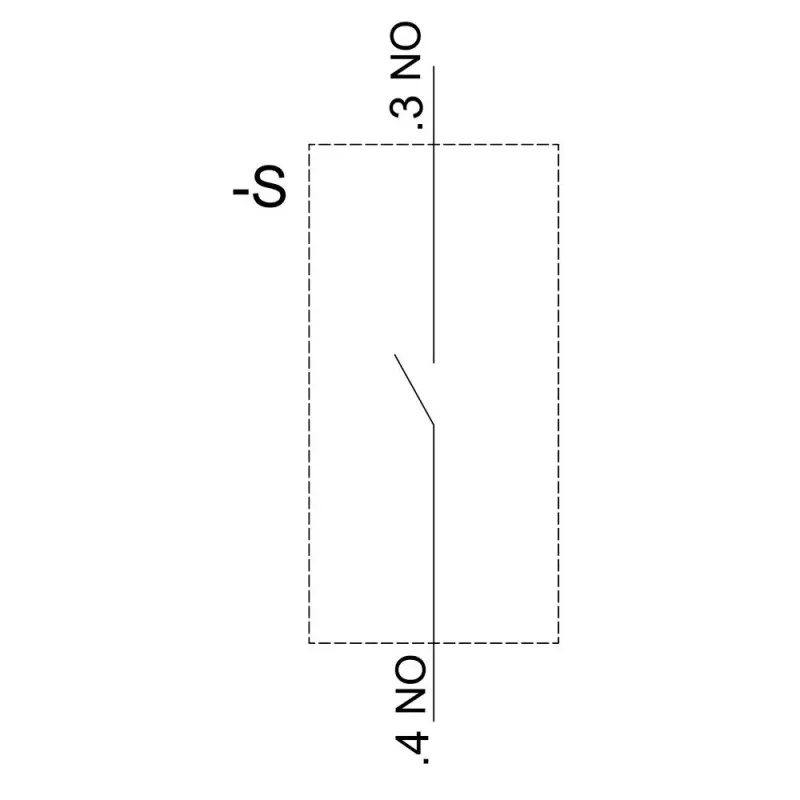

• Kontakta konfigurācija: 1 NO
• Spaiļu tips: skrūvju spailes
• Montāžas tips: grīdas montāža
• Produktu sērija: SIRIUS ACT
• Nominālais izolācijas spriegums (Ui): 500 V AC/DC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Īssavienojuma aizsardzība: 10 A gG drošinātājs
• Elektriskā izturība: 10 x 10^6 komutācijas cikli
• Mehāniskā izturība: 10 x 10^6 komutācijas cikli
• Darba temperatūras diapazons: no -25 līdz +70 °C
• Uzglabāšanas temperatūras diapazons: no -40 līdz +80 °C
• Aizsardzības pakāpe (spailes): IP20
• Vada šķērsgriezums (viendzīslu/daudzdzīslu): 0,5 - 2,5 mm²
• Vada šķērsgriezums (AWG): 20 - 14 AWG
• Kontaktu materiāls: sudraba sakausējums

Nobeiguma piezīme

Ar augstiem elektriskajiem parametriem un pārbaudītu izturību šis kontaktu modulis ir uzticams būvelements rūpniecisko vadības sistēmu izveidē.
