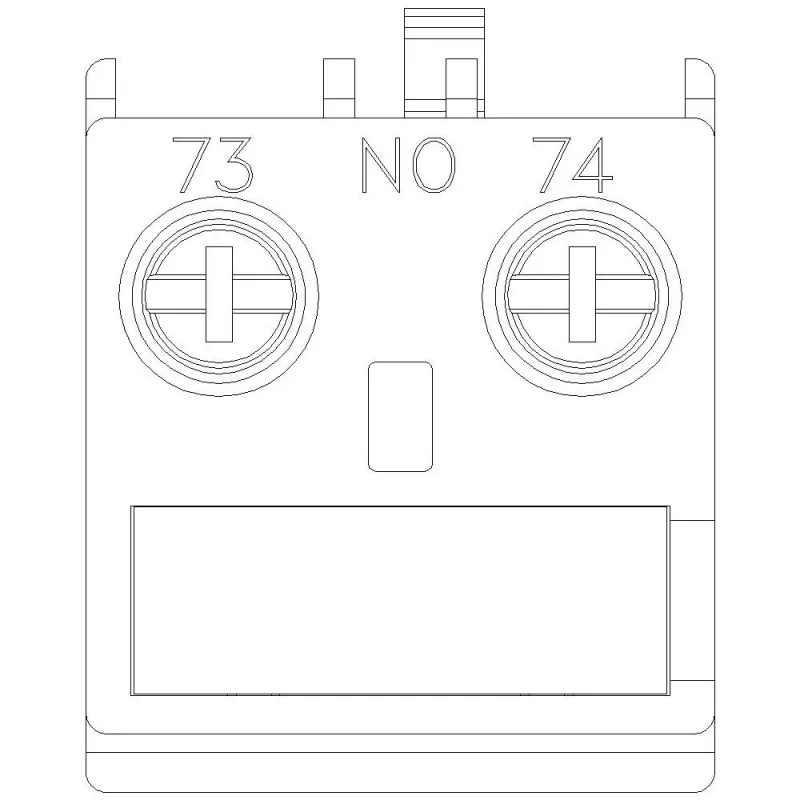

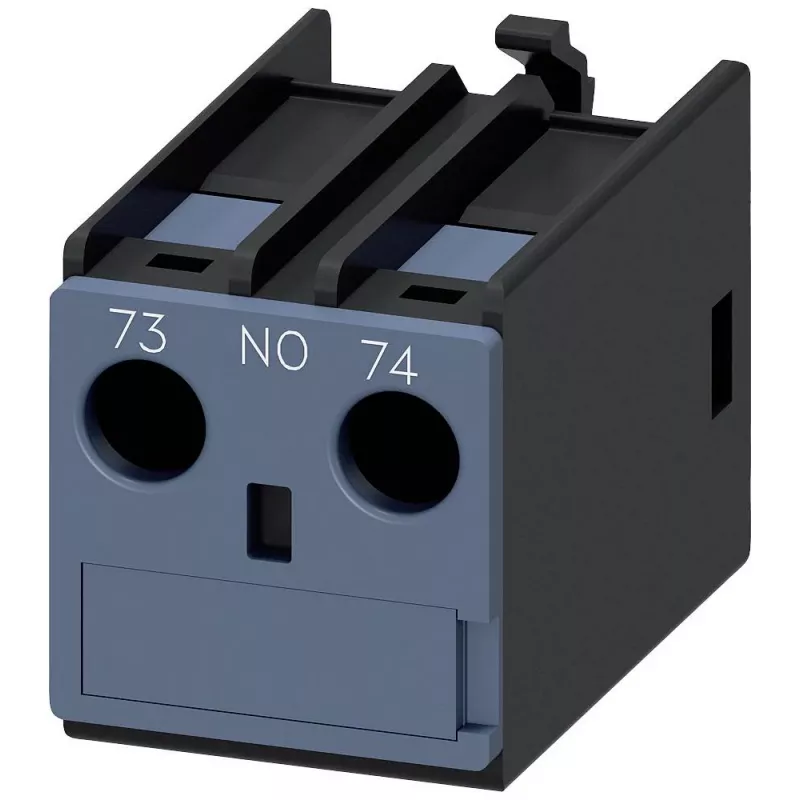

Siemens SIRIUS palīgkontaktu bloks 1 NO, priekšējā montāža 3RT2 kontaktoriem un 3RH2 relejiem, skrūvju spailes, 690V izolācija, 3RH2911-1AA10

Vadības ķēdēs bieži vajag papildu normāli atvērtu kontaktu, lai signalizētu kontaktora vai releja stāvokli. Šis Siemens SIRIUS palīgkontaktu bloks atrisina problēmu, jo nostiprinās tieši uz saderīgu 3RT2 kontaktor u un 3RH2 vadības releju priekšpuses, nodrošinot vienu papildu NO kontaktu bez papildu montāžas vai vadu sarežģījumiem.

Kam paredzēts

Vadības skapju montētājiem, mašīnu ražotājiem un apkopes tehniķiem, kas izmanto Siemens SIRIUS kontaktor us un relejus rūpnieciskās vadības sistēmās un vajag uzticamu, vietu taupošu veidu, kā paplašināt kontaktu pieejamību.

Galvenās iezīmes

• 1 NO (normāli atvērts) konts vadības un signalizācijas ķēdēm
• Priekšējā montāža uz Siemens 3RT2 kontaktoriem un 3RH2 vadības relejiem, izmēri no S00 līdz S3
• Skrūvju spailes pieņem viendzīslu vadus 0,5–4 mm² un smalkšķiedru vadus ar uzmavām 0,5–2,5 mm²
• Nominālais izolācijas spriegums 690 V un impulsa izturības spriegums 6 kV noturīgai rūpnieciskai lietošanai
• Augsta elektriskā izturība: 10 miljoni pārslēgšanās ciklu; mehāniskā izturība: 30 miljoni ciklu
• Darba temperatūras diapazons -25 līdz +60 °C; uzglabāšana -55 līdz +80 °C

Specifikācijas

• Kontaktu konfigurācija: 1 NO
• Montāža: priekšējā
• Saderība: Siemens SIRIUS 3RT2 kontaktori, 3RH2 vadības releji (izmēri S00–S3)
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15 pie 230 V: 6 A
• Nominālā darba strāva DC-13 pie 24 V: 10 A
• Spaiļu tips: skrūvju
• Vada šķērsgriezums, viendzīslu: 0,5–4 mm²
• Vada šķērsgriezums, smalkšķiedru ar uzmavu: 0,5–2,5 mm²
• Darba temperatūra: -25 līdz +60 °C
• Uzglabāšanas temperatūra: -55 līdz +80 °C
• Aizsardzības pakāpe priekšpusei: IP40
• Aizsardzības pakāpe spailēm: IP20
• Elektriskā izturība: 10 miljoni pārslēgšanās ciklu
• Mehāniskā izturība: 30 miljoni pārslēgšanās ciklu
• Standarti: IEC 60947-5-1, EN 60947-5-1

Padomi

Pirms palīgkontaktu bloka montāžas pārliecinieties, ka kontaktors vai relejs ir atslēgts no sprieguma. Biežas pārslēgšanās gadījumā ņemiet vērā elektriskās izturības rādītāju, lai plānotu apkopes intervālus.
