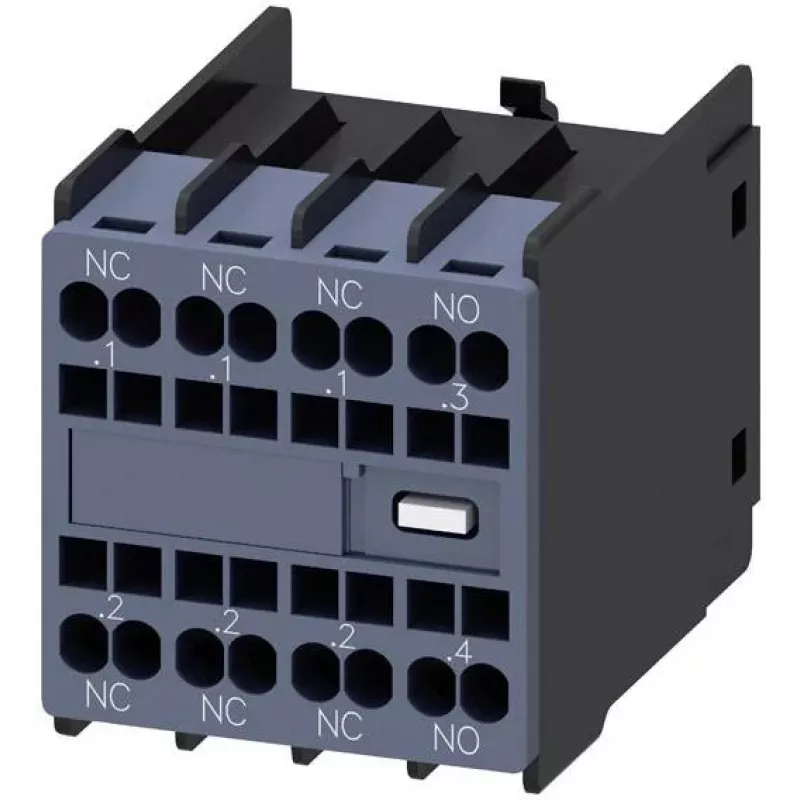

Siemens SIRIUS palīgkontaktu bloks 1NO+3NC, priekšējā montāža, skrūvju spailes, 3RH2911-2HA13

3RH2911-2HA13 ir 4 polu palīgkontaktu bloks no Siemens SIRIUS moduļu sistēmas, kas paredzēts 3RT2 kontaktoriem un 3RH2 kontaktoru relejiem. Tas nodrošina 1 normāli atvērtu un 3 normāli aizvērtus kontaktus, paplašinot vadības un signalizācijas ķēžu iespējas.

Galvenās priekšrocības

• Pievieno 1NO + 3NC kontaktus tieši uz kontaktora priekšpuses, ietaupot laiku montāžā un apkopē.
• Skrūvju spailes pieņem vadus no 0,5 līdz 4 mm² (viendzīslu) un no 0,5 līdz 2,5 mm² (smalkšķiedru ar uzmavu), nodrošinot elastīgu pieslēgumu.
• Augsta mehāniskā izturība – līdz 30 miljoniem pārslēgšanās ciklu, kas samazina nomaiņas biežumu intensīvā lietošanā.
• Elektriskā izturība līdz 10 miljoniem ciklu.
• Nominālais izolācijas spriegums 690 V un impulsa izturības spriegums 6 kV.
• Nominālā darba strāva: 6 A (AC-15, 230 V) un 10 A (DC-13, 24 V).
• Aizsardzības pakāpe: IP20 spailēm, IP40 priekšpusei.
• Darba temperatūras diapazons no -25 līdz +60 °C.
• Atbilst standartiem IEC 60947-5-1 un EN 60947-5-1.

Kam piemērots

Šis bloks ir ideāls industriālo elektriķu un sadales skapju būvētāju ikdienā. To izmanto, lai paplašinātu kontaktu skaitu motoru palaišanas ķēdēs, konveijeros, darbgaldos un citās automatizācijas sistēmās. Piemērots arī PLC ieejām statusa atgriezeniskās saites nodrošināšanai un elektrisko bloķēšanu realizēšanai drošības ķēdēs.

Kā lietot

Bloks tiek uzstādīts frontāli uz 3RT2 kontaktora vai 3RH2 kontaktorreleja, to vienkārši uzspraužot bez papildu instrumentiem. Pateicoties modulārajai SIRIUS sistēmai, tas mehāniski un elektriski savienojas ar esošajām Siemens ierīcēm. Pēc uzstādīšanas pievienojiet vadus skrūvju spailēm atbilstoši shēmai.

Specifikācijas

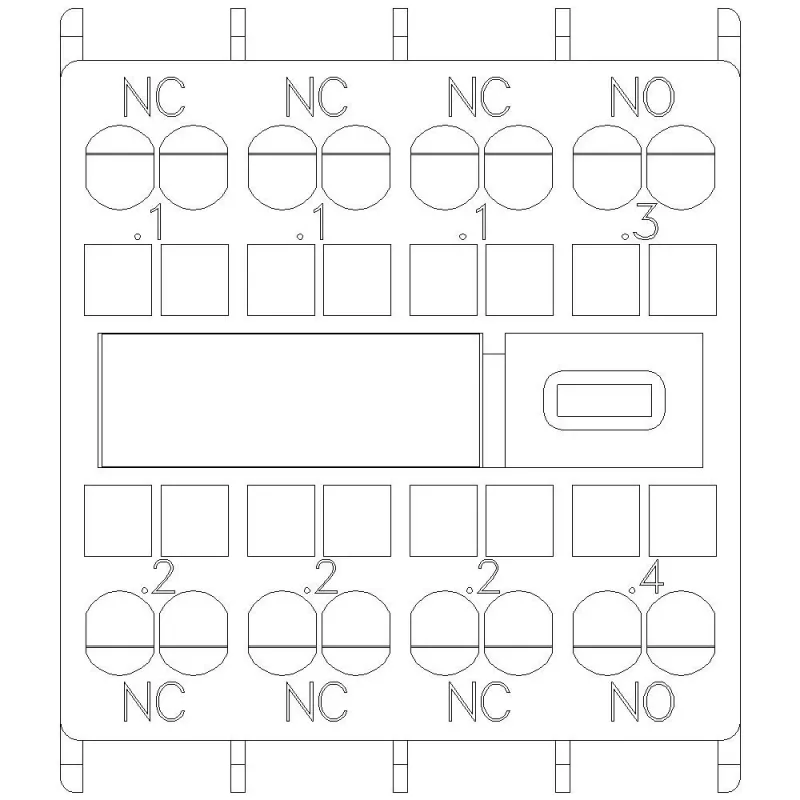

• Kontaktu konfigurācija: 1 NO + 3 NC
• Montāžas veids: priekšējā montāža
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Apkārtējās vides temperatūra: no -25 līdz +60 °C
• Spaiļu tips: skrūvju spailes
• Vada šķērsgriezums (viendzīslu): 0,5 - 4 mm²
• Vada šķērsgriezums (smalkšķiedru ar uzmavu): 0,5 - 2,5 mm²
• Mehāniskā izturība: 30 miljoni pārslēgšanās ciklu
• Elektriskā izturība: 10 miljoni pārslēgšanās ciklu
• Polu skaits: 4
• Produktu sērija: SIRIUS
• Standarti: IEC 60947-5-1, EN 60947-5-1

Padoms: uzstādot bloku, pārliecinieties, ka kontaktora priekšpuse ir tīra un bloks cieši nofiksējas. Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju spaiļu savienojumus – tie laika gaitā var atskrūvēties vibrācijas dēļ.
