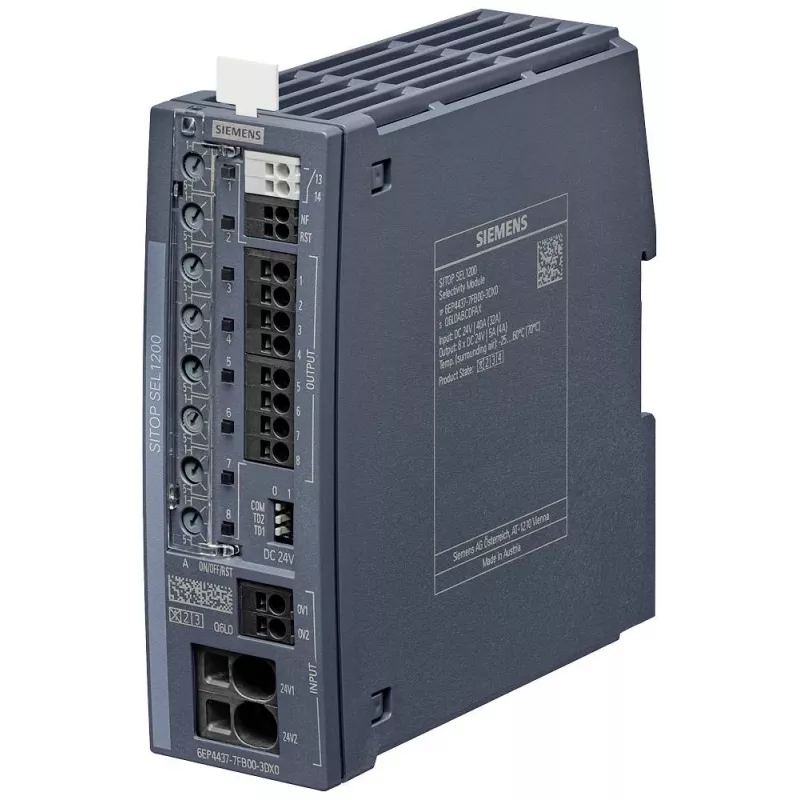

Siemens SITOP SEL1200 selektivitātes modulis 24 V DC 4 kanāli 40 A 6EP44377FB003DX0

Viens bojāts 24 V DC patērētājs var apturēt visu vadības sistēmu, ja visi slēdži atrodas uz viena drošinātāja. Siemens SITOP SEL1200 selektivitātes modulis sadala slodzi četros neatkarīgos kanālos un izslēdz tikai to kanālu, kurā radusies kļūme, tāpēc pārējās iekārtas turpina darboties bez pārtraukuma.

Kāpēc izvēlēties SEL1200

• Kanālu selektīvā aizsardzība novērš visas sistēmas apstāšanos viena defekta dēļ.
• Katram kanālam atsevišķi regulējams izvades strāvas diapazons no 0,5 A līdz 10 A ļauj precīzi pielāgot aizsardzību konkrētajai slodzei.
• Kopējā izvades strāva līdz 40 A nodrošina pietiekamu jaudu vairākām 24 V DC līnijām.
• LED indikācija katram kanālam un beznodokļa grupas trauksmes kontakts ļauj ātri diagnosticēt problēmas.
• Augsta efektivitāte (>97%) samazina siltuma izdalīšanos un enerģijas zudumus.
• Kompakts DIN sliedes korpuss ietaupa vietu sadales skapī.

Kam piemērots

• Ražošanas un automatizācijas sistēmām ar vairākām 24 V DC slodzēm.
• Iekārtām, kur nepieciešama atsevišķu ķēžu aizsardzība un trauksmes signalizācija.
• Projektētājiem un elektriķiem, kuri vēlas paaugstināt sistēmas pieejamību.

Galvenie tehniskie dati

• Ieejas spriegums: 24 V DC
• Izejas spriegums: 24 V DC
• Izvadu skaits: 4 kanāli
• Izejas strāva uz kanālu: 0,5 A līdz 10 A (regulējama)
• Kopējā izejas strāva: maks. 40 A
• Aizsardzība: pret pārslodzi un īssavienojumu, kanālu selektīva
• Statusa indikācija: LED katram kanālam
• Trauksmes izeja: beznodokļa kontakts (grupas trauksme)
• Montāža: DIN sliede
• Darba temperatūra: no -25 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Savienojumi: skrūvju spailes
• Efektivitāte: >97%

Lietošana

Moduli uzstāda uz DIN sliedes sadales skapī. Ieejas spailēm pievieno 24 V DC barošanas avotu, bet katram no četriem kanāliem pieslēdz atsevišķu slodzes līniju. Ar regulēšanas elementiem iestata nepieciešamo strāvas lielumu katram kanālam atbilstoši pievienotajai slodzei. Trauksmes kontaktu var pieslēgt vadības sistēmai, lai saņemtu signālu par kļūdu konkrētajā kanālā.

Ieteikumi

Izmantojiet kopā ar SITOP barošanas avotiem, lai sadalītu un aizsargātu 24 V DC tīklu. Pārliecinieties, ka kopējā slodzes strāva nepārsniedz 40 A, un iestatiet katra kanāla strāvu atbilstoši pievienotajai slodzei, lai nodrošinātu optimālu aizsardzību. Regulāri pārbaudiet LED indikāciju un tīriet skrūvju spailes no putekļiem, lai nodrošinātu drošu kontaktu.
