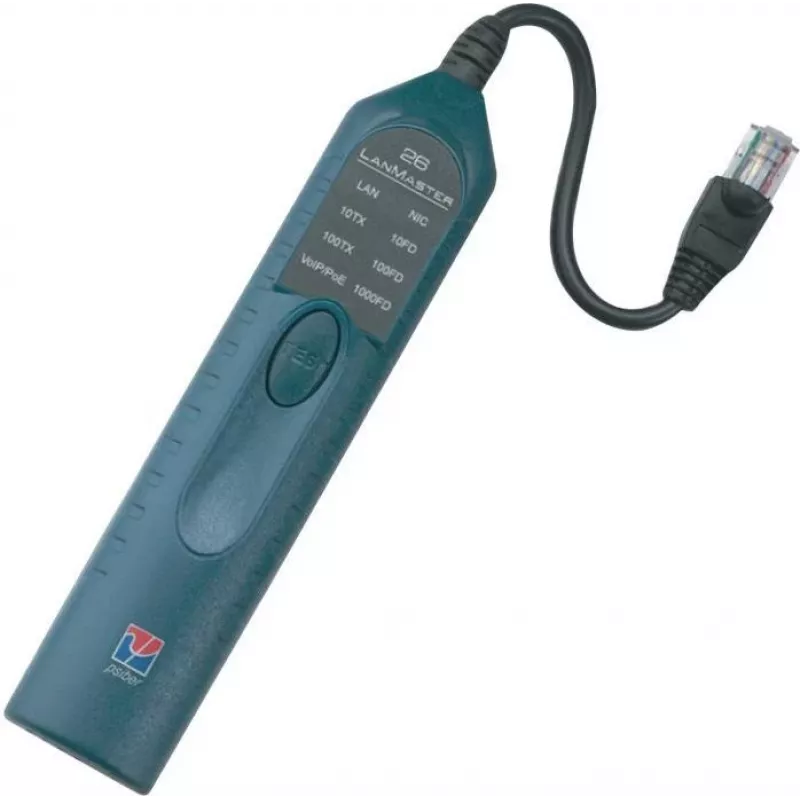

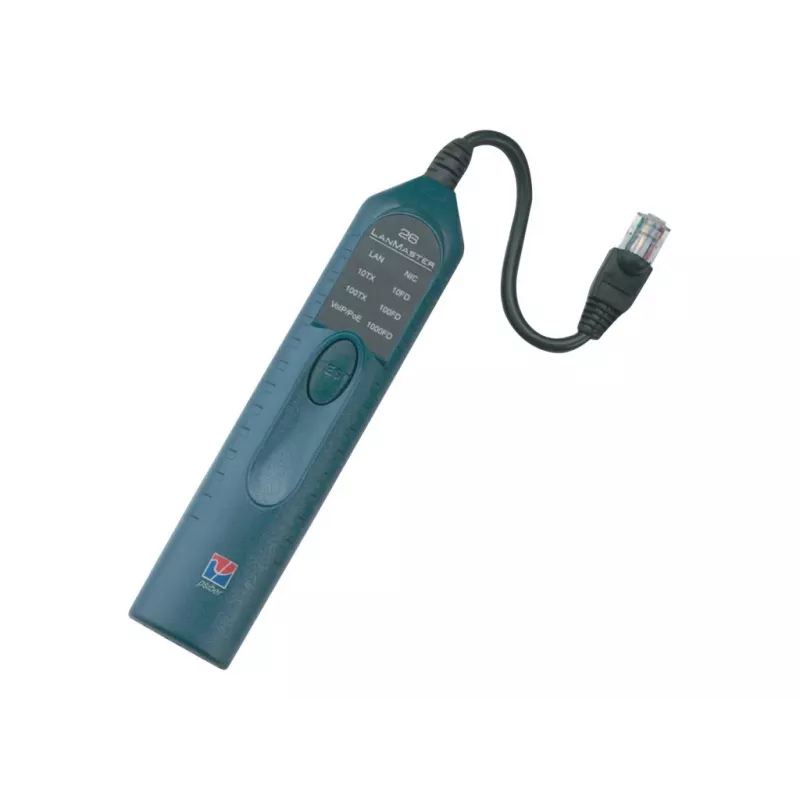

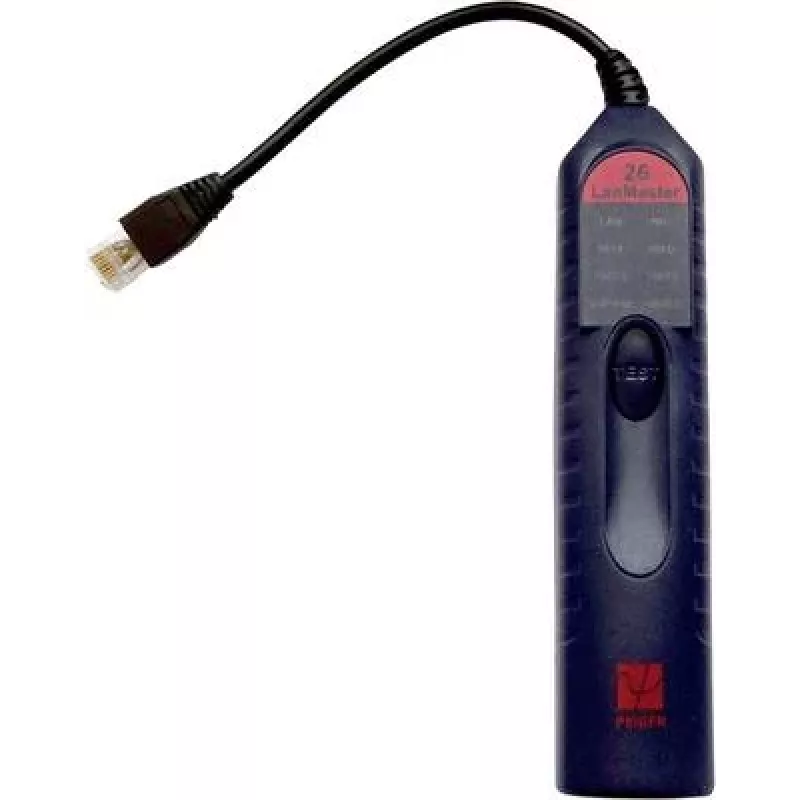

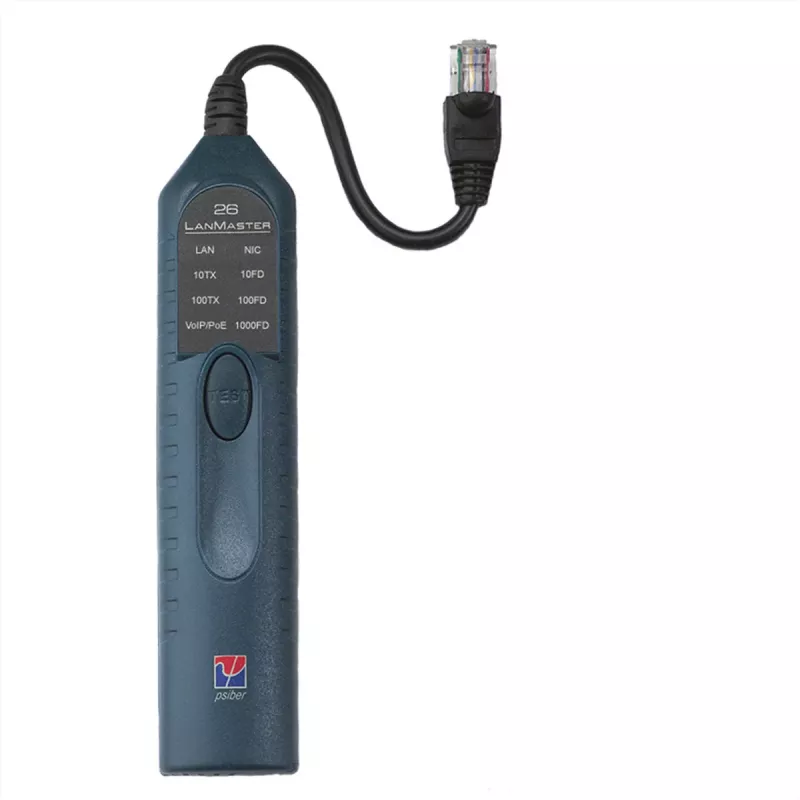

Softing LanMaster 26 tīkla kabeļu testeris 226001

Softing LanMaster 26 ir rokas testeris, kas apvieno kabeļu pārbaudi, garuma mērīšanu un bojājumu atrašanu vienā ierīcē. Tas paredzēts UTP, STP un koaksiālo kabeļu testēšanai ar RJ45 un BNC savienotājiem, nodrošinot skaidru vadu kartējumu, garuma mērījumus līdz 450 m un attāluma līdz bojājumam noteikšanu, izmantojot TDR.

Kam paredzēts

Šis testeris ir ideāls tīkla tehniķiem, elektriķiem un IT speciālistiem, kas uzstāda, diagnosticē vai uztur strukturētās kabeļu sistēmas komerciālās vai dzīvojamās vidēs. Tas noder arī servisa komandām, kurām nepieciešams uzticams, pārnēsājams instruments darbam uz vietas.

Galvenās funkcijas

• Testē UTP, STP un koaksiālos kabeļus ar RJ45 un BNC savienotājiem
• Vadu kartējums ar atvērtu ķēžu, īssavienojumu, šķērsotu pāru, apgrieztu un sakrustotu vadu noteikšanu
• Garuma mērīšana līdz 450 m (1500 pēdas) ar precizitāti ±(5% + 1 m)
• Attālums līdz bojājumam (TDR), lai lokalizētu kabeļa pārtraukumus vai anomālijas
• PoE noteikšana IEEE 802.3af/at ar sprieguma un pāru identifikāciju
• Toņa ģenerators ar vairākiem toņiem un izvēlamiem pāriem kabeļu trasēšanai
• Porta mirgošanas funkcija komutatora portu identificēšanai
• Atbalsta līdz 8 attālinātām ID vienībām efektīvai vairāku līniju testēšanai
• LCD ar fona apgaismojumu un izvēlamām mērvienībām (metri/pēdas)
• Barošana no 4 AA baterijām

Specifikācijas

• Atbalstītie kabeļu veidi: UTP, STP, koaksiālie
• Atbalstītie savienotāji: RJ45, BNC
• Garuma mērīšanas diapazons: līdz 450 m (1500 pēdas)
• Garuma mērīšanas precizitāte: ±(5% + 1 m)
• PoE noteikšana: IEEE 802.3af/at (sprieguma un pāru identifikācija)
• Displejs: LCD ar fona apgaismojumu
• Barošanas avots: 4x AA baterijas
• Attālināto ID vienību atbalsts: līdz 8
• Darba temperatūra: 0°C līdz 50°C (32°F līdz 122°F)
• Uzglabāšanas temperatūra: -10°C līdz 60°C (14°F līdz 140°F)

Kā lietot

Pievienojiet testeri kabelim, izvēlieties testa režīmu un nolasiet rezultātus LCD ekrānā. Garuma mērīšanai izvēlieties atbilstošo kabeļa tipu. Bojājumu atrašanai izmantojiet TDR funkciju. PoE pārbaudei pievienojiet testeri aktīvajam portam. Kabeļu trasēšanai izmantojiet toņa ģeneratoru kopā ar induktīvo zondi.

Padoms: Lai nodrošinātu precīzākus garuma mērījumus, ja zināms, ievadiet kabeļa izplatīšanās ātrumu. Testējot PoE, atvienojiet attālināto vienību, lai izvairītos no traucējumiem. Toņa ģeneratoru izmantojiet ar standarta induktīvo zondi kabeļu meklēšanai sienās vai saišķos.
