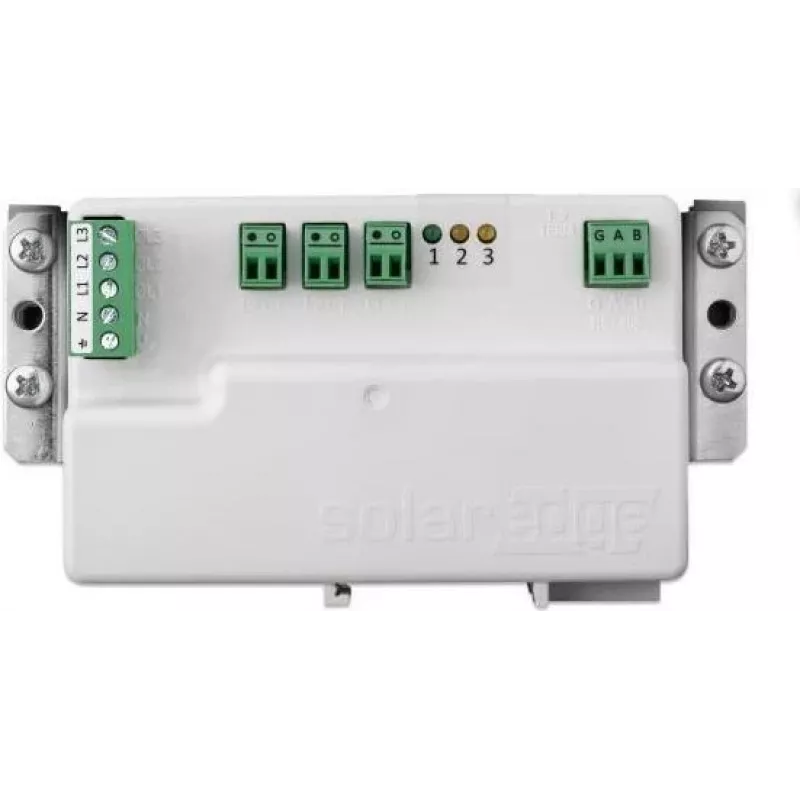

SolarEdge SE-MTR-3Y-400V-A trīsfāžu enerģijas skaitītājs ar Modbus RTU, DIN sliedes stiprinājumu, CT 5A, 1. klase

Ja jūsu saules enerģijas sistēma ražo vairāk, nekā spējat izsekot, trīsfāžu enerģijas skaitītājs SolarEdge SE-MTR-3Y-400V-A nodrošina precīzus datus par patēriņu un ražošanu. Tas ir būtisks instruments, lai optimizētu pašpatēriņu un izpildītu eksporta ierobežojumus, sniedzot skaidru priekšstatu par to, kas notiek jūsu elektrotīklā.

Kam paredzēts

Šis skaitītājs ir ideāli piemērots saules enerģijas uzstādītājiem, sistēmu integratoriem un objektu pārvaldītājiem, kuri vēlas uzraudzīt trīsfāžu enerģijas plūsmas dzīvojamās, komerciālās vai rūpnieciskās saules elektrostacijās. Tas ir paredzēts montāžai uz DIN sliedes un netiešai strāvas mērīšanai, izmantojot ārējos strāvas transformatorus (CT) ar 5A sekundāro tinumu, nodrošinot saderību ar plašu elektrisko sadalņu klāstu.

Galvenās iezīmes

• Trīsfāžu enerģijas mērīšana 230/400V AC tīklos, 50/60 Hz
• Netiešā mērīšana, izmantojot strāvas transformatorus (CT) ar 5A sekundāro strāvu
• Modbus RTU komunikācija pa RS485 saskarni uzticamai datu pārsūtīšanai
• Aktīvās enerģijas precizitātes klase 1 (IEC 62053-21/22) un reaktīvās enerģijas klase 2 (IEC 62053-23)
• Mēra aktīvo, reaktīvo un šķietamo jaudu, spriegumu, strāvu, frekvenci, jaudas koeficientu un enerģiju (imports/eksports)
• Kompakts DIN sliedes korpuss (3 moduļu platums) ar IP20 aizsardzību un IP51 spaiļu aizsardzību
• Plašs darba temperatūras diapazons no -25°C līdz +55°C
• Zems enerģijas patēriņš: mazāk nekā 10 VA uz fāzi

Specifikācijas

• Nominālais spriegums: 3x230/400V AC
• Nominālā frekvence: 50/60 Hz
• Strāvas mērīšana: netiešā, izmantojot CT, sekundārā 5A
• Komunikācija: Modbus RTU, RS485 saskarne
• Aktīvās enerģijas precizitāte: 1. klase (IEC 62053-21/22)
• Reaktīvās enerģijas precizitāte: 2. klase (IEC 62053-23)
• Mērītie parametri: aktīvā/reaktīvā/šķietamā jauda, spriegums, strāva, frekvence, jaudas koeficients, aktīvā/reaktīvā enerģija (imports/eksports)
• Montāža: DIN sliede, 3 moduļu platums
• Darba temperatūra: -25°C līdz +55°C
• Uzglabāšanas temperatūra: -40°C līdz +85°C
• Relatīvais mitrums: līdz 95% bez kondensācijas
• Korpusa aizsardzība: IP20; spailes: IP51
• Enerģijas patēriņš: <10 VA uz fāzi
• Saderība: SolarEdge invertori un uzraudzības platforma

Kā lietot

Uzstādiet skaitītāju uz DIN sliedes sadalnē, pievienojiet strāvas transformatorus atbilstoši fāžu secībai un pievienojiet RS485 kabeli pie SolarEdge invertora vai komunikācijas moduļa. Pēc tam konfigurējiet Modbus adresi un reģistrus SolarEdge monitoringa platformā, lai sāktu datu vākšanu.

Padoms: vienmēr izmantojiet ekranētu vīto pāri RS485 savienojumam un pareizi terminējiet kopni, lai izvairītos no komunikācijas kļūdām. Pirms nodošanas ekspluatācijā pārbaudiet, vai CT ir pareizi orientēti un atbilst fāžu secībai.
