Sprieguma regulatora PCB komplekts H-TRONIC LM317-T 1.2–32 V līdzstrāvai (komplektā bez regulatora)

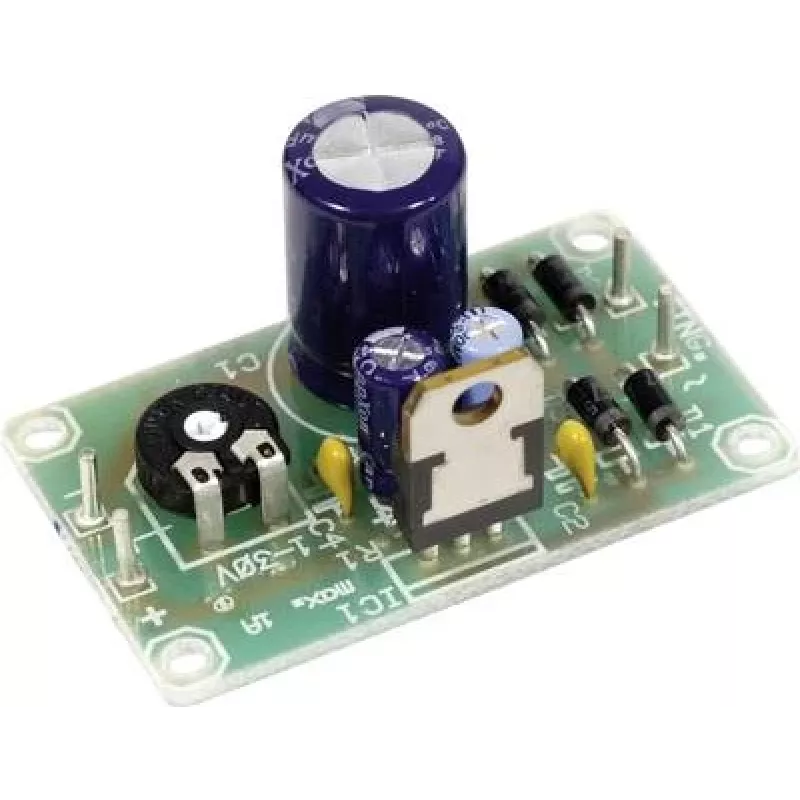

Šis H-TRONIC iespiedshēmas plates komplekts ir paredzēts, lai izveidotu regulējamu sprieguma regulatoru, izmantojot LM317-T mikroshēmu. Plate ir kompakta, ar marķētiem savienojumiem un vietu trimmerim, kas ļauj precīzi iestatīt izejas spriegumu no 1,2 līdz 32 V līdzstrāvai. Komplektā nav iekļauts pats regulators, tāpēc vari izvēlēties sev piemērotāko LM317-T un siltuma izkliedes risinājumu. Pateicoties gatavajam izkārtojumam, ietaupi laiku, kas citādi būtu jāvelta plates projektēšanai un kodināšanai.

Praktiski pielietojumi

• Izveido regulējamu laboratorijas barošanas bloku elektronikas testēšanai.
• Izmanto prototipēšanā, kur nepieciešams mainīgs līdzspriegums.
• Remontē vai modernizē esošas iekārtas, kas izmanto LM317 regulatoru.
• Mācību projekti un praktiska iepazīšanās ar lineārajiem sprieguma regulatoriem.

Galvenie parametri

• Izejas sprieguma diapazons: 1.2–32 V līdzstrāva
• Maksimālais ieejas spriegums: līdz 25 V maiņstrāva (ievēro regulatora ierobežojumus)
• Regulatora ligzda: TO-220 korpuss (saderīgs ar LM317-T)
• Plates izmēri: aptuveni 50 mm (garums) × 31 mm (platums)
• Ietver vietu trimmerim, ieejas/izejas/regulēšanas spailēm un montāžas caurumiem
• Piegādāts kā komplekts bez LM317 regulatora; iekļauta montāžas instrukcija
