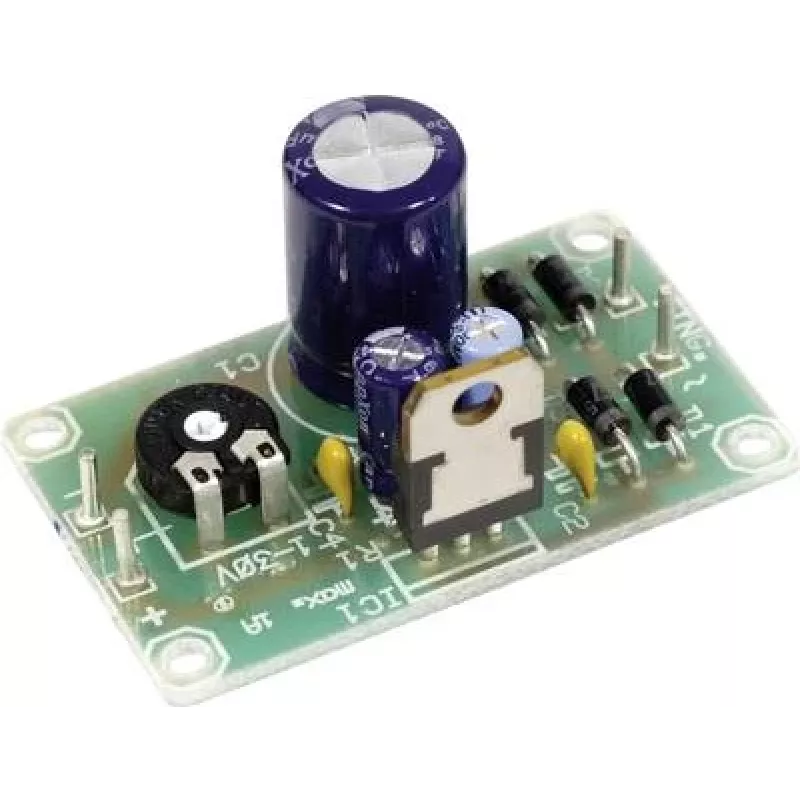

Sprieguma regulatora plate H-TRONIC 130312 ar LM317-T, izejas spriegums 1,2–32 V DC (samontēts bloks ar regulatoru)

Samontēta sprieguma regulatora plate H-TRONIC 130312 ir gatavs risinājums, kas balstīts uz regulējamā LM317-T regulatora. Tā nodrošina stabilu līdzstrāvas spriegumu no 1,2 līdz 32 V, un ir ideāli piemērota, ja nepieciešams kompakts, uzreiz lietojams sprieguma avots. Plate jau ir samontēta ar visiem nepieciešamajiem pasīvajiem komponentiem, tāpēc nav jālodē atsevišķas detaļas.

Praktiskas pielietošanas iespējas

• Darbagalda barošanas bloki hobijistiem un laboratorijām – regulējams spriegums dažādu shēmu testēšanai.
• Prototipēšana un elektronikas izstrāde – ātri iegūt vajadzīgo spriegumu bez papildu shēmošanas.
• Remonts un bojātu regulējamu barošanas moduļu nomaiņa – vienkārša integrācija esošajās iekārtās.
• Iebūvētas ierīces, kur nepieciešams mazs, regulējams līdzstrāvas avots.

Galvenie raksturlielumi

• Izejas spriegums: 1,2–32 V DC
• Maksimālā izejas strāva: 1 A
• Maksimālais ieejas spriegums: 25 V AC (vai atbilstošs līdzspriegums)
• Regulatora tips: regulējams lineārais regulators LM317-T TO-220 korpusā
• Izmēri: aptuveni 31 mm (platums) × 50 mm (garums)
• Piegādes komplektā: samontēta plate ar dokumentāciju

Lai lietotu, pievienojiet ieejas spailēm atbilstošu neregulētu līdzstrāvas vai maiņstrāvas avotu, ievērojot polaritāti. Izejas spriegumu regulē ar plates potenciometru. Ja strāva tuvojas 1 A vai ilgstoši strādājat pie lielas jaudas, piestipriniet regulatoram dzesētāju. Ieteicams, lai ieejas spriegums būtu vismaz pāris voltu augstāks par izejas spriegumu, lai regulators darbotos stabili.
