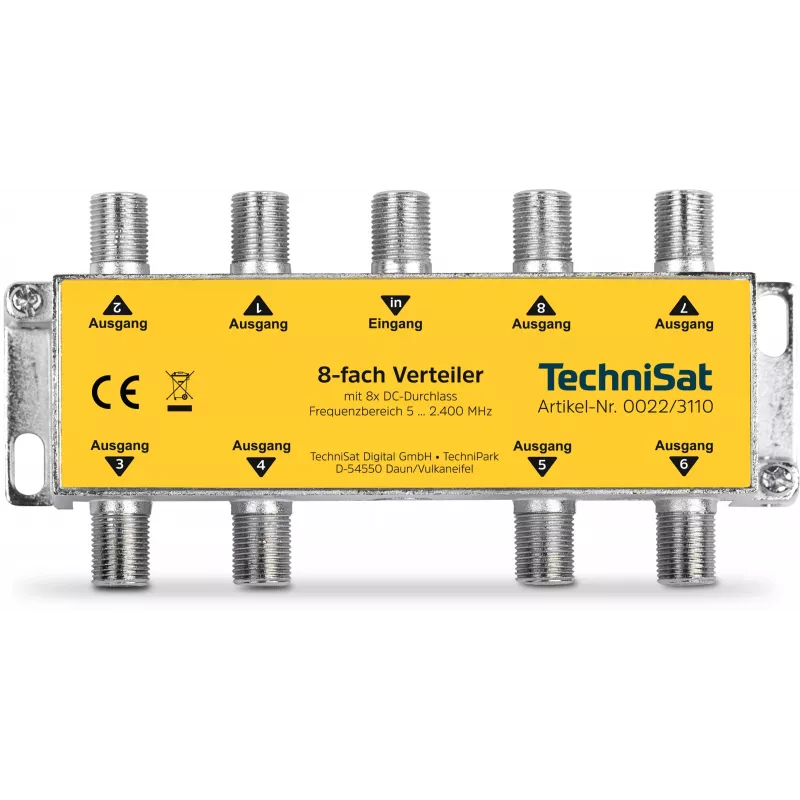

TechniSat 8 virzienu sadalītājs ar līdzstrāvas caurlaidi, bez diožu atdalīšanas (0022/3110)

Šis sadalītājs izceļas ar to, ka visos astoņos izvados tiek nodota līdzstrāva bez diožu atdalīšanas, kas padara to piemērotu satelīta un platjoslas kabeļu sistēmām, kur nepieciešama LNB vai pastiprinātāju barošana attālināti. Cieta cinka korpuss nodrošina izturību un ekranējumu virs 100 dB.

Galvenās priekšrocības

• Sadala vienu ieeju uz astoņām izejām 5–2400 MHz diapazonā
• Līdzstrāvas caurlaide visos izvados, maks. 24 V / 500 mA uz izvadu
• Bez diožu atdalīšanas, lai nodrošinātu zudumus nesaturošu līdzstrāvas pārraidi
• F savienotājs (sieviete) standarta koaksiālajiem savienojumiem
• Cieta cinka korpuss ar ekranējumu >100 dB

Ikdienas lietošanā

Sadalītājs saglabā signāla integritāti ar ievades zudumiem no 12,5 dB zemās frekvencēs līdz 15,5 dB satelīta starpfrekvencē. Izvadu savstarpējā izolācija pārsniedz 20 dB līdz 862 MHz un 16 dB līdz 2400 MHz, samazinot traucējumus starp pievienotajām ierīcēm.

Pilni tehniskie dati

• Ieeju skaits: 1
• Izeju skaits: 8
• Frekvenču diapazons: 5 – 2400 MHz
• Līdzstrāvas caurlaide: Jā, visos 8 izvados
• Diožu atdalīšana: Nav
• Ievades zudumi (5–40 MHz): aptuveni 12,5 dB
• Ievades zudumi (950–2400 MHz): aptuveni 14,5 – 15,5 dB
• Izolācija (izvads-izvads, 5–862 MHz): >20 dB
• Izolācija (izvads-izvads, 950–2400 MHz): >16 dB
• Impedance: 75 Ohm
• Savienotāja tips: F savienotājs (sieviete)
• Korpusa materiāls: Cieta cinka
• Maks. līdzstrāvas spriegums: 24 V
• Maks. līdzstrāvas stiprums: 500 mA (uz izvadu)
• Ekranējuma efektivitāte: >100 dB
• Atgriešanās zudumi (ieeja/izeja, 5–862 MHz): >10 dB
• Atgriešanās zudumi (ieeja/izeja, 950–2400 MHz): >8 dB

Nobeiguma piezīme

Izstrādāts SAT/BK sistēmām, šis sadalītājs ir uzticama izvēle signāla sadalei uz vairākiem uztvērējiem, vienlaikus saglabājot līdzstrāvas barošanu aktīvajām komponentēm.
