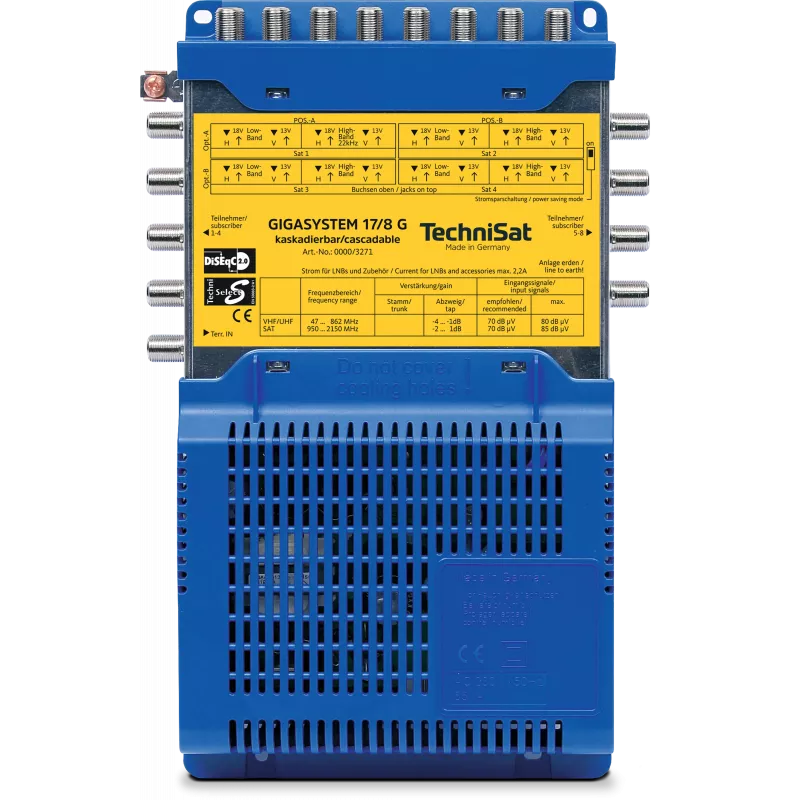

Satelīta un virszemes uztvērējs TechniSat GigaSystem 17/8 G

TechniSat GigaSystem 17/8 G ir kompakts daudzslēdzis, kas paredzēts satelīta un virszemes antenas signālu izplatīšanai līdz astoņiem abonentiem. Ierīcei ir 17 ieejas: 16 satelīta IF ieejas, kas apkalpo signālus no līdz četriem Quattro LNB (četri satelīta bloki uz vienu LNB), un viena virszemes antenas ieeja. Ienākošie signāli tiek apstrādāti individuāli un pastiprināti ar slīpuma kompensāciju, lai kompensētu lielāku kabeļa vājinājumu augstākās frekvencēs.

Praktiski pielietojumi

• Mazās un vidējās koplietošanas satelīta/virszemes sistēmās, piemēram, daudzdzīvokļu mājās vai mājās ar vairākām istabām.
• Uzstādījumos, kur nepieciešams izplatīt signālu no līdz četrām satelīta pozīcijām (četri Quattro LNB).
• Sistēmās, kur nepieciešams centrāls barots daudzslēdzis ar iespēju kaskādēt papildu abonentus.

Galvenās specifikācijas

• Ieejas: 16 satelīta IF ieejas + 1 virszemes ieeja (kopā 17)
• Izejas: 8 abonentu izejas
• Atbalsta līdz četriem Quattro LNB (četras satelīta pozīcijas)
• Iebūvēts tīkla adapteris, kas baro ierīci un līdz četrām kaskādēm, ieskaitot pieslēgtos LNB
• Maiņstrāvas barošana: 230 V, 50–60 Hz
• Izmēri (P×D×A): 175 × 55 × 277 mm
• Zīmols: TECHNISAT, MPN: 0000/3271, EAN: 4019588032712

Lietošana

Uzstādiet GigaSystem 17/8 G sausā, ventilējamā vietā un pievienojiet četru Quattro LNB izejas attiecīgajām 16 satelīta IF ieejām. Pievienojiet virszemes antenu paredzētajai virszemes ieejai. Pievienojiet abonentu koaksiālos kabeļus astoņām izejām. Iespraudiet komplektācijā iekļauto tīkla adapteri 230 V, 50–60 Hz kontaktligzdā, lai barotu ierīci; iekšējais barošanas avots baros ierīci un var apgādāt ar strāvu kaskādētos daudzslēdžus un pieslēgtos LNB, ja nepieciešams. Pārbaudiet signāla līmeņus katrā izejā un noregulējiet lejupējās iekārtas iestatījumus pēc vajadzības.

Ieteikumi

Lai iegūtu vislabākos rezultātus, izmantojiet augstas kvalitātes koaksiālos kabeļus un ievērojiet ieteiktos kaskādes un kabeļu garuma ierobežojumus, lai saglabātu signāla kvalitāti. Paplašinot sistēmu ar kaskādēm, pārliecinieties, ka kopējais enerģijas patēriņš nepārsniedz iekšējā tīkla adaptera jaudu; ļoti lielos tīklos apsveriet iespēju izmantot papildu barotus sadalītājus.
