Telegärtner 7-16 DIN leņķa spraudnis, 50 Ohm, sudraba, skavas stiprinājums J01120C0010

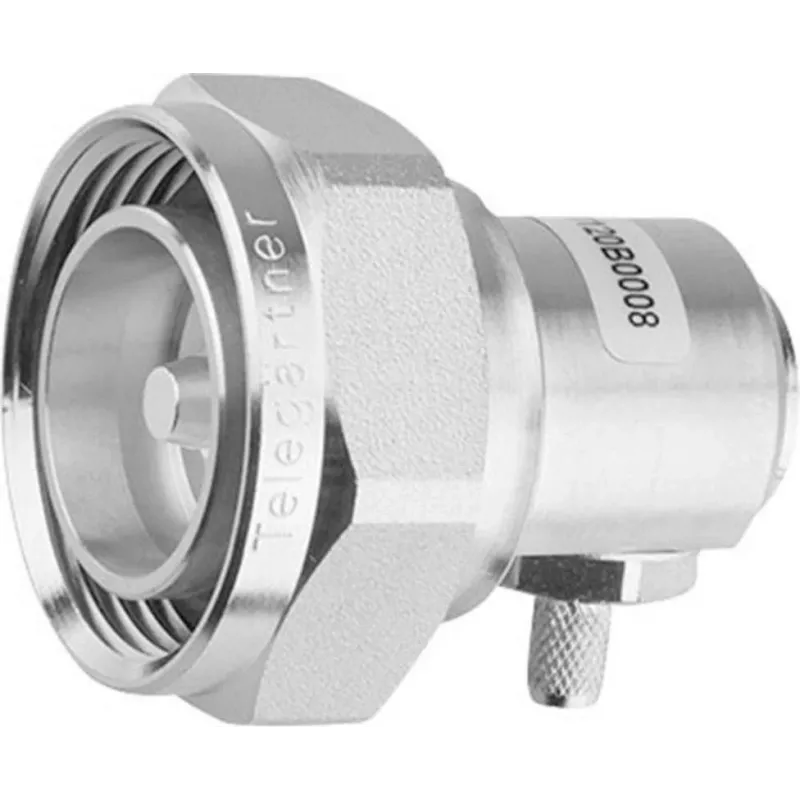

Ja kabelis jāievada šaurā vietā vai jāsavieno ar antenu, kas atrodas stūrī, parasts taisnais 7-16 DIN savienotājs bieži vien neder. Telegärtner J01120C0010 ir leņķa spraudnis, kas atrisina šo problēmu, vienlaikus nodrošinot izcilu RF veiktspēju līdz pat 7,5 GHz.

Kāpēc izvēlēties šo savienotāju

• Leņķa korpuss ļauj ietaupīt vietu un izvairīties no kabeļa liekšanas ar mazu rādiusu.
• Sudraba pārklājums uz kontaktiem un korpusa nodrošina zemu pretestību un minimālus signāla zudumus.
• PTFE dielektriķis garantē stabilus parametrus plašā temperatūras diapazonā no -55 °C līdz +155 °C.
• IP68 aizsardzība savienotā stāvoklī padara to piemērotu arī āra lietošanai.
• IzTur vismaz 500 savienošanas ciklus.

Tehniskā specifikācija

• Savienotāju sērija: 7-16 DIN
• Tips: spraudnis (tēviņš)
• Korpusa stils: leņķa (taisns leņķis)
• Impedance: 50 Ohm
• Kabeļa stiprinājuma metode: skava
• Saderīgo kabeļu grupa: G37 (LMR-400, HLF 400, CNT-400, RG 213/U, RG 214/U, RG 8/U)
• Frekvenču diapazons: DC - 7,5 GHz
• VSWR (maks.): ≤ 1,20 @ 6 GHz
• Ievades zudumi (maks.): ≤ 0,05 dB @ 1 GHz
• Dielektriskā caursitiena spriegums: 4 kVeff
• Izolācijas pretestība: ≥ 10 GΩ
• Centrālā kontakta pretestība: ≤ 0,4 mΩ
• Ārējā kontakta pretestība: ≤ 0,4 mΩ
• Kontaktu pārklājums: sudrabs
• Korpusa pārklājums: sudrabs
• Dielektriķa materiāls: PTFE
• Darba temperatūras diapazons: -55 °C līdz +155 °C
• Vides aizsardzība: IP68 (savienotā stāvoklī)
• Savienošanas cikli: ≥ 500

Kam piemērots

Šis savienotājs ir paredzēts radioamatieriem, telekomunikāciju inženieriem un visiem, kas strādā ar 7-16 DIN sistēmām, kur nepieciešama uzticama un izturīga savienojuma vieta. Pateicoties leņķa konstrukcijai, tas ir ideāls risinājums instalācijām, kur vietas ir maz, piemēram, iekštelpu sadalītājos vai antenu mastos.

Lietošanas piezīmes

Savienotājs tiek piestiprināts pie kabeļa, izmantojot skavas metodi. Pārliecinieties, ka kabelis atbilst G37 grupai. Savienojot, pievelciet savienotāju ar atbilstošu griezes momentu, lai nodrošinātu IP68 blīvējumu. Ieteicams izmantot pret mitrumu aizsargātus savienojumus arī citos posmos.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet savienojuma vietu, īpaši āra apstākļos. Ja izmantojat kabeli ar dubultu ekranējumu, pārliecinieties, ka skava cieši satver gan pinumu, gan foliju.
