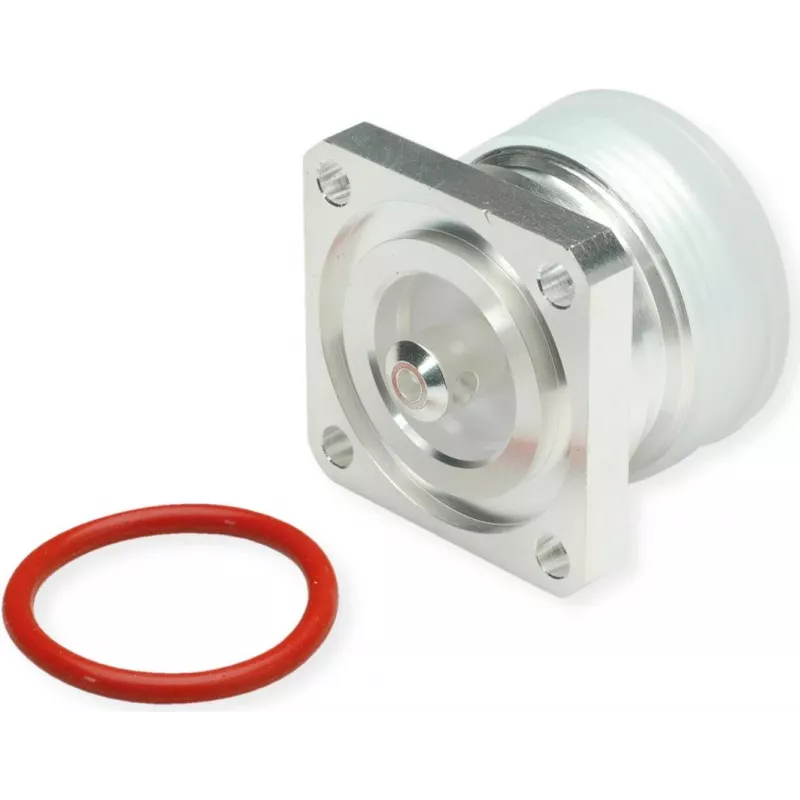

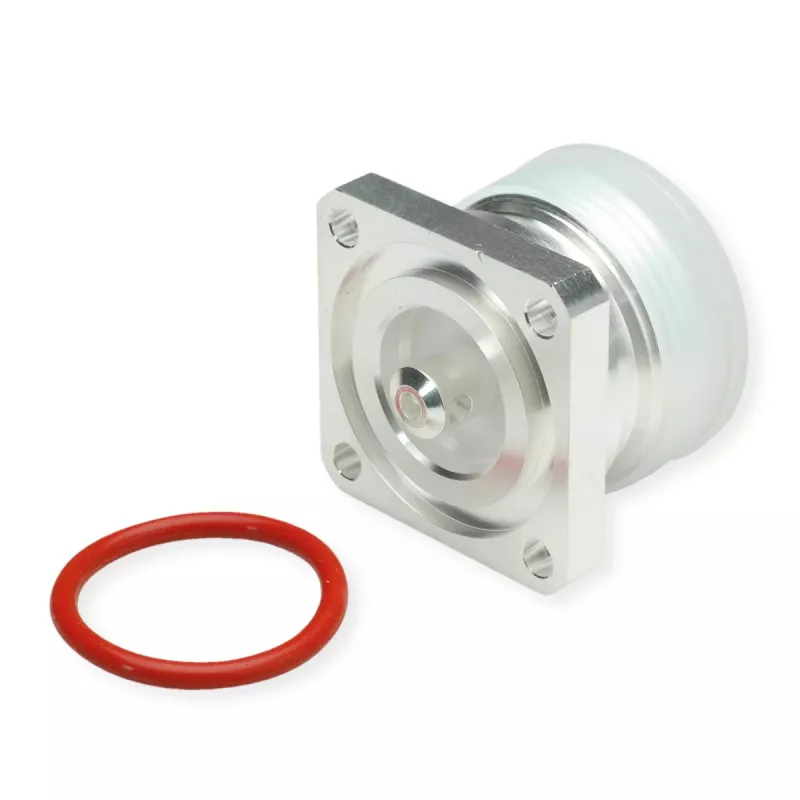

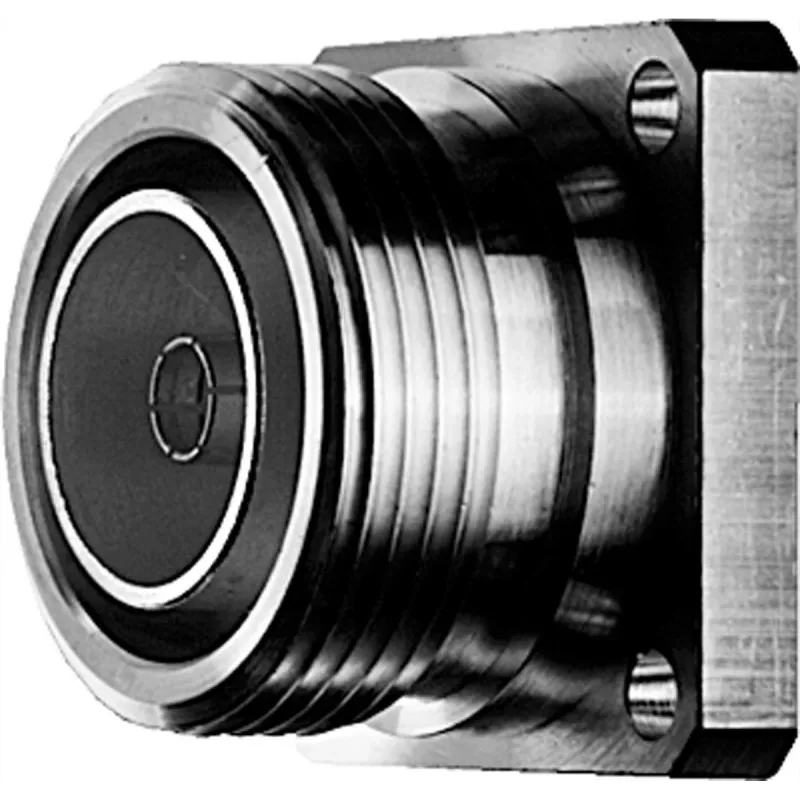

Telegärtner 7-16 DIN ligzdas savienotājs, panel montāža, 50 Ohm, sudraba

Kad būvējat vai remontējat RF sistēmu, kas strādā ar lielu jaudu, katrs savienojuma punkts ir kritisks. Šis Telegärtner 7-16 DIN ligzdas savienotājs nodrošina zemu atstarošanos un stabilu signālu pat skarbos apstākļos, tāpēc tas ir uzticams risinājums profesionāļiem, kuri nevar atļauties kompromisus.

Kāpēc izvēlēties šo savienotāju

• Izcils VSWR: ≤1,05 (DC–3 GHz), ≤1,10 (3–6 GHz), ≤1,15 (6–7,5 GHz) – minimāli atstarojumi, maksimāla jaudas pārvade.
• Zemi ievades zudumi: ≤0,05 dB pie 3 GHz – signāls paliek spēcīgs arī lielos attālumos.
• Augsta izolācijas pretestība: ≥10 GΩ – drošība un stabilitāte augstsprieguma apstākļos.
• Sudraba pārklājuma kontakti – zema pretestība un izturība pret koroziju.
• PTFE izolators – iztur augstas temperatūras un nodrošina ilgmūžību.
• Panel montāža ar 4 caurumu atloku – vienkārša un droša uzstādīšana.

Tehniskie dati

• Savienotāju sērija: 7-16 DIN
• Savienotāja tips: ligzda (female)
• Montāžas tips: panel montāža, 4 caurumu atloks
• Impedance: 50 Ohm
• Frekvences diapazons: DC līdz 7,5 GHz
• Dielektriskā caursitiena spriegums: 4 kVeff (jūras līmenī)
• Maksimālais darba spriegums: 2,7 kVeff (jūras līmenī)
• Centrālā kontakta pretestība: ≤0,4 mΩ
• Ārējā kontakta pretestība: ≤0,2 mΩ
• Centrālā kontakta pieslēgums: lodēšana
• Ārējā kontakta pieslēgums: lodēšana
• Korpusa materiāls: misiņš
• Korpusa pārklājums: sudrabs
• Izolatora materiāls: PTFE
• Darba temperatūras diapazons: -55 °C līdz +155 °C
• Savienošanas cikli: ≥500
• IP aizsardzība (savienotā stāvoklī): IP68

Kam piemērots

Šis savienotājs ir ideāls radioamatieriem, telekomunikāciju inženieriem, raidītāju un uztvērēju staciju būvētājiem, kā arī visiem, kas strādā ar lieljaudas RF aprīkojumu. Pateicoties IP68 aizsardzībai, to var izmantot gan iekštelpās, gan ārpusē – pat skarbos laika apstākļos.

Kā lietot

Uzstādiet savienotāju panelī, izmantojot 4 caurumu atloku, un pielodējiet centrālo un ārējo kontaktu. Pārliecinieties, ka pretējais savienotājs ir tīrs un nebojāts, lai nodrošinātu optimālu veiktspēju. Savienojot, pievelciet ar roku – 7-16 DIN savienotāji ir paredzēti drošai un atkārtoti lietojamai savienošanai.

Padoms: Lai saglabātu IP68 aizsardzību, vienmēr pārbaudiet, vai savienojums ir pilnībā nostiprināts. Regulāri tīriet kontaktus ar speciālu līdzekli, lai novērstu oksidēšanos un saglabātu zemu pretestību.
