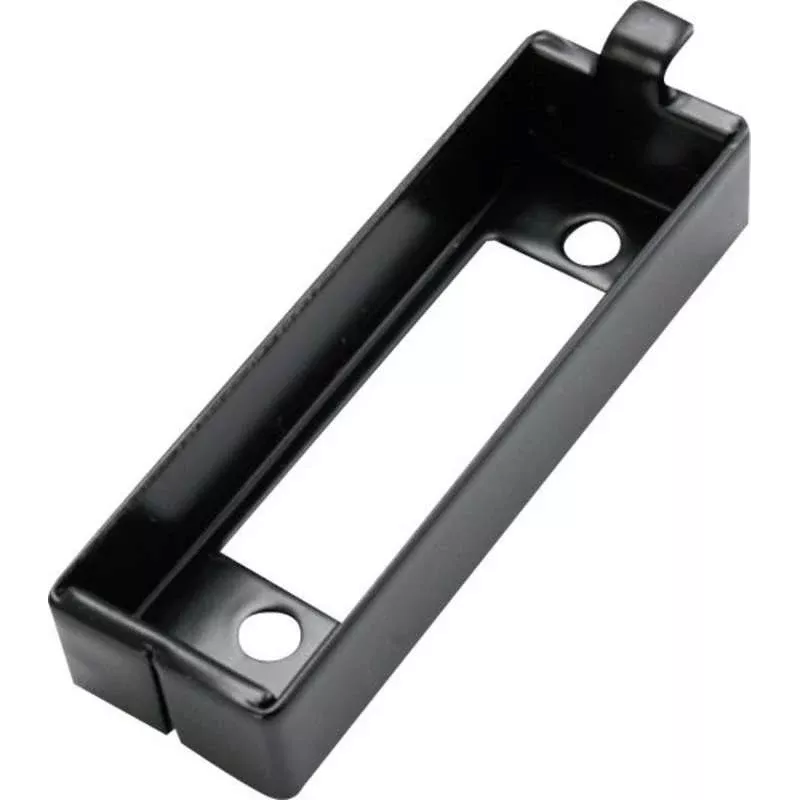

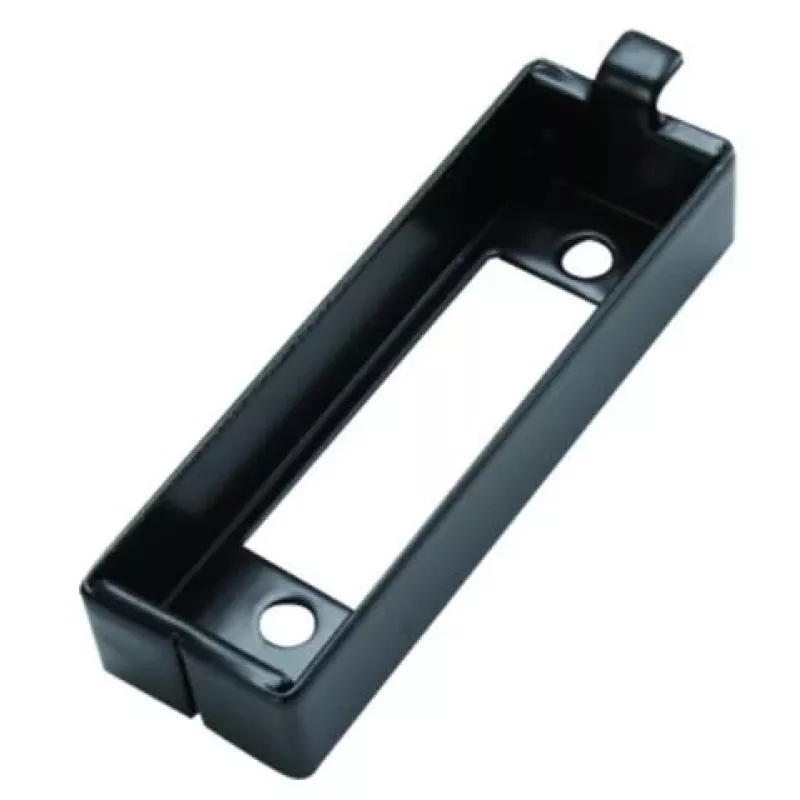

Telegärtner B03014A0937 montāžas fiksācijas paplāte 6 AMJ/UMJ moduļiem, cinkota tērauda

Seši AMJ vai UMJ datu moduļi vienā kompaktā paplātē, kas prasa tikai 30 mm iebūves dziļumu un 100 × 25 mm izgriezumu. Telegärtner B03014A0937 ir praktisks risinājums, ja sadales panelī vai ierīces korpusā jāizvieto vairāki moduļi, bet vieta ir ierobežota.

Galvenās priekšrocības

• Fiksācijas mehānisms notur moduļus droši – tie neizkustas pat vibrāciju vai pieskārienu laikā.
• Cinkota tērauda konstrukcija ir izturīga un pasargāta no korozijas.
• Vienkārša uzstādīšana: moduļi tiek ievietoti un nofiksēti, bet apkope vai pārbūve neprasa demontēt visu paneli.
• Kompaktais izmērs ļauj to iebūvēt arī šaurās nišās.

Kam piemērota

Šī paplāte ir domāta tīklu uzstādītājiem, elektriķiem un panelu montētājiem, kuri strādā ar strukturētās kabeļu sistēmas projektiem. Tā noder arī tad, ja ierīces korpusā nepieciešams sakārtot vairākus savienojumus vienuviet.

Tehniskie dati

• Produkta tips: montāžas fiksācijas paplāte
• Moduļu ietilpība: 6 moduļi
• Saderīgās moduļu sērijas: Telegärtner AMJ / UMJ
• Montāžas metode: iebūvējama / panelī
• Izgriezuma platums: 100 mm
• Izgriezuma augstums: 25 mm
• Iebūves dziļums: 30 mm
• Materiāls: cinkots lokšņu tērauds
• Krāsa: metāliska
• Moduļu nostiprināšana: fiksācija ar aizbīdni
• Vienības iepakojumā: 1

Kā lietot

Izmēriet un izgrieziet panelī 100 × 25 mm atveri. Ievietojiet paplāti no aizmugures vai priekšpuses atbilstoši korpusa konstrukcijai un nostipriniet to. Pēc tam ievietojiet līdz sešiem AMJ vai UMJ moduļiem, līdz tie nofiksējas ar klikšķi. Pārbaudiet, vai visi moduļi ir vienā līmenī un droši turas.

Padoms: pirms montāžas pārliecinieties, ka izgriezums ir precīzi 100 × 25 mm – pat neliela novirze var apgrūtināt fiksāciju. Ja strādājat putekļainā vidē, pēc uzstādīšanas izpūtiet paplāti ar saspiestu gaisu, lai fiksācijas mehānisms darbotos bez aizķeršanās.
