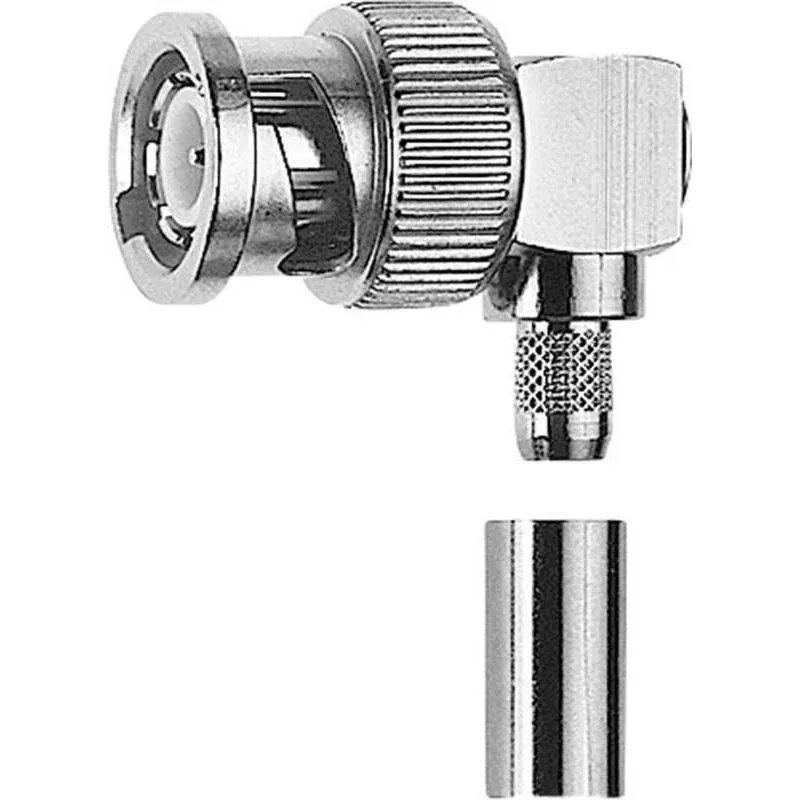

TELEGÄRTNER BNC 90° leņķa krimpēšanas/lodēšanas spraudnis 50 Ohm RG-174/RG-188/RG-316 (J01000A0033)

Ja jūsu RF projekta telpa ir ierobežota un taisns BNC savienotājs liek kabelim locīties pārāk stipri, TELEGÄRTNER J01000A0033 ir risinājums. Šis 90° leņķa BNC spraudnis novirza kabeli paralēli panelim, mazinot spriegumu un atbrīvojot blakus esošās pieslēgvietas. Tas ir paredzēts tiem, kas strādā ar tieviem koaksiālajiem kabeļiem – RG-174, RG-188A/U un RG-316/U – un kuriem nepieciešama uzticama 50 Ohm savienojuma vieta.

Galvenās priekšrocības

• 90° leņķa BNC spraudnis ar 50 Ohm pretestību
• Savietojams ar RG-174, RG-188A/U un RG-316/U kabeļiem
• Divējāda terminācija: krimpēšana vai lodēšana centrālajam kontaktam
• Zelta pārklājuma centrālais kontakts nodrošina stabilu signāla pārraidi
• Niķeļa pārklājuma misiņa korpuss – izturīgs un pret koroziju noturīgs
• PTFE izolācija – plašs darba temperatūras diapazons

Praktiskā lietošana

Šis savienotājs ir piemērots RF lietojumiem līdz 4 GHz, tostarp video, testa iekārtām un mazjaudas RF saitēm. 90° konstrukcija samazina kabeļa lieces rādiusu un mehānisko slogu, pagarinot montāžas kalpošanas laiku šaurās vietās. Krimpēšanas/lodēšanas iespēja ļauj veikt gan lauka, gan darbnīcas termināciju, savukārt zelta kontakts saglabā zemu kontakta pretestību arī pēc daudziem savienošanas cikliem.

Pilna specifikācija

• Savienotāja tips: BNC spraudnis, tēviņš
• Savienotāja stils: 90° leņķis
• Pretestība: 50 Ohm
• Terminācijas metode: krimpēšana / lodēšana
• Kabeļu grupa: G08 (RG-174, RG-188A/U, RG-316/U)
• Kontakta pārklājums: zelts
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Izolācijas materiāls: PTFE
• Frekvenču diapazons: DC līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Izolācijas pretestība: ≥ 5 GΩ
• Izturība: ≥ 500 savienošanas cikli
• Darba temperatūra: -55°C līdz +155°C

Nobeigumā

TELEGÄRTNER precīzā apstrāde un kvalitatīvie materiāli padara šo savienotāju par uzticamu komponentu profesionālām RF montāžām. Pirms lodēšanas notīriet centrālo kontaktu un izmantojiet piemērotu krimpēšanas instrumentu, lai nodrošinātu ilgmūžīgu savienojumu.
