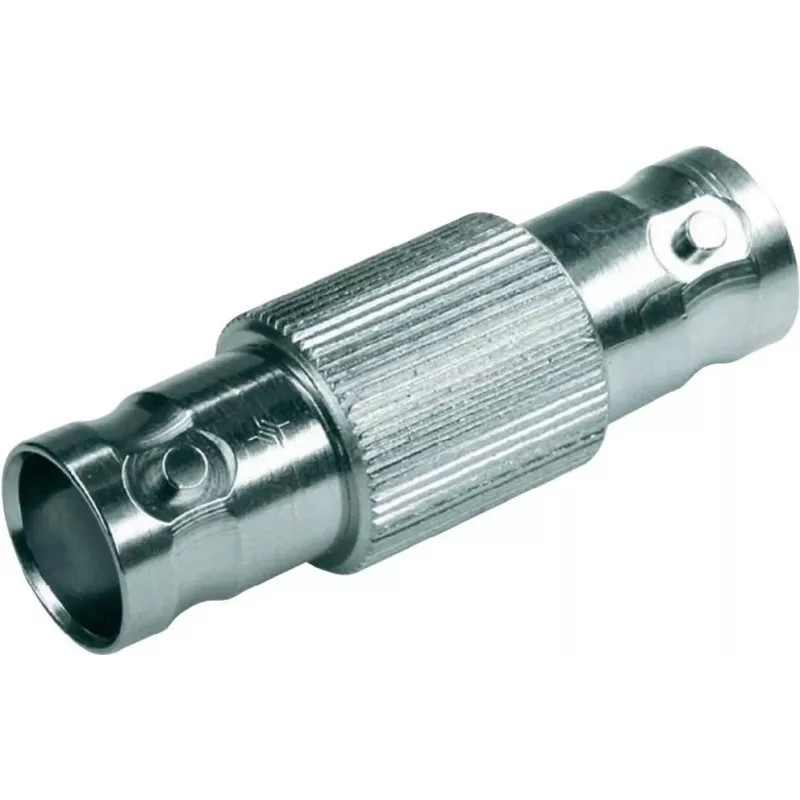

Telegärtner BNC adapteris BNC ligzda uz BNC ligzdu J01005A0006

Ja vajag savienot divus BNC kabeļus vai pagarināt līniju bez kvalitātes zudumiem, šis Telegärtner adapteris nodrošina stabilu signālu līdz pat 4 GHz. Tā konstrukcija ir vienkārša un uzticama – abos galos BNC ligzdas (sieviešu), kas ļauj ātri savienot divus BNC tēviņu savienotājus.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Zems VSWR: ≤1,2 (līdz 2 GHz)
• Zelta pārklājuma kontakti nodrošina uzticamu savienojumu
• PTFE izolācija – izturīga pret temperatūras svārstībām
• Atbilst RoHS prasībām

Kam piemērots

Šis adapteris ir paredzēts radiofrekvenču (RF) sistēmu lietotājiem, kas strādā ar 50 omu koaksiālajām līnijām. Tas noderēs gan profesionāļiem testēšanas laboratorijās, gan radioamatieriem, gan ikvienam, kam nepieciešams savienot divus BNC kabeļus bez signāla zudumiem. Pateicoties tiešajai (inline) konstrukcijai, to var izmantot gan pastāvīgā instalācijā, gan brīvi karājošā veidā.

Tehniskā specifikācija

• Savienotājs 1: BNC ligzda (sieviešu)
• Savienotājs 2: BNC ligzda (sieviešu)
• Pretestība: 50 Ω
• Adaptera tips: taisns
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolācijas materiāls: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Spriegums: 500 V (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Kontaktu pretestība (iekšējā): ≤ 1,5 mΩ
• Kontaktu pretestība (ārējā): ≤ 1 mΩ
• Darba temperatūras diapazons: no -55 °C līdz +155 °C
• Montāžas tips: tiešais / brīvi karājošais
• Atbilst standartam: IEC 60169-8
• Iepakojuma daudzums: 1 gabals

Kā lietot

Pievienojiet adapteri starp diviem BNC kabeļiem ar tēviņa savienotājiem. Pārliecinieties, ka savienojumi ir cieši, un pagrieziet bajonetes fiksatoru, līdz tas nofiksējas. Pirms lietošanas pārbaudiet, vai pretestība atbilst jūsu sistēmai (50 Ω).

Mūsu vērtējums

Augstas kvalitātes BNC adapteris, kas izturīgi kalpos prasīgās RF aplikācijās. Zelta kontakti un PTFE izolācija nodrošina ilgmūžību un stabilus parametrus.
