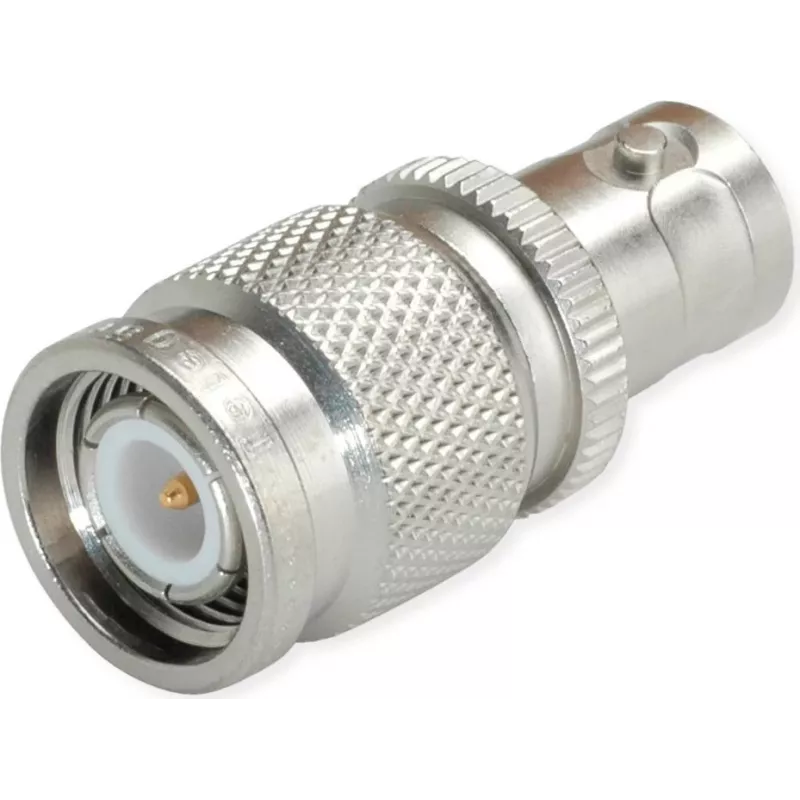

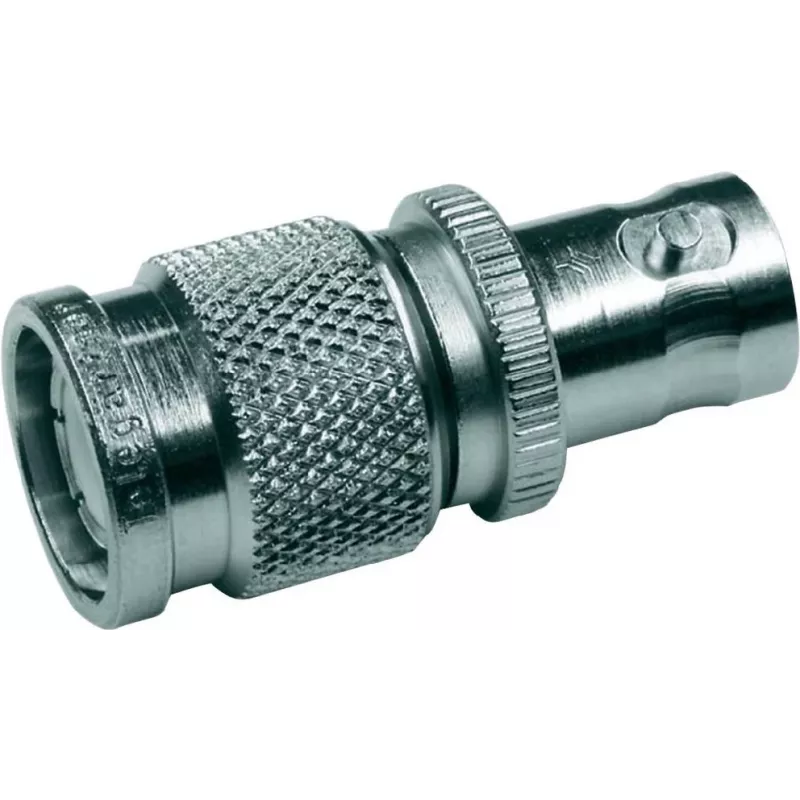

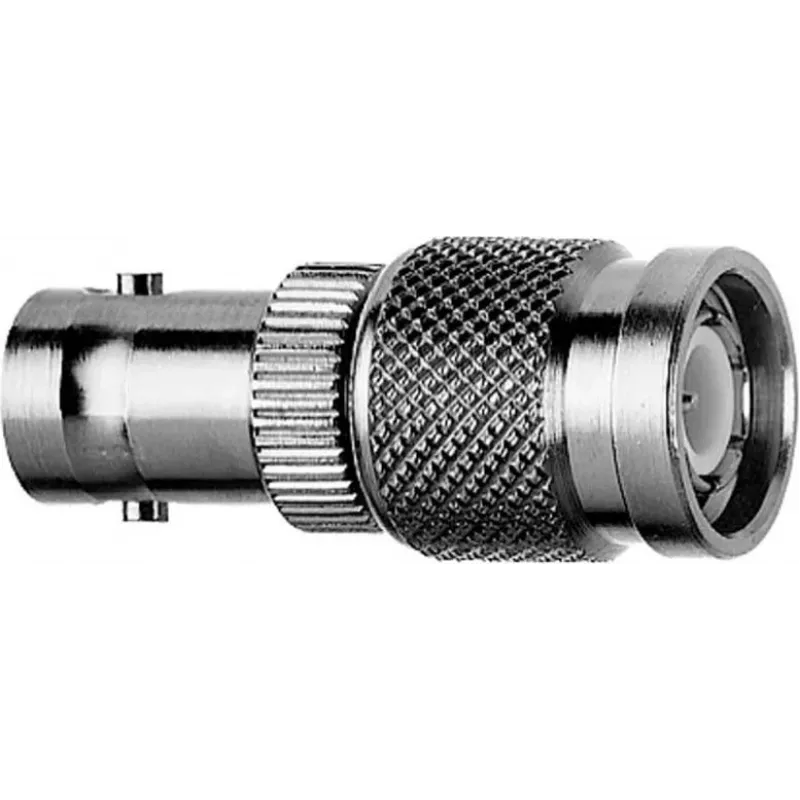

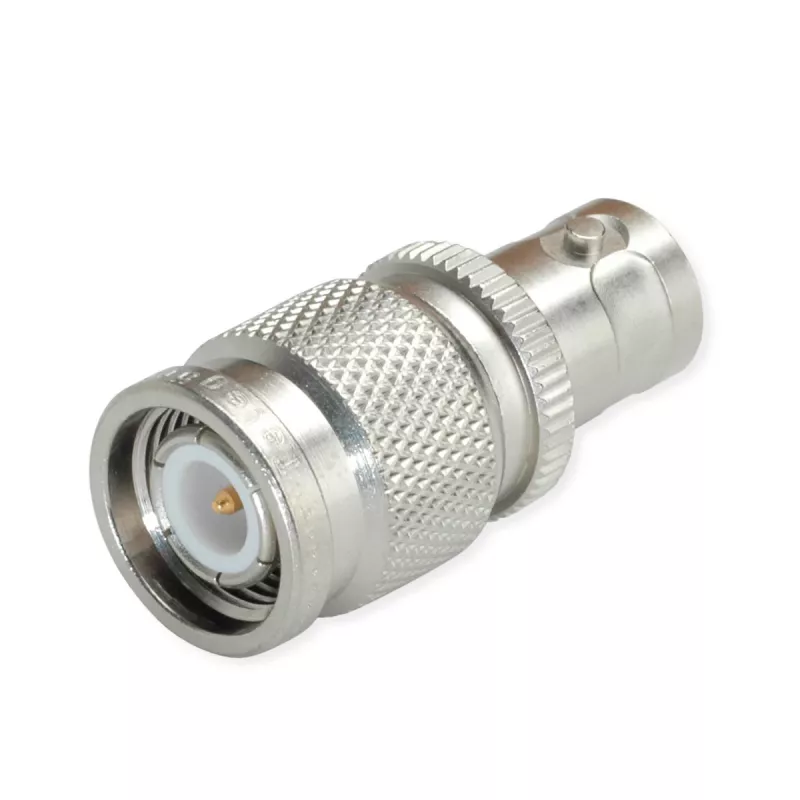

Telegärtner BNC Female to TNC Male adapteris, 50 Ohm, niķelēts misiņš, DC-4 GHz, taisns

Kad BNC ligzda jāsavieno ar TNC kontaktdakšu, parasti nepietiek ar vienkāršu pāreju — vajag stabilu 50 Ohm savienojumu, kas neievieš zudumus. Šis Telegärtner adapteris nodrošina tiešu BNC female uz TNC male pāreju līdz pat 4 GHz ar zemu VSWR ≤ 1,25, tāpēc signāls paliek tīrs gan mērījumos, gan antenu līnijās.

Kam tas noder

RF tehniķiem, tīklu inženieriem un elektronikas entuziastiem, kuri testa stendos, antenu sistēmās vai vecākā aparatūrā saskaras ar atšķirīgiem RF savienotāju tipiem. Ja jums ir BNC izeja un TNC ieeja (vai otrādi), šis adapteris atrisina saderības problēmu bez lodēšanas vai kabeļu pārbūves.

Galvenās priekšrocības

• BNC female (ligzda) uz TNC male (kontaktdakša) taisns adapteris
• 50 Ohm pretestība RF lietojumiem
• Frekvenču diapazons no DC līdz 4 GHz
• Zems VSWR ≤ 1,25 visā joslā
• Niķelēts misiņa korpuss izturībai
• Zelta pārklājuma iekšējais vadītājs drošam kontaktam
• PTFE izolators augstai temperatūrai
• Darba temperatūra no -55 °C līdz +155 °C

Specifikācijas

• Savienotājs 1: BNC female
• Savienotājs 2: TNC male
• Pretestība: 50 Ω
• Frekvenču josla: DC - 4 GHz
• VSWR: ≤ 1,25
• Dielektriķa pārbaudes spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Iekšējā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Korpuss: misiņš, niķelēts
• Iekšējais vadītājs: misiņš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -55 °C līdz +155 °C

Kā lietot

Pievienojiet adapteri BNC female portam un TNC male ierīcei. Pārliecinieties, ka abi savienotāji ir tīri un nebojāti. BNC savienotājs ir ar bajonetes fiksāciju — pagrieziet, līdz tas nofiksējas, bet negrieziet ar spēku. TNC savienotājs ir vītņots, tāpēc pievelciet to ar roku, nepārslogojot vītni.

Padoms: pirms pievienošanas notīriet savienotājus no putekļiem un mitruma. Ja izmantojat ārpus telpām, aizsargājiet savienojumu ar laikapstākļu izturīgu lenti vai gumijas uzmavu, lai novērstu koroziju. Regulāri pārbaudiet VSWR, lai pārliecinātos, ka savienojums nav bojāts.
