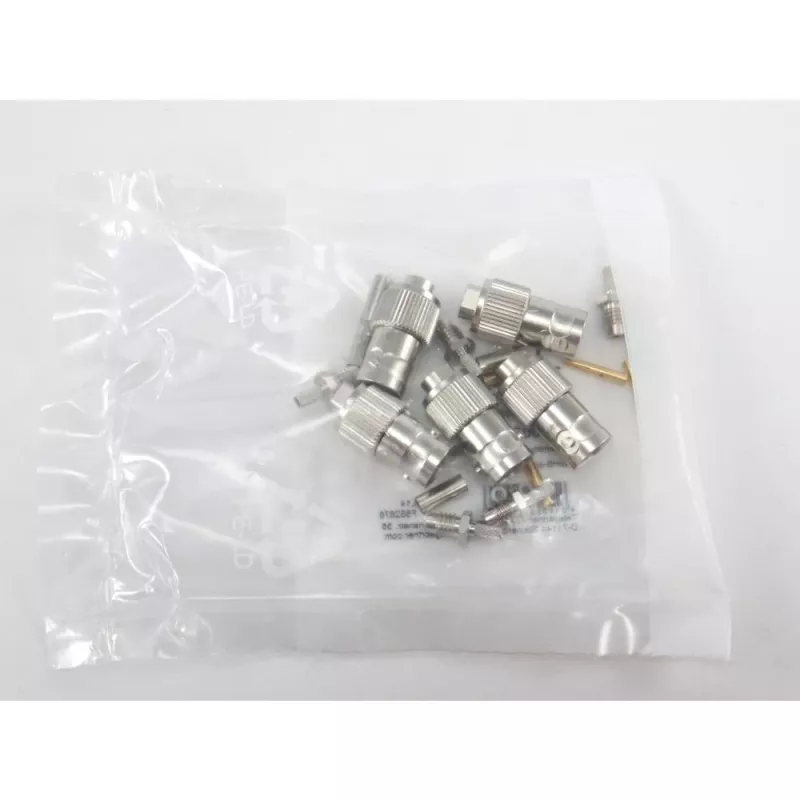

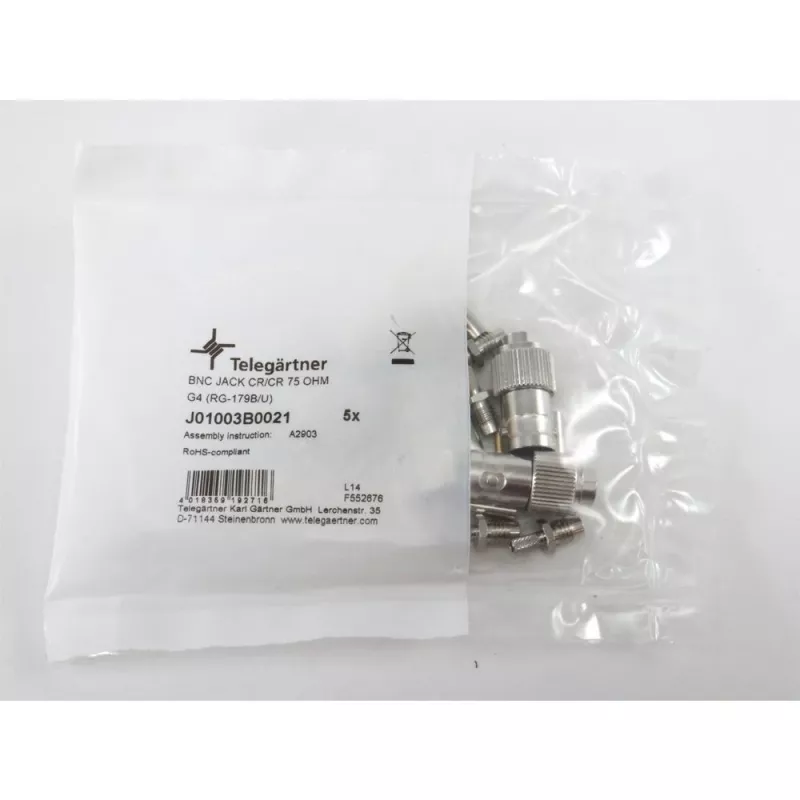

Telegärtner BNC kabeļa ligzda ar presēšanas (crimp) montāžu G04 75 Ohm RG-179B/U kabelim, 5 gab. J01003B0021

Ja būvējat vai remontējat video un RF signāla ceļus, šī Telegärtner BNC ligzda ar presēšanas montāžu ir paredzēta tieši jums. Tā nodrošina drošu savienojumu ar RG-179B/U kabeli (G04 grupa) un stabīlu signāla pārraidi līdz pat 1 GHz.

Priekšrocības

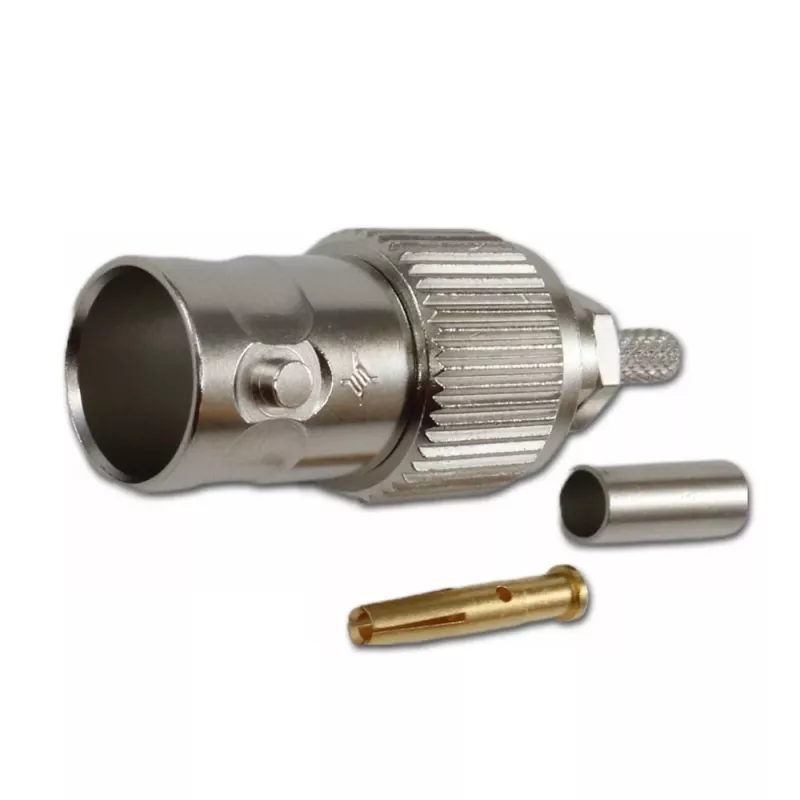

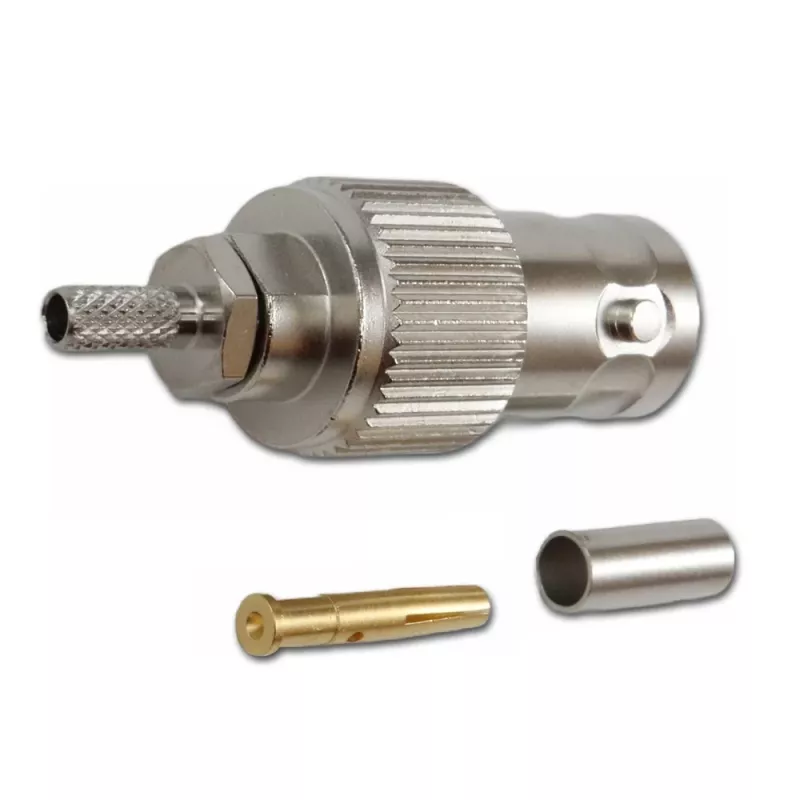

Zelta pārklājuma centrālais kontakts un niķelēta misiņa korpuss nodrošina izcilu vadītspēju un izturību pret koroziju. PTFE izolācija saglabā stabilus parametrus plašā temperatūras diapazonā no -40°C līdz +85°C, tāpēc savienotājs ir uzticams gan iekštelpās, gan ārpusē.

Kam piemērota

• Raidorganizāciju un video aprīkojumam
• RF signāla savienojumiem
• Koaksiālo kabeļu mezgliem

Galvenie tehniskie dati

• Savienotāja tips: BNC ligzda (female)
• Pretestība: 75 Ohm
• Montāža: presēšana (crimp)
• Kabeļa grupa: G04 (RG-179B/U)
• Frekvences diapazons: līdz 1 GHz
• Spriegums: 500 V rms
• Iepakojums: 5 gab.

Kā lietot

Noņemiet kabeļa apvalku atbilstoši G04 grupai, atsedziet centrālo vadītāju un ekrānu, tad uzspiediet savienotāju un izmantojiet presēšanas instrumentu, lai droši nostiprinātu gan centrālo kontaktu, gan ekrāna uzmavu. BNC savienojums ir ar bajonetes fiksatoru – pagrieziet par ceturtdaļapgriezienu, līdz tas nofiksējas, nevis skrūvējiet kā vītņotu savienotāju.

Ieteikums: vienmēr izmantojiet pareizā izmēra presēšanas instrumentu un pārbaudiet, vai kabelis atbilst G04 grupai (RG-179B/U). Nekvalitatīva presēšana var radīt signāla zudumus un atstarojumus, tāpēc veltiet laiku pareizai montāžai.
