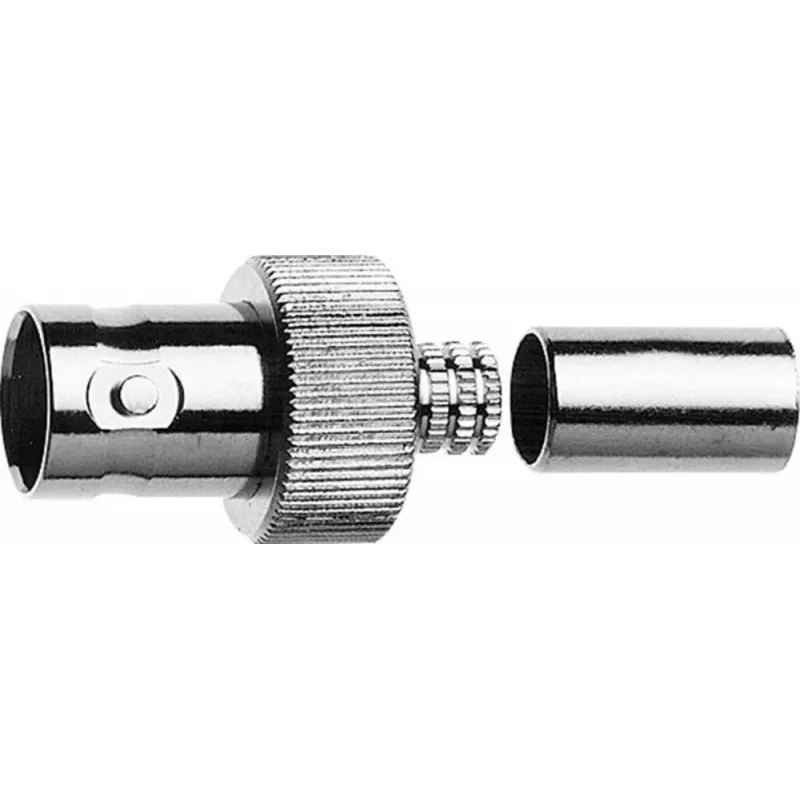

Telegärtner BNC kabeļa ligzda ar presēšanas montāžu G30 50 Ohm LMR-240 kabelim, 5 gab. J01001A0073

Kad vajag uzticamu 50 Ohm savienojumu līdz pat 4 GHz, šī Telegärtner BNC kabeļa ligzda ar presēšanas montāžu LMR-240 kabelim ir praktisks risinājums. Tā nodrošina stabilu signālu bez lodēšanas – presēšana gan centrālajam, gan ārējam vadītājam.

Priekšrocības

• Presēšanas montāža – izturīgs savienojums, kas nebaidās no vibrācijām.
• Zelta pārklājums uz centrālā kontakta – zema kontaktu pretestība un ilgs kalpošanas laiks.
• Niķelēts misiņa korpuss – izturīgs pret koroziju.
• PTFE izolators – stabils pretestības līmenis un zemi zudumi visā frekvenču diapazonā.
• Bayonet tipa fiksators – ātri un vienkārši savienojami, nav nepieciešams griezt vītni.

Kam piemērots

• RF testēšanas un mērījumu iekārtām
• Antenu un apraides sistēmām
• Telekomunikāciju infrastruktūrai
• Rūpnieciskām RF iekārtām

Galvenie parametri

• Savienotāja sērija: BNC
• Savienotāja tips: kabeļa ligzda (female)
• Pretestība: 50 Ohm
• Montāžas veids: presēšana (iekšējais un ārējais vadītājs)
• Savietojamība: LMR-240 kabelis
• Kabeļa grupa: G30 (1.5/3.8)
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Spriegums: 500 V (maksimums)
• Kontakta pārklājums: zelts
• Korpusa pārklājums: niķelis
• Korpusa materiāls: misiņš
• Izolatora materiāls: PTFE
• Darba temperatūra: no -40°C līdz +85°C
• VSWR: ≤ 1.25 @ 3 GHz
• Iepakojums: 5 gab.

Kā lietot

Noņemiet LMR-240 kabeļa apvalku atbilstoši G30 grupas izmēriem, uzspiediet savienotāju un izmantojiet presēšanas instrumentu gan centrālajam, gan ārējam vadītājam. Pārbaudiet, vai centrālais kontakts ir tīrs un pareizi ievietots.

Ieteikums: vienmēr izmantojiet presēšanas instrumentu, kas paredzēts tieši G30 grupai un LMR-240 kabelim, lai nodrošinātu drošu un ilgmūžīgu savienojumu. Pārbaudiet VSWR pēc montāžas, lai pārliecinātos par kvalitāti.
