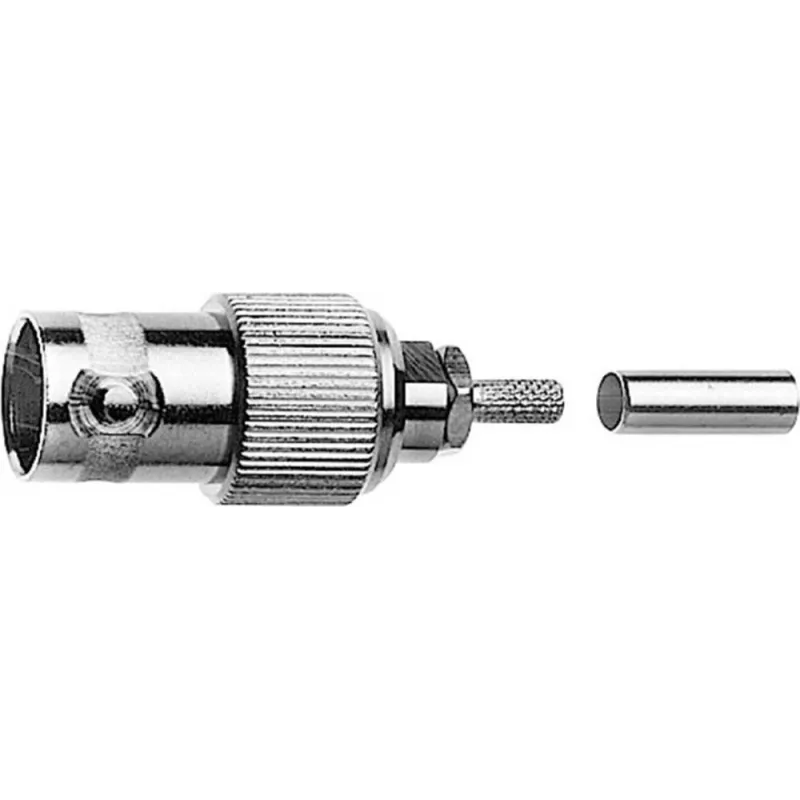

Telegärtner BNC kabeļa ligzda Crimp G03 50 Ohm, crimp/crimp, A2913, G03 (RG178 B/U) - 1 gab. (J01001B0060)

Ja vajag uzticamu BNC savienojumu tieši RG178 B/U kabelim, šis Telegärtner J01001B0060 nodrošina 50 Ohm pretestību un stabilu signālu no līdzstrāvas līdz 4 GHz. Ideāli piemērots RF, video un testa iekārtām, kur svarīga precizitāte un izturība.

Kāpēc izvēlēties šo BNC ligzdu

• Frekvenču diapazons līdz 4 GHz ar VSWR ≤ 1,3 pie 3 GHz – mazi atstarojumi, tīrs signāls.
• Zelta pārklājuma centrālais kontakts un berilija vara detaļas nodrošina ilgmūžību un korozijas izturību.
• Crimp/crimp terminācija – uzticams savienojums ar speciālu instrumentu, piemērots profesionālai lietošanai.
• Niķelēts misiņa korpuss un PTFE izolators – izturīgs pret ārējiem faktoriem, stabils elektriski.
• Darba temperatūra no -40°C līdz +85°C – piemērots dažādiem apstākļiem.
• 500 V RMS sprieguma nomināls un 500 savienošanas cikli – izturīgs ikdienas lietošanā.

Kam piemērots

Šis BNC ligzda (female) ir paredzēta RG178 B/U kabelim ar G03 grupu. To bieži izmanto radiofrekvences (RF) shēmās, datu pārraidē, video signālos un testa mērīšanas iekārtās. Ja strādājat ar smalkiem koaksiālajiem kabeļiem un nepieciešams kvalitatīvs savienojums, šis Telegärtner risinājums būs īstais.

Galvenie tehniskie dati

• Savienotāja sērija: BNC
• Dzimums: ligzda (female)
• Pretestība: 50 Ohm
• Terminācija: crimp (ārējais un iekšējais vads)
• Kabeļa grupa: G03 (RG178 B/U)
• Korpusa materiāls: misiņš, niķelēts
• Kontakta materiāls: misiņš / berilija varš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -40°C līdz +85°C
• Iepakojums: 1 gabals

Kā lietot

Notīriet RG178 B/U kabeli atbilstoši crimp savienotāja prasībām, uzmanīgi noņemot ārējo apvalku un dielektriķi, lai atklātu centrālo vadu. Ievietojiet kabeli savienotājā tā, lai centrālais vads nonāk kontaktligzdā, bet pinums saskaras ar korpusu. Izmantojiet crimp instrumentu, lai saspiestu gan centrālo, gan ārējo kontaktu. Pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma.

Padoms: vienmēr izmantojiet pareizā izmēra crimp matricu RG178 kabelim, lai izvairītos no bojājumiem. Pēc savienojuma izveides pārbaudiet VSWR ar refleksometru – tas palīdzēs nodrošināt optimālu veiktspēju jūsu RF sistēmā.
