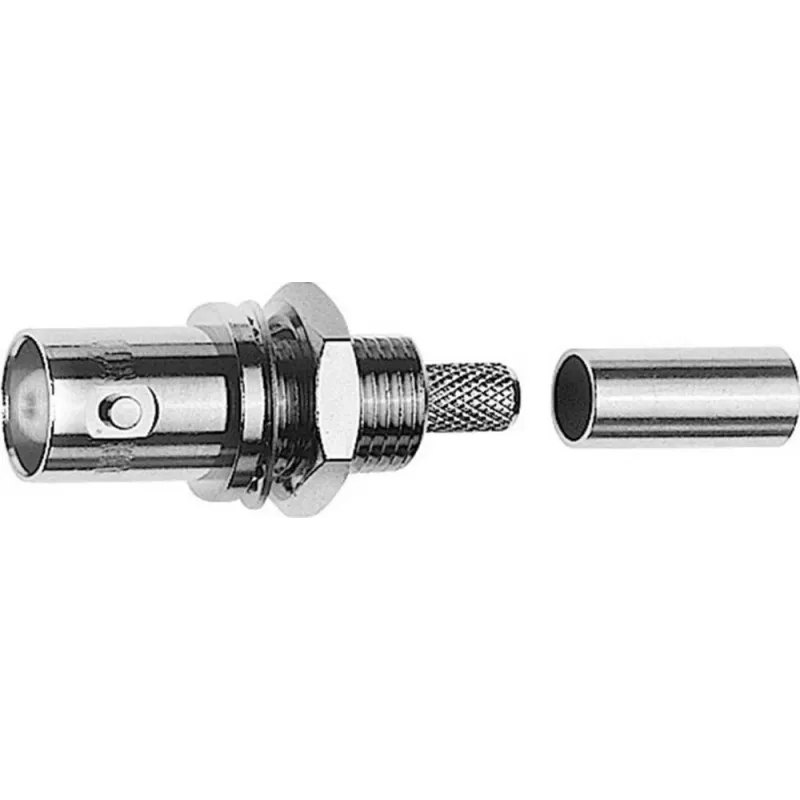

Telegärtner BNC kabeļa savienotājs (ligzda) crimp 50 Ohm RG-58 C/U (J01001A0078)

Ja vajag uzticamu 50 Ohm BNC savienojumu RG-58 C/U kabelim, šis Telegärtner J01001A0078 ir praktisks risinājums ar crimp termināciju. Savienotājs nodrošina stabilu signālu līdz pat 4 GHz, pateicoties zelta pārklājuma centrālajam kontaktam un PTFE izolatoram.

Kāpēc izvēlēties šo

• Zelta pārklājums uz centrālā kontakta – zema kontaktu pretestība un izturība pret koroziju.
• PTFE izolators – iztur augstas temperatūras un nodrošina zudumus.
• Niķelēts misiņa korpuss – mehāniski izturīgs ikdienas lietošanā.
• Crimp terminācija – drošs savienojums ar speciālu instrumentu palīdzību.

Kam piemērots

Šis BNC savienotājs ir paredzēts tiem, kas strādā ar RF signāliem: instrumentu izgatavotājiem, video uzstādītājiem, komunikāciju sistēmu tehniķiem. Tas der, ja nepieciešams 50 Ohm pretestības savienojums ar RG-58 C/U kabeli un crimp montāžu.

Galvenie tehniskie dati

• Savienotāja tips: BNC
• Dzimums: ligzda (female)
• Pretestība: 50 Ohm
• Montāžas tips: kabeļa montāža
• Terminācija: crimp (crimp/crimp)
• Savietojamais kabelis: RG-58 C/U (grupa G01)
• Frekvences diapazons: DC līdz 4 GHz
• Dielektriskā caursitiena spriegums: 1500 Vrms
• Izolācijas pretestība: ≥ 5 GΩ
• Savienošanas cikli: ≥ 500
• Darba temperatūra: -40°C līdz +85°C
• Korpusa materiāls: misiņš, niķelēts
• Kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Iepakojuma daudzums: 1 gab.

Lietošana

Lai uzstādītu, nogrieziet RG-58 C/U kabeli, noņemiet apvalku un ekrānu atbilstoši crimp savienotāja prasībām, ievietojiet kabeli savienotājā un izmantojiet crimp instrumentu, lai saspiestu kontaktu un uzmavu. Pārbaudiet, vai centrālais vads ir tīrs un nav īssavienojuma ar ekrānu.

Padoms: vienmēr izmantojiet pareizo crimp instrumentu RG-58 kabelim, lai nodrošinātu uzticamu savienojumu. Pārbaudiet pretestību ar multimetru pēc montāžas – tai jābūt tuvu 50 Ohm.
