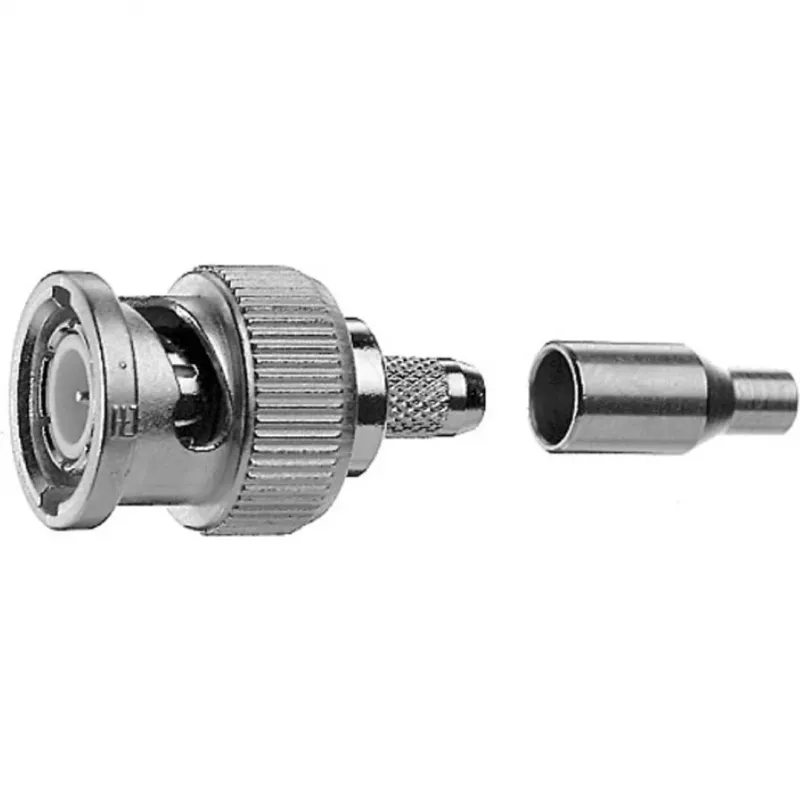

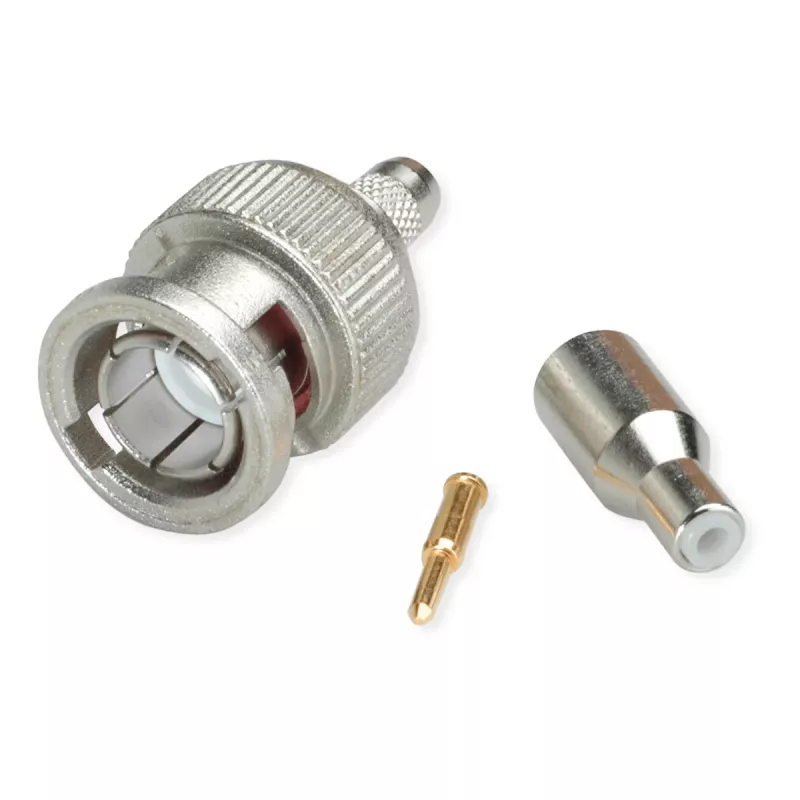

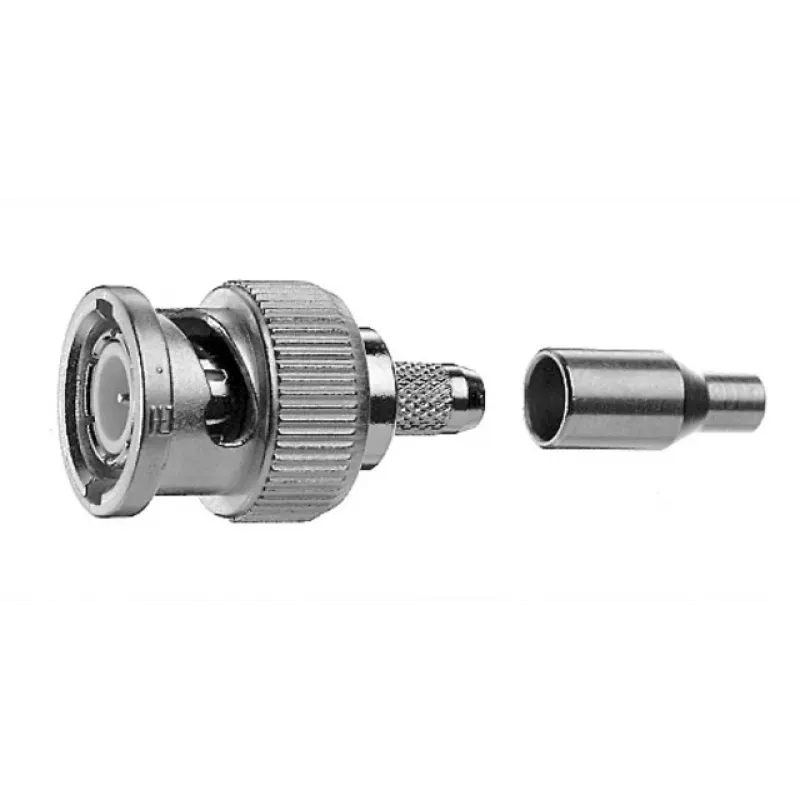

Telegärtner BNC kabeļa spraudnis, crimp/crimp, G04 75 Ohm, Standard, A2505 (RG-179B/U) - 1 gab.

Ja meklējat BNC savienotāju, kas tiešām notur signālu līdz pat 1 GHz bez zudumiem, šis Telegärtner modelis ar zelta pārklājuma centrālo kontaktu un PTFE dielektriķi ir domāts tieši profesionāļiem. Crimp/crimp terminācija nodrošina drošu un ilgmūžīgu savienojumu ar RG-179B/U kabeli.

Galvenās priekšrocības

• Frekvenču diapazons no DC līdz 1 GHz – piemērots video, RF un testēšanas sistēmām.
• Zems VSWR (≤1,2 pie 1 GHz) – minimāli atstarojumi, tīrs signāls.
• Zelta pārklājuma centrālais kontakts – uzticama vadītspēja un korozijizturība.
• PTFE dielektriķis – stabili parametri mainīgos apstākļos.
• Crimp/crimp terminācija – izturīgs savienojums gan ar centrālo vadu, gan pinumu.

Kam piemērots

Šis BNC spraudnis (tēviņš) ir paredzēts 75 omu koaksiālajām sistēmām, kur nepieciešama augsta signāla kvalitāte. Ideāli piemērots RF inženieriem, video uzstādītājiem, laboratoriju darbiniekiem un visiem, kas strādā ar RG-179B/U kabeli. Pateicoties darba temperatūras diapazonam no -40 °C līdz +85 °C, tas der arī prasīgos apstākļos.

Tehniskie dati

• Savienotāja tips: BNC spraudnis (tēviņš)
• Impedance: 75 Ohm
• Terminācija: crimp (centrālais vads un pinums)
• Kabeļa grupa: G04 (RG-179B/U)
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālais kontakts: misiņš, zelta pārklājums
• Dielektriķis: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• Iepakojums: 1 gab.

Kā lietot

Noņemiet kabeļa ārējo apvalku, atsedzot pinumu un centrālo vadu atbilstoši crimp instrumenta prasībām. Uzspiediet centrālo kontaktu ar crimp instrumentu, pēc tam nostipriniet pinumu ar crimp gredzenu. Pārliecinieties, ka savienojums ir stingrs un nav īssavienojuma. Pēc montāžas pārbaudiet VSWR ar testētāju.

Padoms: vienmēr izmantojiet crimp instrumentu, kas paredzēts tieši RG-179B/U kabelim, lai izvairītos no bojājumiem. BNC savienotājiem ir bajonetes fiksācija, tāpēc tos pievieno ar ceturtdaļas apgriezienu – nejauciet ar vītņotiem savienotājiem.
