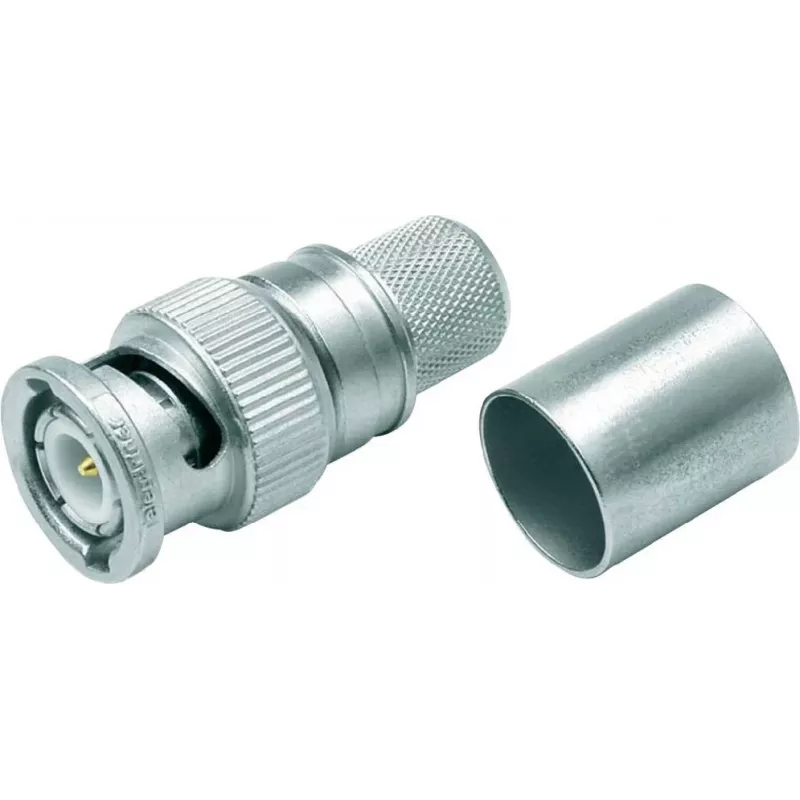

Telegärtner BNC kabeļa spraudnis, crimp G37, 50 Ohm, Crimp/Crimp, Professional, A3326, G37 (2.7/7.25) - 5 gab. (J01000A0061)

Ja strādājat ar RF kabeļiem uz lauka vai studijā, Telegärtner BNC kabeļa spraudnis ar crimp savienojumu nodrošina ātru un uzticamu 50 Ohm sistēmas termināciju. Šis vīrišķais savienotājs ir paredzēts G37 grupas kabeļiem ar dielektriķa diametru 2,7 mm un ārējo diametru 7,25 mm. Gan iekšējais, gan ārējais vadītājs tiek savienots ar crimp metodi, kas garantē mehānisku izturību un atkārtojamu kvalitāti.

Galvenās priekšrocības

• Korpusa materiāls: misiņš, pārklāts ar niķeli; centrālais kontakts: zelta pārklājums
• Izolācija: PTFE – stabila elektriskā veiktspēja plašā temperatūru diapazonā
• Frekvences diapazons: no DC līdz 4 GHz
• Nominālais spriegums: 500 V maksimums
• Darba temperatūra: no -40 °C līdz +85 °C
• Sērija: Professional
• Atbilst standartam IEC 60169-8
• Iepakojums: 5 gab.

Kam piemērots

Šis savienotājs ir ideāls RF tehniķiem, raidorganizāciju inženieriem, telekomunikāciju speciālistiem un testēšanas laboratorijām, kur nepieciešams izveidot uzticamu BNC savienojumu ar 50 Ohm pretestību. Piemērots arī mājas studijām un hobija projektiem, ja tiek izmantoti atbilstoša izmēra kabeļi.

Kā lietot

Pirms instalācijas pārbaudiet, vai kabelis atbilst G37 grupai (dielektriķa Ø 2,7 mm, ārējais Ø 7,25 mm). Noņemiet kabeļa apvalku un ekrānu atbilstoši crimp savienotāja prasībām. Uzspiediet centrālo kontaktu uz iekšējā vadītāja, tad ievietojiet kabeli savienotāja korpusā un izmantojiet crimp instrumentu, kas piemērots gan centrālā kontakta, gan korpusa crimpēšanai. Pēc savienošanas pārbaudiet, vai nav īssavienojuma un vai pretestība atbilst 50 Ohm.

Kas jāņem vērā

Lai gan savienotājs ir profesionālas kvalitātes, tā veiktspēja ir atkarīga no pareizas crimpēšanas. Izmantojiet tikai kabeļiem un savienotājiem atbilstošus crimp instrumentus. Nekvalitatīva crimpēšana var izraisīt signāla zudumus vai nestabilitāti.

Padoms: vienmēr pārbaudiet kabeļa un savienotāja saderību pirms darba. Ja strādājat ar augstfrekvences signāliem, izmantojiet pretestības mērītāju, lai pārliecinātos, ka savienojums ir pareizs. Telegärtner Professional sērija ir pazīstama ar ilgmūžību, tāpēc pareiza uzstādīšana nodrošinās stabilu signālu gadiem ilgi.
