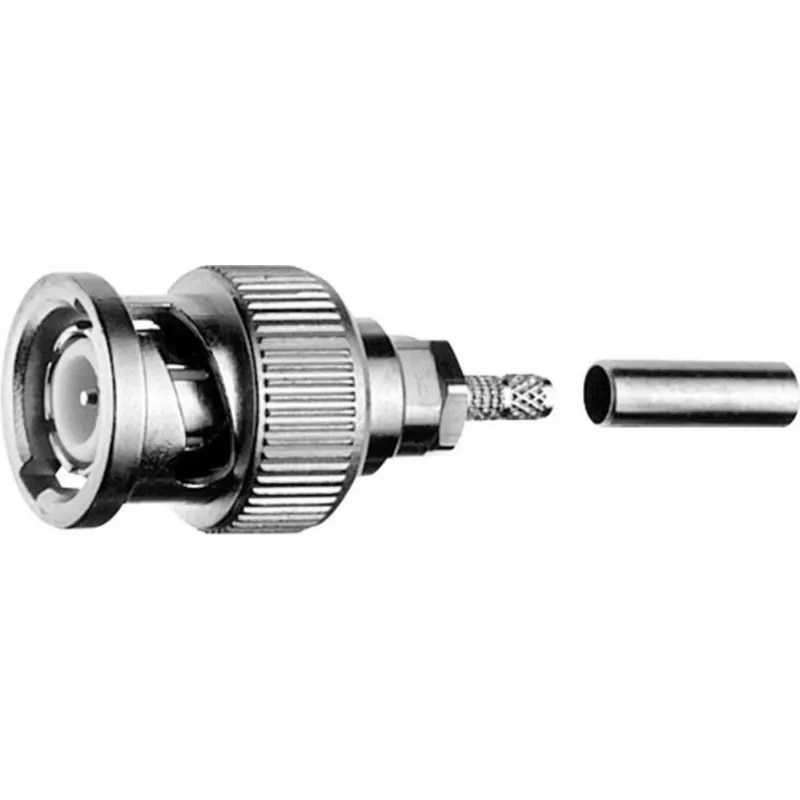

Telegärtner BNC kabeļa spraudnis, krimpējams, G08, 50 Ohm, profesionāls, A2914, G08 (RD-316) (J01000B0022)

Telegärtner BNC kabeļa spraudnis ar krimpējamu savienojumu ir paredzēts koaksiālo kabeļu, piemēram, RG-316, RG-174 un RG-188, terminēšanai 50 omu sistēmās. Tā precīzā konstrukcija un zelta pārklājuma centrālā kontakta nodrošina stabilu pretestību un minimālus signāla zudumus līdz pat 4 GHz.

Kam paredzēts

Šis savienotājs ir piemērots RF tehniķiem, tīklu inženieriem un elektronikas profesionāļiem, kuri strādā ar koaksiālajiem kabeļiem telekomunikāciju, apraides, testēšanas un mērījumu vai rūpniecības jomās. Tas noderēs arī pieredzējušiem hobijistiem augstfrekvences projektos.

Galvenās iezīmes

• BNC vīrišķais (spraudnis) savienotājs ar 50 Ohm pretestību
• Krimpējams savienojums gan iekšējam, gan ārējam vadītājam
• Saderīgs ar kabeļu grupu G08: RG-316, RG-174, RG-188A/U, RG-179B/U, RG-187A/U, RG-179A/U, RG-188/U, RG-179/U, RG-174/U
• Frekvenču diapazons no līdzstrāvas līdz 4 GHz ar VSWR ≤ 1,25
• Zelta pārklājuma CuBe2 centrālais kontakts un niķeļa pārklājuma misiņa korpuss izturībai un korozijas pretestībai
• PTFE dielektriķis stabilai darbībai temperatūras diapazonā no -40 °C līdz +85 °C
• Ilgs savienošanas ciklu skaits (≥ 500 cikli)

Specifikācijas

• Savienotāja tips: BNC spraudnis (vīrišķais)
• Pretestība: 50 Ohm
• Terminēšanas metode: krimpēšana (iekšējais un ārējais vadītājs)
• Kabeļu grupa: G08
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• VSWR: ≤ 1,25 (no līdzstrāvas līdz 4 GHz)
• Ievades zudumi: ≤ 0,1 dB (no līdzstrāvas līdz 4 GHz)
• Dielektriskā izturība: 1,5 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Iekšējā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Darba spriegums: 500 Veff
• Darba temperatūras diapazons: no -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500
• Centrālā kontakta materiāls: zelta pārklājuma CuBe2
• Korpusa materiāls: niķeļa pārklājuma misiņš (CuZn39Pb3)
• Dielektriķa materiāls: PTFE
• Iekšējā vadītāja krimpēšanas izmērs: 1,0 mm
• Ārējā vadītāja krimpēšanas izmērs: 5,4 mm

Padomi

Izmantojiet pareizo krimpēšanas instrumentu un matricu atbilstoši norādītajiem krimpēšanas izmēriem, lai nodrošinātu drošu savienojumu. Lai sasniegtu labāko veiktspēju, noņemiet kabeļa apvalku atbilstoši savienotāja ieteiktajiem izmēriem un izvairieties no pārmērīga karstuma, ja tiek izmantota lodēšana. Pirms uzstādīšanas vienmēr pārbaudiet, vai kabeļa tips atbilst G08 grupai.
