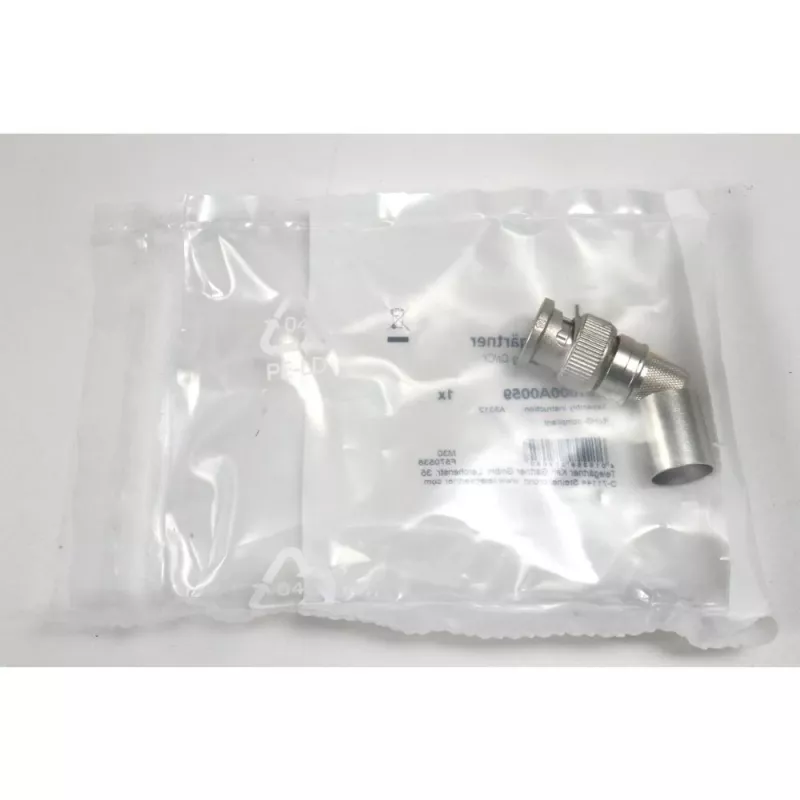

Telegärtner BNC kontaktdakša RG213/U, 50 Ohm, krimpējama, niķelis/zelts

Ja jūs strādājat ar RF kabeļiem, tad zināt, ka savienotāja kvalitāte nosaka visa signāla ceļa veiktspēju. Telegärtner BNC kontaktdakša RG213/U kabelim ir radīta tiem, kas nepieļauj kompromisus augstfrekvences savienojumos – no komunikācijas iekārtu ražotājiem līdz mērījumu laboratorijām.

Priekšrocības

Šis BNC savienotājs nodrošina drošu krimpējumu ārējam vadītājam un lodējamu centrālo kontaktu, kas garantē minimālus zudumus. Niķelēts misiņa korpuss un zelta pārklājuma centrālais kontakts nodrošina zemu kontaktu pretestību un ilgmūžību. PTFE izolators saglabā stabilas dielektriskās īpašības plašā temperatūras diapazonā no -40 °C līdz +85 °C. Savienotājs iztur vismaz 500 savienošanas ciklus, un tā frekvenču diapazons sniedzas no līdzstrāvas līdz 4 GHz ar izcilu VSWR.

Kam piemērots

• RF savienojumiem sakaru iekārtās
• Testēšanas un mērījumu sistēmās
• Antenu un apraides sistēmās
• Rūpnieciskos lietojumos, kur nepieciešams izturīgs BNC savienojums

Galvenie parametri

• Savienotāja tips: BNC kontaktdakša (tēviņš)
• Impedance: 50 Ohm
• Saderība ar kabeli: RG213/U
• Ārējā vadītāja savienojums: krimpējams
• Iekšējā vadītāja savienojums: lodējams
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Korpusa materiāls: misiņš, niķelēts
• Kontakta materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500

Kā lietot

Noņemiet RG213/U kabeļa apvalku, atbilstoši sagatavojiet ekrānu un centrālo vadītāju. Uzspiediet kontaktdakšu uz kabeļa, veiciet krimpēšanu ar speciālu instrumentu un pielodējiet centrālo kontaktu. Pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma.

Ieteikums: vienmēr izmantojiet RG213/U kabelim paredzētu krimpēšanas instrumentu un pārbaudiet VSWR ar antenas analizatoru pēc montāžas – tas palīdzēs izvairīties no signāla atstarošanās.
