Telegärtner BNC krimpējams spraudnis 50 Ohm RG-178 B/U, taisns, niķelis/zelts, 1 gab.

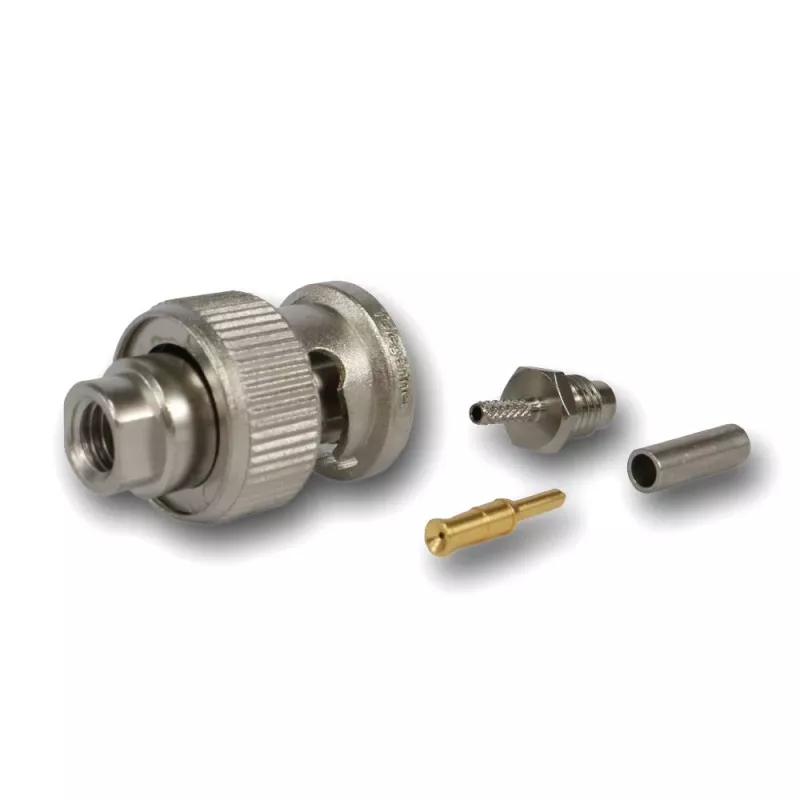

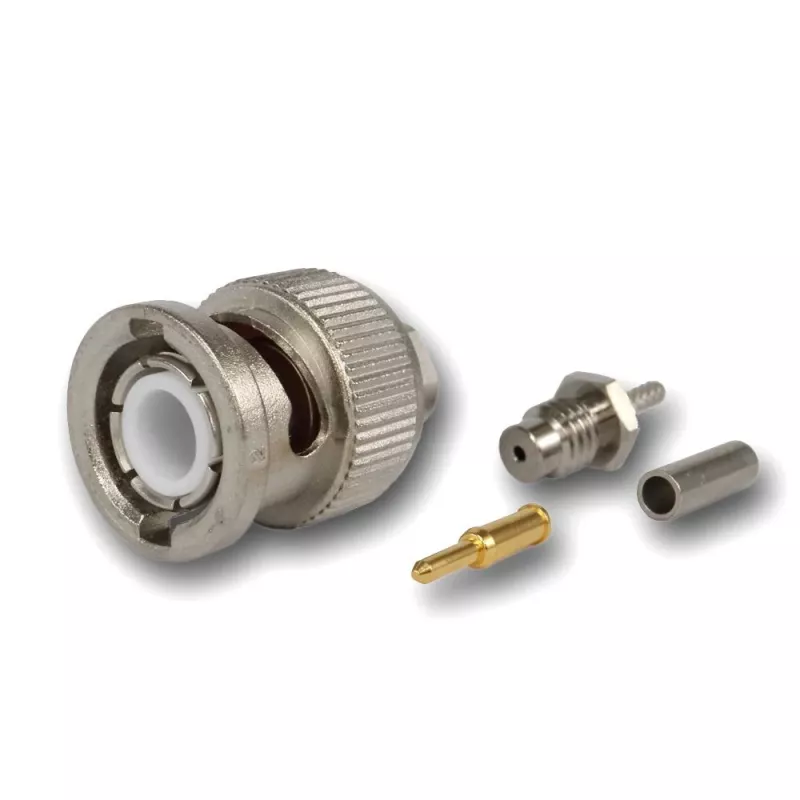

Kad jāsavieno koaksiālais kabelis šaurās vietās, parastie BNC savienotāji bieži vien ir par lielu. Telegärtner BNC krimpējamais spraudnis (modelis 100027456) ir radīts tieši šādiem gadījumiem: tas ir profesionālas klases vīrišķais BNC savienotājs ar 50 Ohm pretestību, kas paredzēts RG-178 B/U kabelim. Tā taisnais korpuss un krimpēšanas terminācija nodrošina drošu un atkārtojamu savienojumu RF lietojumos līdz pat 4 GHz.

Kam tas paredzēts

RF tehniķiem, tīklu uzstādītājiem un elektronikas speciālistiem, kuriem nepieciešams uzticams BNC savienotājs tievam koaksiālajam kabelim instrumentu, telekomunikāciju vai apraides vidē. Piemērots ikvienam, kas terminē RG-178 B/U kabeli ar standarta krimpēšanas instrumentiem.

Galvenās iezīmes

• BNC vīrišķais (spraudnis), taisns novietojums
• 50 Ohm pretestība RF signāla integritātei
• Krimpēšanas terminācija gan centrālajam vadītājam, gan ekrānam
• Saderīgs ar RG-178 B/U kabeli (kabeļu grupa G03)
• Niķelēts misiņa korpuss, zelta pārklājuma centrālais kontakts
• PTFE dielektriķis stabilai darbībai
• Frekvenču diapazons no līdzstrāvas līdz 4 GHz, VSWR ≤ 1,25
• Darba temperatūra no -55 °C līdz +155 °C
• ≥ 500 savienošanas ciklu

Specifikācijas

• Savienotāja tips: BNC
• Dzimums: vīrišķais (spraudnis)
• Stils: taisns
• Pretestība: 50 Ohm
• Terminācija: krimpēšana / krimpēšana
• Kabeļu grupa: G03 (RG-178 B/U)
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts: misiņš, zelta pārklājums
• Dielektriķis: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• VSWR: ≤ 1,25
• Izolācijas pretestība: ≥ 5 GΩ
• Sprieguma nomināls: 500 V (rms)
• Darba temperatūra: no -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500

Padomi

Izmantojiet krimpēšanas instrumentu, kas kalibrēts RG-178 B/U kabelim, lai sasniegtu norādīto VSWR un mehānisko noturību. Zelta pārklājuma centrālais kontakts ir izturīgs pret koroziju, tāpēc šis savienotājs ir piemērots ilgtermiņa instalācijām kontrolētā vidē.

Padoms: pirms krimpēšanas pārliecinieties, ka kabeļa gals ir precīzi nogriezts un noņemts atbilstoši RG-178 B/U specifikācijai. Pareiza sagatavošana ir galvenais, lai izvairītos no signāla zudumiem un atstarošanās.
