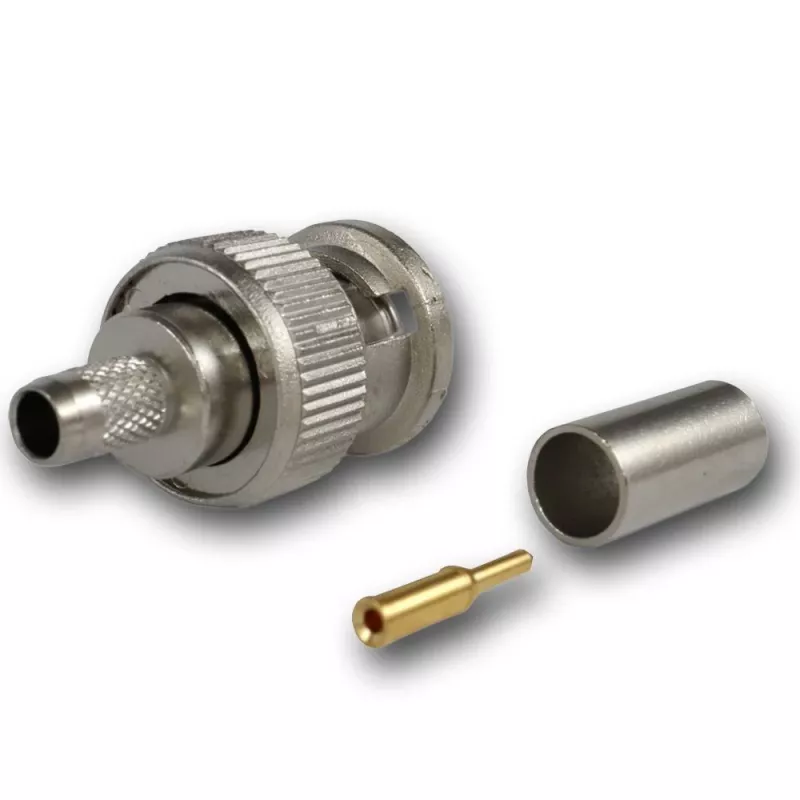

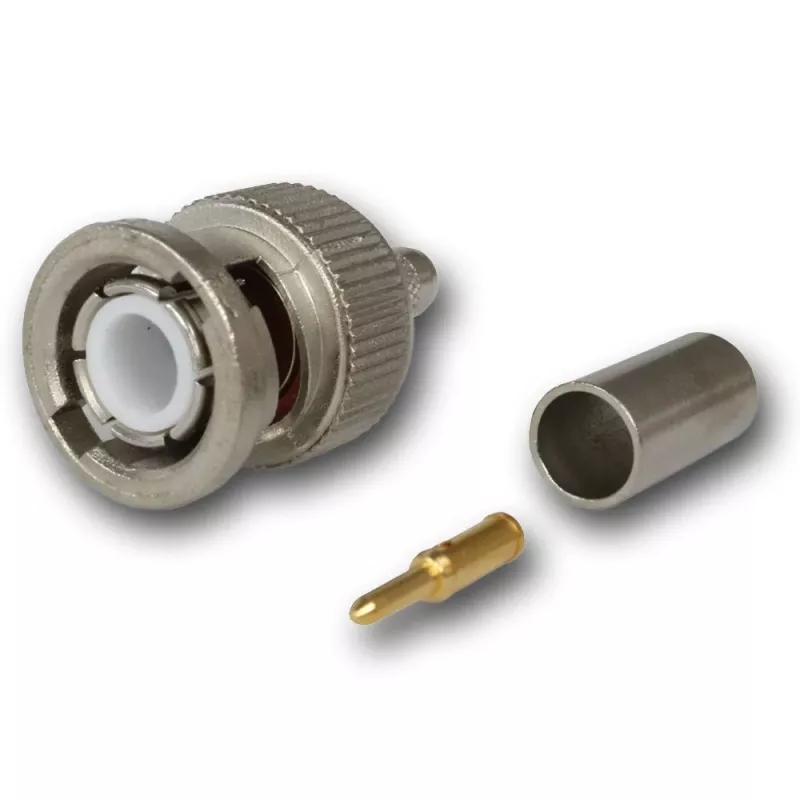

Telegärtner BNC krimpkontakts 50 Ohm RG-58 C/U kabelim, G01 Professional, niķelis/zelts, 250 gab. J01000A1255S

RG-58 C/U koaksiālā kabeļa terminēšana ar uzticamu BNC spraudni bieži nozīmē kompromisu starp signāla kvalitāti un montāžas vienkāršību. Telegärtner J01000A1255S BNC krimpkontakts apvieno profesionālas klases 50 Ohm konstrukciju ar vienkāršu krimpēšanu gan centrālajam kontaktam, gan ārējam vadītājam.

Kam paredzēts

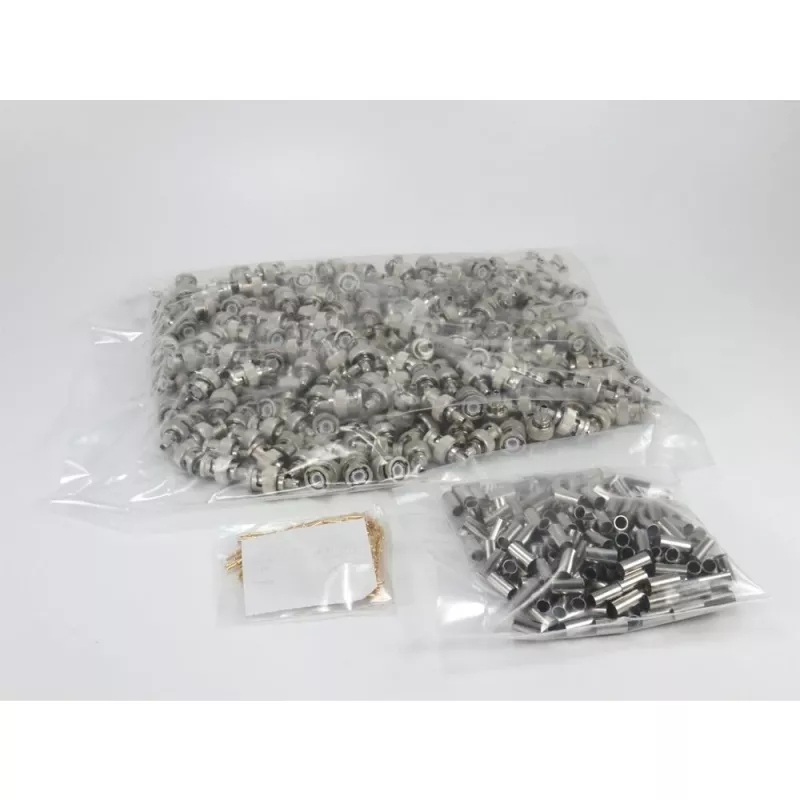

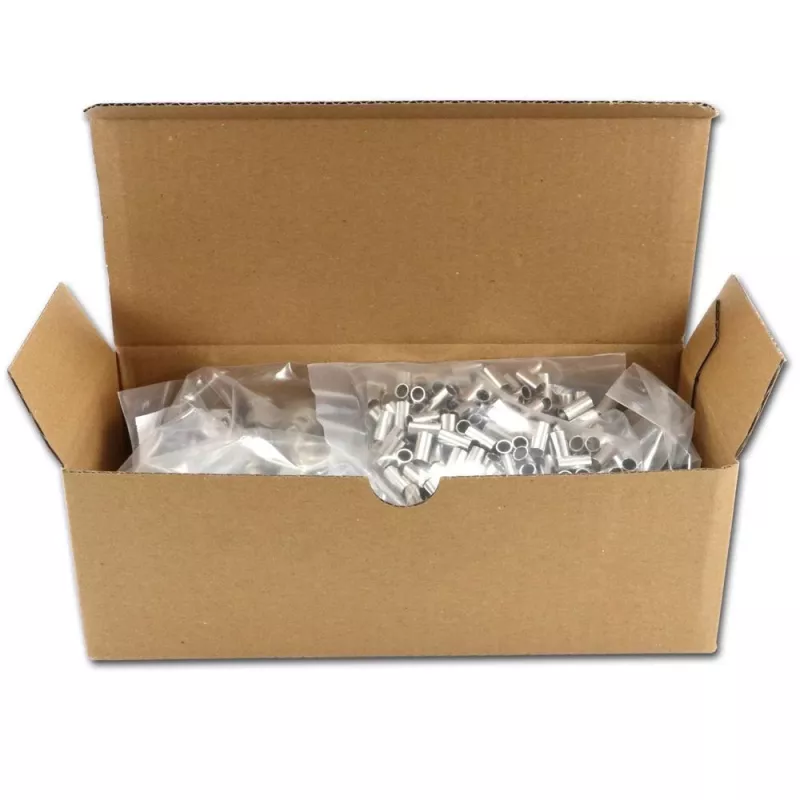

Uzstādītājiem un tehniķiem, kuriem nepieciešams uzticams BNC savienotājs RF lietojumiem līdz 4 GHz, tostarp video, testa iekārtām un sakaru sistēmām. 250 gabalu iepakojums ir piemērots gan ražošanas apjomiem, gan atkārtotiem lauka darbiem.

Galvenās iezīmes

• BNC tēviņš, 50 Ohm pretestība, saderīgs ar RG-58 C/U un līdzīgiem kabeļiem (RG-58 A/U, RG-141 A/U, URM 43, URM 76, KX 15)
• Krimpēšana centrālajam kontaktam un ārējam vadītājam nodrošina drošu, atkārtojamu montāžu
• Niķelēts korpuss un zelta pārklājuma centrālais kontakts nodrošina korozijas izturību un zemu kontakta pretestību
• PTFE izolators atbalsta plašu temperatūras diapazonu no -55°C līdz +155°C
• Profesionālās G01 sērijas dizains, kas atbilst parastajiem BNC saskarnes standartiem

Specifikācijas

• Pretestība: 50 Ohm
• Frekvences diapazons: DC līdz 4 GHz
• Spriegums: 500 V RMS
• Dielektriskā pārbaudes spriegums: 1500 V RMS
• Kontakta pretestība (centrālā): ≤ 1,5 mΩ
• Kontakta pretestība (ārējā): ≤ 1,0 mΩ
• Izolācijas pretestība: ≥ 5 GΩ
• VSWR: ≤ 1,2 pie 1 GHz
• Izturība: ≥ 500 savienošanas cikli
• Darba temperatūra: -55°C līdz +155°C

Kā lietot

Noņemiet kabeļa apvalku, atsedziet pinumu un centrālo vadītāju, uzlieciet krimpuzmavu, ievietojiet centrālo vadītāju kontaktā un izmantojiet BNC krimpēšanas instrumentu, lai nostiprinātu gan centrālo kontaktu, gan ārējo uzmavu. Pārbaudiet, vai nav īssavienojumu un vai pretestība atbilst 50 Ohm.

Padoms: izmantojiet krimpinstrumentu, kas paredzēts tieši BNC savienotājiem, lai nodrošinātu pareizu terminēšanu. 250 gabalu iepakojums ir ekonomisks liela apjoma projektiem.
