Telegärtner BNC ligzdas krimp savienotājs 75 Ohm, krimp/krimp, G41 kabeļu grupai (0,6/2,8-4,7 mm), 5 gab. J01003A0048

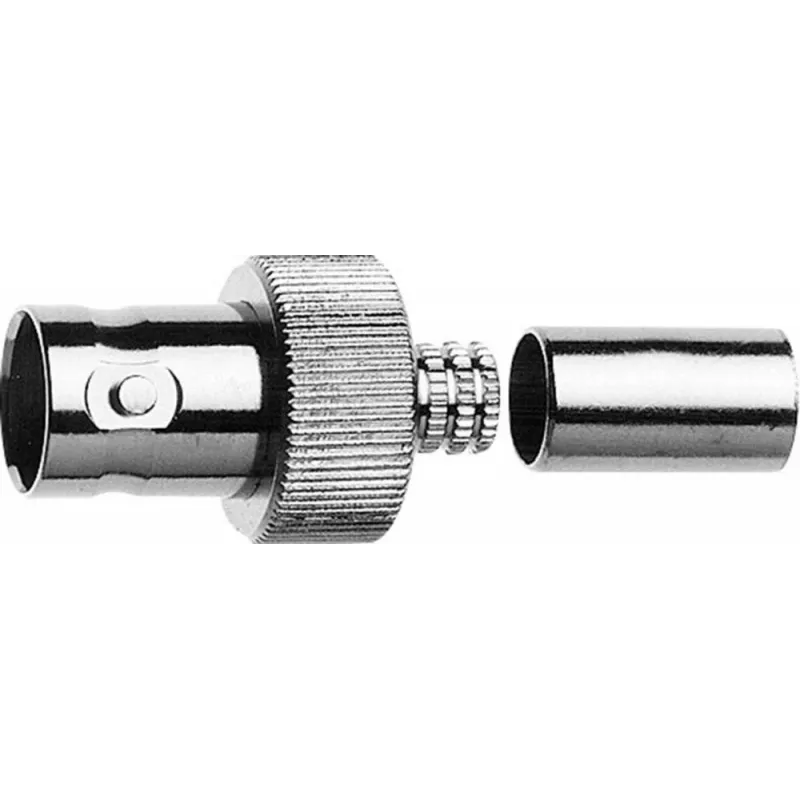

Ja montāžas darbos izmanto 75 omu BNC savienojumus, Telegärtner J01003A0048 ir tas, ko ņemt, ja vajag drošu un ilgmūžīgu savienojumu bez lodēšanas. Šis ir BNC ligzdas (female) krimp/krimp savienotājs, kas paredzēts G41 grupas kabeļiem ar ārējo diametru līdz 4,7 mm.

Priekšrocības

• Precīza 75 omu pretestība – stabils signāls bez atstarošanās.
• Krimp/krimp stiprinājums – gan centrālais vads, gan ekrāns tiek saspiesti ar krimpinstrumentu, nodrošinot mehāniski izturīgu un elektriski uzticamu savienojumu.
• Nav nepieciešama lodēšana – ietaupa laiku un samazina kļūdu risku.
• Telegärtner kvalitāte – Vācijā ražoti savienotāji profesionālām vajadzībām.

Kam piemērots

• Videonovērošanas sistēmu uzstādītājiem – kameru un reģistratoru savienošanai.
• Studiju un raidorganizāciju tehniskajiem darbiniekiem – signāla sadalei un pārsūtīšanai.
• RF signāla izplatīšanas risinājumu veidotājiem – antenu un sadalītāju pieslēgšanai.

Galvenie parametri

• Savienotāja tips: BNC ligzda (female)
• Pretestība: 75 Ohm
• Savienojuma veids: krimp/krimp
• Savietojamā kabeļu grupa: G41 (centrālais vads ≤0,6 mm, dielektriķis ≤2,8 mm, ārējais diametrs ≤4,7 mm)
• Iepakojums: 5 gab.

Kā lietot

Noņemiet kabeļa apvalku atbilstoši G41 grupai, atsedzot centrālo vadu un ekrānu. Uzlieciet savienotāju uz kabeļa, ievietojiet centrālo vadu kontaktā un noblīvējiet ekrānu. Izmantojiet krimpinstrumentu ar atbilstošiem matricu izmēriem (parasti 0,6 mm centrālajam vadam un 4,7 mm ekrānam), lai veiktu abus krimpa savienojumus. Pārbaudiet savienojumu ar testeri.

Ieteikums: vienmēr izmantojiet krimpinstrumentu, kas paredzēts tieši šiem izmēriem – tas garantēs uzticamu savienojumu un novērsīs signāla zudumus. Pārliecinieties, ka kabeļa diametrs atbilst G41 grupai (0,6/2,8-4,7 mm).
