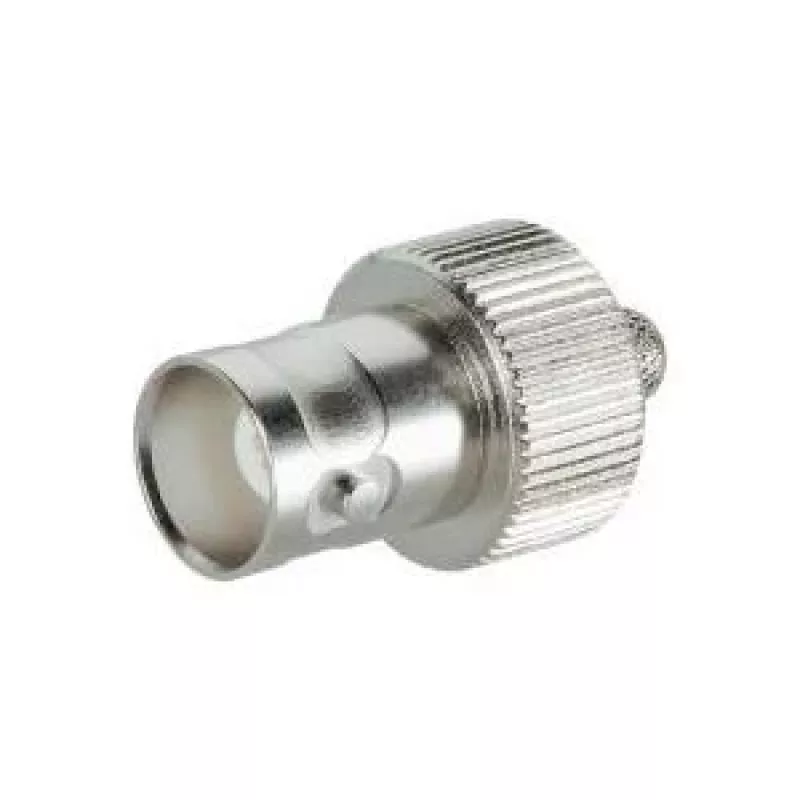

Telegärtner BNC ligzdas presējamais savienotājs 50 Ohm RG58 C/U, UG-1794/U, niķelis/zelts, 1 gab. J01001A1265Z

Kad vajag stabīlu 50 omu RF savienojumu, Telegärtner J01001A1265Z ir tas, ko liek klāt. Šis BNC ligzdas (female) savienotājs ar presējamo (crimp) montāžu nodrošina drošu un noturīgu pievienojumu RG58 C/U koaksiālajam kabelim, saglabājot konsekventu pretestību un minimālus signāla zudumus līdz pat 4 GHz. Niķelēts misiņa korpuss iztur koroziju un mehānisko nodilumu, bet zelta pārklājuma centrālais kontakts nodrošina izcilu vadītspēju ilgtermiņā. Savienotājs atbilst UG-1794/U standartam, tāpēc tas ir tiešs aizvietotājs daudzās RF aplikācijās, kur nepieciešama izturīga augstfrekvences saskarne.

Galvenās priekšrocības

• BNC ligzdas (female) savienotājs ar 50 Ohm pretestību
• Presējamā (crimp) montāža RG58 C/U koaksiālajam kabelim
• Niķelēts misiņa korpuss, zelta pārklājuma misiņa kontakts
• PTFE izolators stabilām dielektriskajām īpašībām
• Frekvenču diapazons no līdzstrāvas līdz 4 GHz, VSWR ≤ 1,3:1 pie 3 GHz
• Darba temperatūra no -40 °C līdz +85 °C
• Atbilst UG-1794/U standartam

Ikdienas lietošanā

Montētāji un tehniķi novērtēs vienkāršo presēšanas montāžu, kas nodrošina gāzes necaurlaidīgu savienojumu, iztur izraušanu un saglabā ekranējuma integritāti. Savienotāja kompaktie izmēri un standarta BNC saskarne ļauj ātri savienot un atvienot bez instrumentiem, padarot to piemērotu testa iekārtām, antenu padevējiem un video pārraides sistēmām. PTFE izolācija nodrošina stabilu pretestību temperatūras svārstībās, bet niķeļa pārklājums pasargā no vides iedarbības.

Pilni tehniskie dati

• Savienotāja tips: BNC
• Savienotāja dzimums: ligzda (female)
• Pretestība: 50 Ohm
• Montāžas metode: presēšana (crimp)
• Kabeļa saderība: RG58 C/U
• Standarta apzīmējums: UG-1794/U
• Korpusa materiāls: misiņš
• Korpusa pārklājums: niķelis
• Kontakta materiāls: misiņš
• Kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Sprieguma nomināls: 500 V (maksimums)
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• VSWR (maks.): 1,3:1 pie 3 GHz
• Darba temperatūra: no -40 °C līdz +85 °C
• Montāžas tips: kabeļa montāža
• Sērija/apzīmējums: G01
• Kontaktu skaits: 1 (koaksiālais)

Nobeigumā

Uzticamam RF savienojumam prasīgos apstākļos Telegärtner J01001A1265Z nodrošina precizitāti un izturību vienā presējamā savienotājā.
