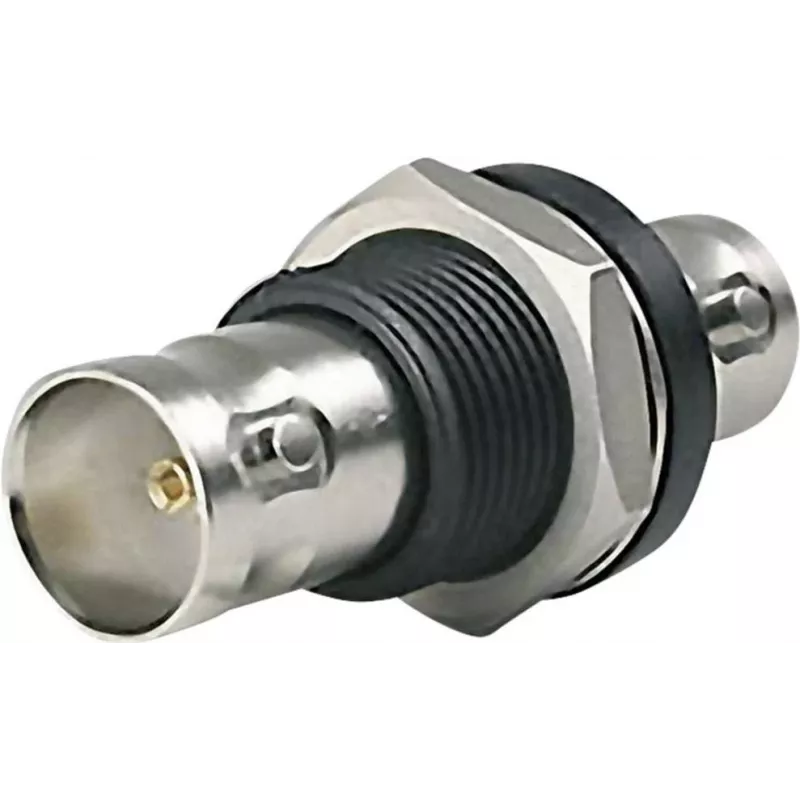

Telegärtner BNC panel montāžas adapteris, ligzda uz ligzdu, 50 Ohm, niķelēts misiņš, DC-4 GHz

Ja BNC savienojums jāizlaiž caur paneli vai korpusu, vajadzīgs stabila un zema zuduma pāreja. Šis Telegärtner panel montāžas adapteris nodrošina drošu ligzdas–ligzdas BNC saskarni, ļaujot kārtīgi novadīt kabeli caur sienām, šasiju vai komutācijas paneli, nezaudējot signāla kvalitāti.

Kam paredzēts

Tīklu inženieriem, apraides tehniķiem un RF uzstādītājiem, kuriem nepieciešams izvilkt BNC savienojumu caur paneli vai izveidot testa punktu 50 omu sistēmā. Piemērots video, instrumentu un telekomunikāciju lietojumiem līdz 4 GHz.

Galvenās iezīmes

• BNC ligzda (female) uz BNC ligzdu (female) — caurlaides panel montāžas adapteris
• 50 Ω pretestība standarta RF un video sistēmām
• Niķelēts misiņa korpuss ar zelta pārklājuma centrālo kontaktu
• PTFE izolators nodrošina stabilu darbību no -55 °C līdz +155 °C
• M12 x 0,75 montāžas vītne drošai uzstādīšanai panelī
• Zems VSWR ≤ 1,3 pie 4 GHz un augsta savienojumu izturība (≥500 cikli)

Specifikācijas

• Savienotāju sērija: BNC
• Savienotāja tips (1. puse): BNC ligzda (female)
• Savienotāja tips (2. puse): BNC ligzda (female)
• Pretestība: 50 Ω
• Montāžas tips: panel montāža (bulkhead)
• Montāžas vītne: M12 x 0,75
• Frekvenču diapazons: DC līdz 4 GHz
• VSWR pie 4 GHz: ≤ 1,3
• Kontaktu materiāls: misiņš, zelts virs niķeļa pārklājuma
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Izolatora materiāls: PTFE
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontaktu pretestība (centrālais): ≤ 1,5 mΩ
• Kontaktu pretestība (ārējais): ≤ 1 mΩ
• Darba temperatūra: -55 °C līdz +155 °C
• Savienojumu cikli: ≥ 500
• Atbilst RoHS prasībām

Kā lietot

Pārliecinieties, ka paneļa izgriezums atbilst M12 x 0,75 vītnei. Lai nodrošinātu labāko veiktspēju, izmantojiet kopā ar 50 omu BNC kabeļiem un savienotājiem. Niķelētais korpuss nodrošina korozijas izturību, tāpēc piemērots iekštelpām un aizsargātām ārtelpām.

Padoms: uzstādot panelī, pievelciet adapteri ar roku, izmantojot piemērotu uzgriežņu atslēgu, lai nesabojātu vītni. Regulāri pārbaudiet savienojumu tīrību — putekļi vai eļļa uz kontaktiem var pasliktināt signālu augstās frekvencēs.
