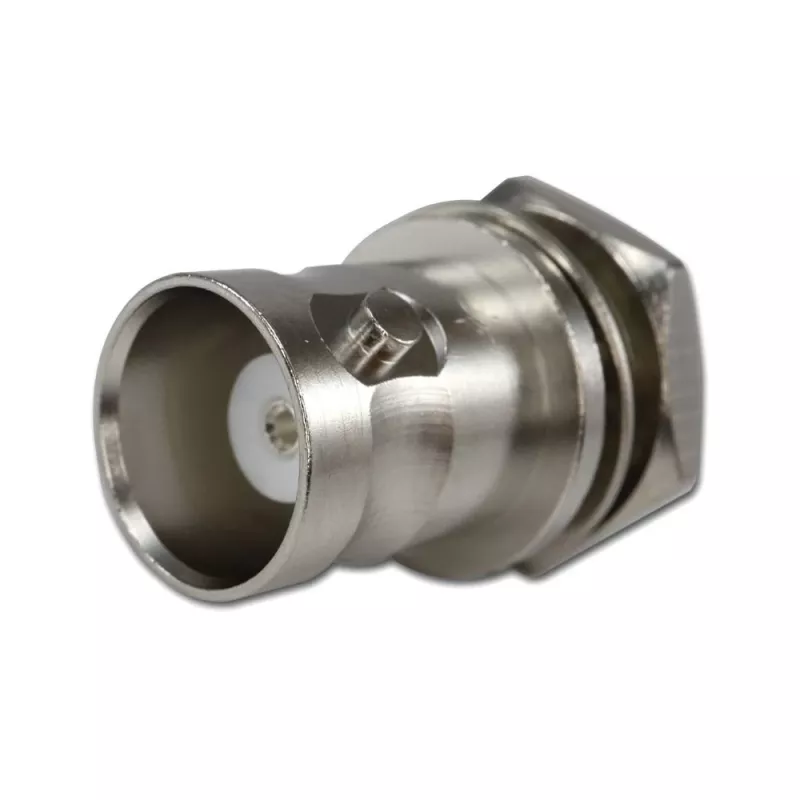

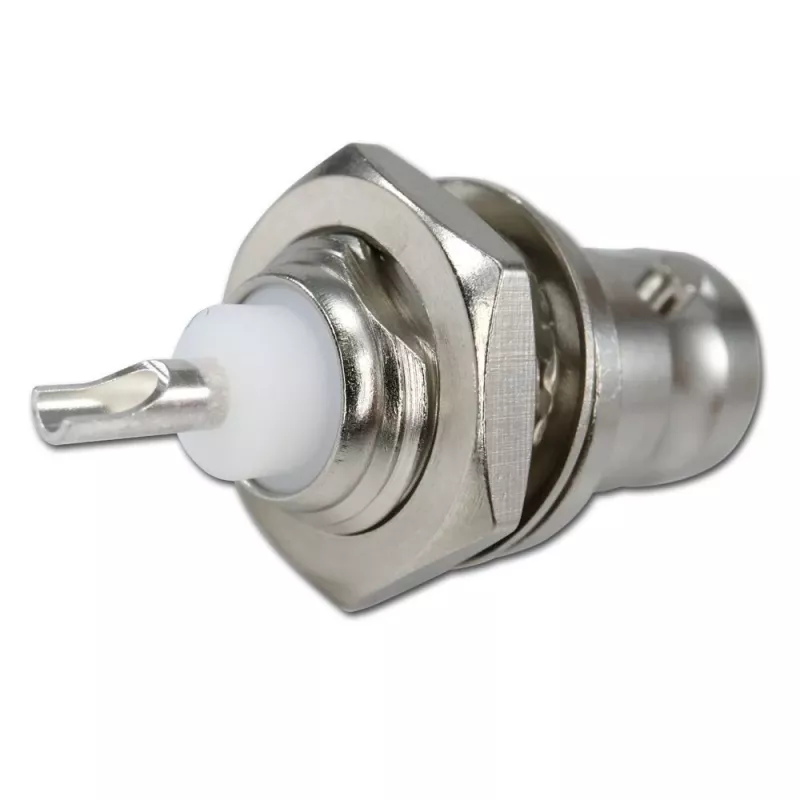

Telegärtner BNC panel montāžas ligzda 50 Ohm, sudraba pārklājuma iekšējais vads, UG-1094/U (J01001B0615Z)

Kad vajag uzticamu 50 Ohm savienojumu caur paneli, šī Telegärtner BNC ligzda nostrādā bez pārsteigumiem – no līdzstrāvas līdz 4 GHz. Tā ir paredzēta profesionālām RF instalācijām, kur svarīga gan mehāniskā noturība, gan stabils signāls.

Galvenās priekšrocības

• Sudraba pārklājuma iekšējais vads nodrošina zudumus minimizējošu kontaktu.
• PTFE izolators saglabā stabilu pretestību un mazina signāla deformācijas.
• Niķeļota misiņa korpuss ir izturīgs pret koroziju.
• Plašs darba temperatūras diapazons: no -65°C līdz +165°C.
• Augsta izolācijas pretestība ≥ 5000 MΩ un zema kontaktu pretestība (iekšējā ≤ 1,5 mΩ, ārējā ≤ 1,0 mΩ).
• RoHS atbilstība.

Kam piemērota

Šī ligzda ir domāta radioamatieriem, telekomunikāciju inženieriem, laboratoriju darbiniekiem un ikvienam, kas montē RF aprīkojumu panelī. Tā lieliski der gan antenu sistēmām, gan mērierīcēm, gan sakaru iekārtām, kur nepieciešams izturīgs BNC savienojums.

Tehniskie dati

• Savienotāju sērija: BNC
• Savienotāja tips: ligzda (female)
• Montāžas tips: panel montāža / caurules ligzda
• Pretestība: 50 Ohm
• Standarta apzīmējums: UG-1094/U
• Iekšējā vada materiāls: misiņš, sudraba pārklājums
• Ārējā vada / korpusa materiāls: misiņš, niķeļa pārklājums
• Izolatora materiāls: PTFE
• Centrālā kontakta savienošana: lodēšana
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Iepakojuma daudzums: 1 gabals

Kā lietot

Izmantojiet šo BNC ligzdu, lai izveidotu pastāvīgu koaksiālo savienojumu caur paneli. Piemērota gan jauniem projektiem, gan esošu iekārtu remontam. Lodējiet centrālo vadu, pieskrūvējiet korpusu pie paneļa, un savienojums ir gatavs.

Padoms: pārliecinieties, ka pretējais BNC savienotājs ir ar bajonetes fiksatoru, nevis vītņu – BNC standarts paredz tieši bajonetes tipa savienojumu.
