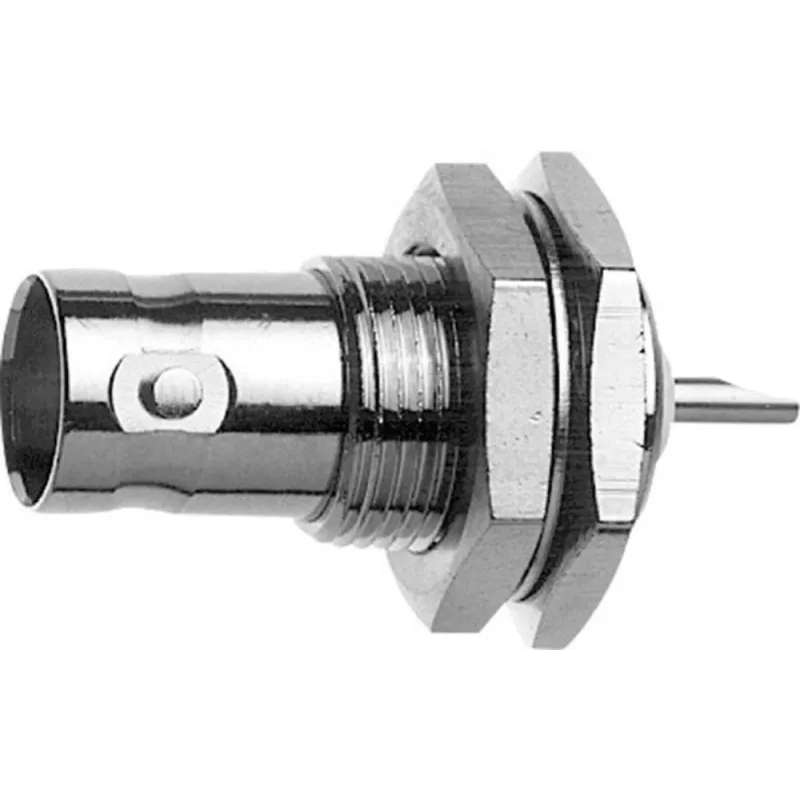

Telegärtner BNC panel montāžas ligzda 75 Ohm, Z04 - 5 gabali J01003A0027

Precīza 75 Ohm pretestība un zelta pārklājuma centrālais kontakts – šī Telegärtner BNC panel montāžas ligzda ir domāta vietām, kur signālam jābūt tīram no pirmā metra līdz pēdējam. Piecu gabalu komplekts nozīmē, ka var uzreiz aprīkot vairākus paneļus, nevis pasūtīt pa vienam.

Galvenās priekšrocības

• BNC ligzda (female) ar lodējamu centrālo kontaktu – stabils savienojums bez skrūvēšanas
• 75 Ohm pretestība, frekvenču diapazons no DC līdz 1 GHz
• Panel montāžas dizains ar 12,7 mm montāžas caurumu
• Zelta pārklājuma berilija vara centrālais kontakts, niķeļa pārklājuma misiņa korpuss
• 5 gabalu komplekts

Ikdienas lietošanā

Šī panel montāžas ligzda ir paredzēta vienkāršai uzstādīšanai raidorganizāciju, CCTV vai testēšanas iekārtās. Lodējamais savienojums nodrošina izturīgu kontaktu, savukārt PTFE izolators un zelta pārklājuma kontakti saglabā signāla integritāti plašā temperatūras diapazonā no -55°C līdz +155°C.

Pilna specifikācija

• Savienotāja tips: BNC
• Dzimums: ligzda (female)
• Pretestība: 75 Ohm
• Montāžas tips: panel montāža (bulkhead)
• Korpusa stils: taisns
• Savienošanas metode: lodēšana (centrālais kontakts)
• Frekvenču diapazons: DC līdz 1 GHz
• Sprieguma nomināls: 500 V (maksimums)
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pārklājums: zelts
• Korpusa pārklājums: niķelis
• Izolatora materiāls: PTFE
• Korpusa materiāls: misiņš
• Kontakta materiāls: berilija varš
• Dielektriskā caursitiena spriegums: 1500 Vrms
• VSWR: ≤ 1,2 pie 1 GHz
• Darba temperatūras diapazons: -55°C līdz +155°C
• Maksimālais paneļa biezums: 4,5 mm
• Montāžas cauruma diametrs: 12,7 mm

Nobeigumā

Telegärtner Z04 sērija nodrošina uzticamu 75 Ohm BNC saskarni profesionālām instalācijām, un visi būtiskie parametri ir pārbaudīti šim piecu gabalu komplektam.
