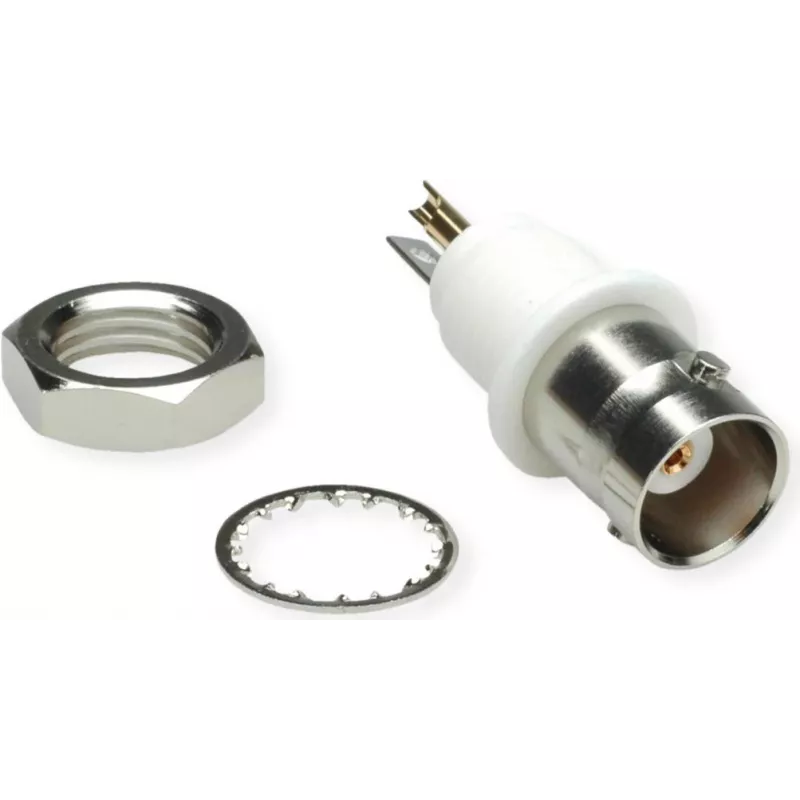

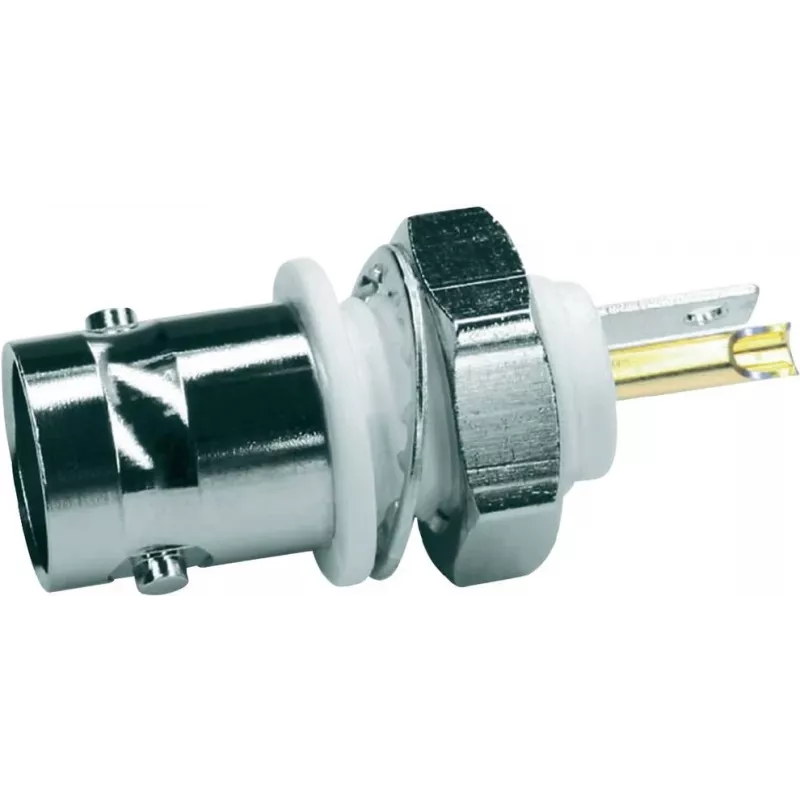

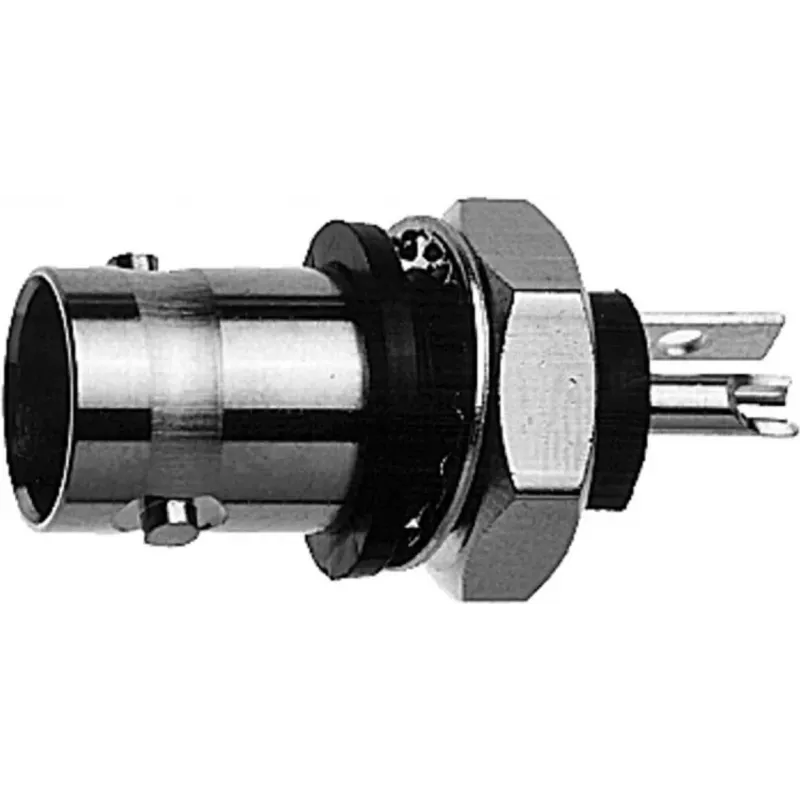

Telegärtner BNC panel montāžas ligzda, izolēta 50 Ohm, balta izolācijas flange, Z01 - 1 gabals (J01001A0043)

Kad signāls jāizvada caur paneli vai ierīces korpusu, parasti parādās problēmas ar zemes cilpām un traucējumiem. Šī Telegärtner BNC ligzda ar izolēto balto flanžu novērš tiešu kontaktu ar šasiju, nodrošinot tīru 50 Ohm savienojumu pat jutīgās RF shēmās. Tā ir paredzēta profesionāļiem, kuri vērtē stabilu veiktspēju un ilgmūžību.

Galvenās priekšrocības

• Izolēta konstrukcija novērš zemes cilpas un samazina troksni
• Zelta pārklājums uz centrālā kontakta nodrošina zemu pretestību un ilgu kalpošanas laiku
• PTFE dielektriķis garantē zudumu minimumu augstās frekvencēs
• Plašs darba temperatūras diapazons no -55 °C līdz +155 °C
• Atbilst RoHS prasībām

Kam piemērota

Šī ligzda ir ideāla radio un televīzijas studiju iekārtām, RF testa un mērījumu stendiem, telekomunikāciju infrastruktūrai, rūpnieciskās vadības sistēmām un amatieru radio projektiem. Tā nodrošina uzticamu savienojumu arī prasīgos apstākļos.

Tehniskā specifikācija

• Savienotāja tips: BNC ligzda (female)
• Impedance: 50 Ohm
• Montāža: panelī / caur korpusu ar izolētu flanžu
• Flanža krāsa: balta
• Centrālā kontakta pieslēgums: lodējams
• Frekvenču diapazons: no DC līdz 4 GHz
• VSWR: ≤ 1,2 (no DC līdz 2 GHz)
• Dielektriskā pārbaudes spriegums: 1,5 kVeff
• Darba spriegums: 500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Temperatūras diapazons: no -55 °C līdz +155 °C
• Kontakta pārklājums: zelts (Au)
• Korpusa pārklājums: niķelis (Ni)
• Dielektriķa materiāls: PTFE
• Savienojumu ciklu skaits: ≥ 500
• Atbilst RoHS

Kā lietot

Ligzda tiek montēta panelī, izmantojot izolēto flanžu, kas novērš elektrisko kontaktu ar paneli. Centrālais kontakts ir lodējams, tāpēc savienojums ar koaksiālo kabeli ir drošs un uzticams. Pirms lodēšanas pārliecinieties, ka kabelis ir pareizi noņemts un sagatavots.

Padoms: Lai nodrošinātu vislabāko signāla kvalitāti, vienmēr izmantojiet atbilstoša raksturīgās impedances koaksiālo kabeli (50 Ohm) un pārbaudiet, vai ligzda ir cieši pieskrūvēta pie paneļa, lai izvairītos no mehāniskām slodzēm uz lodējumu.
