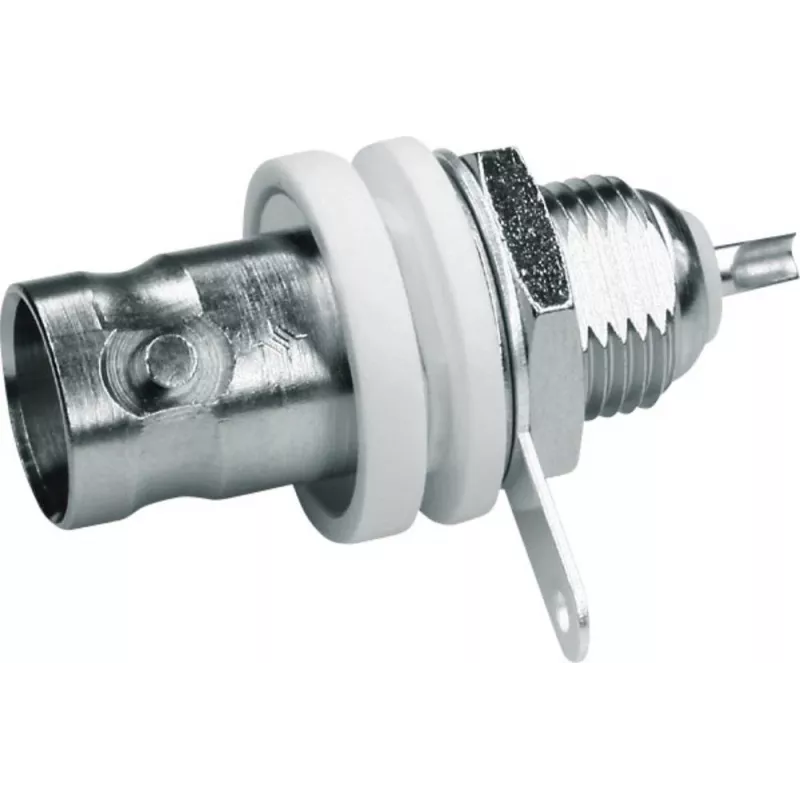

Telegärtner BNC panelē montējams ligzda, izolēta 75 Ohm, baltas izolācijas paplāksnes, 1 gab. (J01003B1286)

Ja signāla pārtraukumi vai zemējuma cilpas traucē videonovērošanas vai raidorganizāciju iekārtu darbību, vaina bieži ir vienkāršā savienotājā. Telegärtner BNC panelē montējams ligzda ar izolētu korpusu novērš šo problēmu, nodrošinot tīru 75 omu savienojumu bez nevēlamiem zemējuma ceļiem.

Galvenās īpašības

• Savienotāja tips: BNC ligzda (female)
• Pretestība: 75 Ohm
• Montāža: panelī (bulkhead)
• Izolācija: izolēta (zemējums atdalīts)
• Izolācijas paplāksnes: iekļautas (baltas)
• Kontaktu pārklājums: zelts
• Korpusa pārklājums: niķelis
• Dielektriķis: PTFE
• Korpusa materiāls: misiņš
• Kontaktu materiāls: misiņš
• Frekvenču diapazons: no līdzstrāvas līdz 1 GHz
• Maksimālais spriegums: 500 Vrms
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1,0 mΩ
• Darba temperatūra: no -40°C līdz +85°C
• Pievienošana: lodēšana (centrālais vads)
• Iepakojuma daudzums: 1 gabals

Kāpēc izvēlēties

Izolētais dizains novērš zemējuma cilpas, kas var radīt traucējumus jutīgos video un datu signālos. PTFE dielektriķis nodrošina zudumus līdz 1 GHz, bet zelta pārklājums saglabā signāla kvalitāti arī pēc daudzkārtējas pievienošanas un atvienošanas.

Piemērots lietošanas gadījumi

• Raidorganizāciju video komutācijas paneļi
• Telekomunikāciju iekārtu interfeisi
• Testēšanas un mērīšanas iekārtas

Kas jāzina

Savienotājs tiek pārdots atsevišķi. Centrālā vada pievienošanai nepieciešama lodēšana.

Padoms: uzstādot panelī, pievērsiet uzmanību, lai baltās izolācijas paplāksnes būtu pareizi novietotas – tās nodrošina galvanisko atdalīšanu starp savienotāja korpusu un paneli, kas ir kritiski svarīgi, lai izvairītos no zemējuma cilpām.
