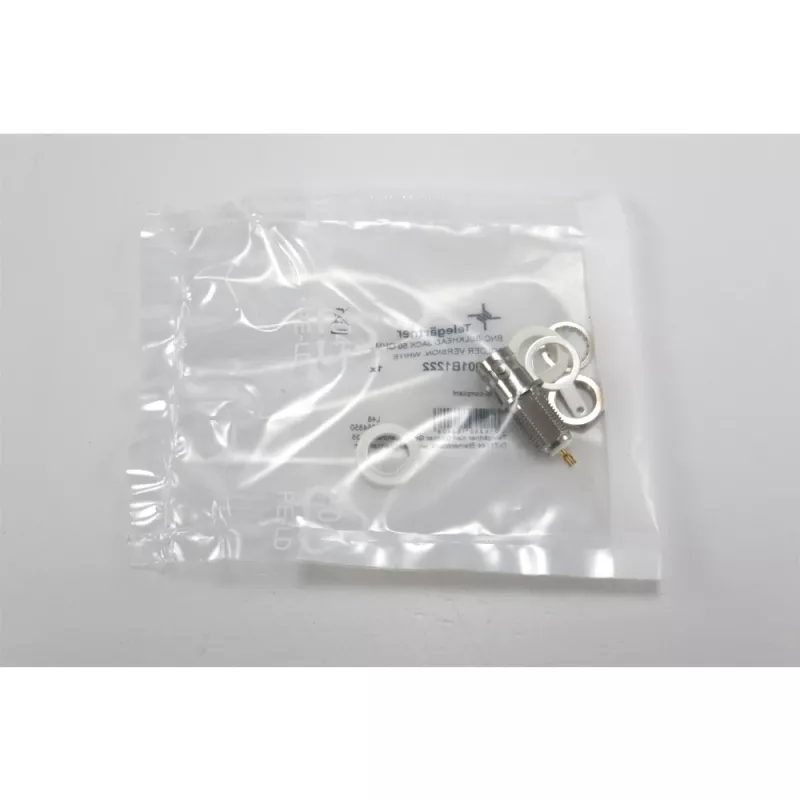

Telegärtner BNC panelis ligzda, izolēta 50 Ohm, baltas izolācijas paplāksnes, Z03 (J01001B1222)

Ja RF iekārtu metāla panelī iebūvē parastu BNC savienotāju, rodas zemes cilpas un traucējumi, kas bojā signālu. Telegärtner BNC panelis ligzda ar baltajām izolācijas paplāksnēm pārtrauc nevēlamos zemes ceļus, vienlaikus saglabājot stabilu 50 omu pretestību. Risinājums, kas noder gan mērījumu stendos, gan raidorganizāciju instalācijās.

Kam paredzēts

Tehniķiem un inženieriem, kas būvē vai remontē RF iekārtas, komutācijas paneļus vai testa iekārtas, kur nepieciešama panelī montējama BNC ligzda ar elektrisko izolāciju.

Galvenās iezīmes

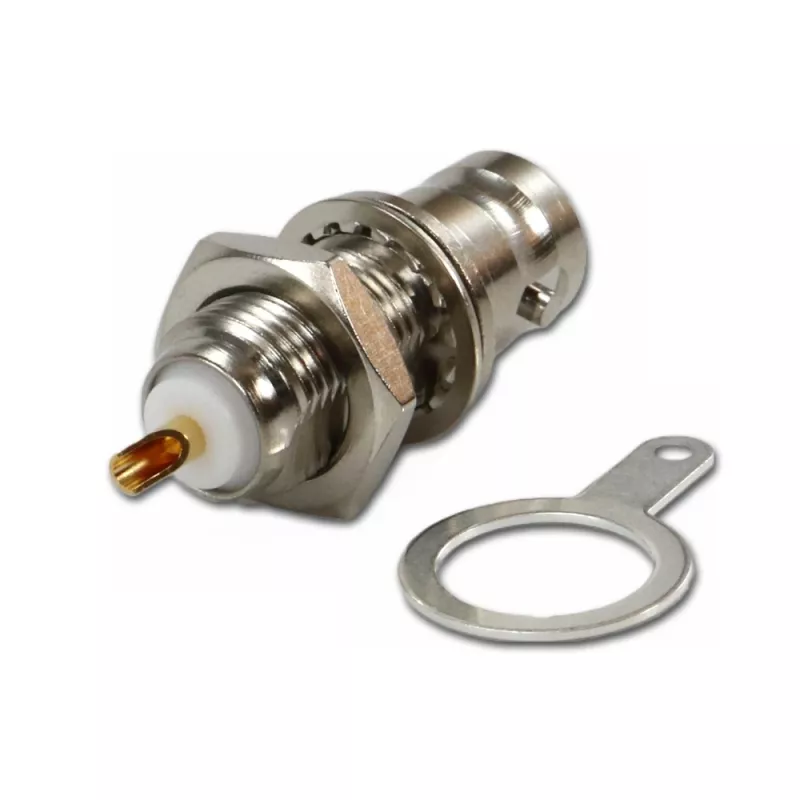

• BNC ligzda (sieviete) panelī montāžai
• Izolēts dizains ar baltām izolācijas paplāksnēm
• 50 omu pretestība standarta RF lietojumiem
• Lodēšanas terminācija drošam savienojumam
• Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss
• PTFE dielektriķis ar zemiem zudumiem un augstu temperatūras stabilitāti
• Frekvences diapazons no līdzstrāvas līdz 4 GHz
• Sprieguma nomināls 500 V RMS
• Darba temperatūra no -55°C līdz +155°C
• Atbilst RoHS prasībām

Specifikācijas

• Savienotāja tips: BNC
• Dzimums: ligzda (sieviete)
• Pretestība: 50 Ohm
• Montāžas tips: panelī
• Izolācija: izolēta
• Izolācijas paplāksnes: jā, baltas
• Terminācijas veids: lodēšana
• Kontakta pārklājums: zelts (centrālais kontakts)
• Korpusa pārklājums: niķelis
• Korpusa materiāls: misiņš
• Dielektriķa materiāls: PTFE
• Frekvences diapazons: no līdzstrāvas līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Temperatūras diapazons: no -55°C līdz +155°C
• Sērija/apzīmējums: Z03
• Iepakojuma daudzums: 1 gabals

Padomi

Uzstādot, pārliecinieties, ka izolācijas paplāksnes ir pareizi novietotas abās paneļa pusēs, lai saglabātu izolāciju. Izmantojiet piemērotu pievilkšanas momentu montāžas uzgrieznim, lai nesabojātu PTFE dielektriķi. Labākai signāla integritātei izmantojiet augstas kvalitātes 50 omu koaksiālo kabeli un pareizu lodēšanas tehniku.
